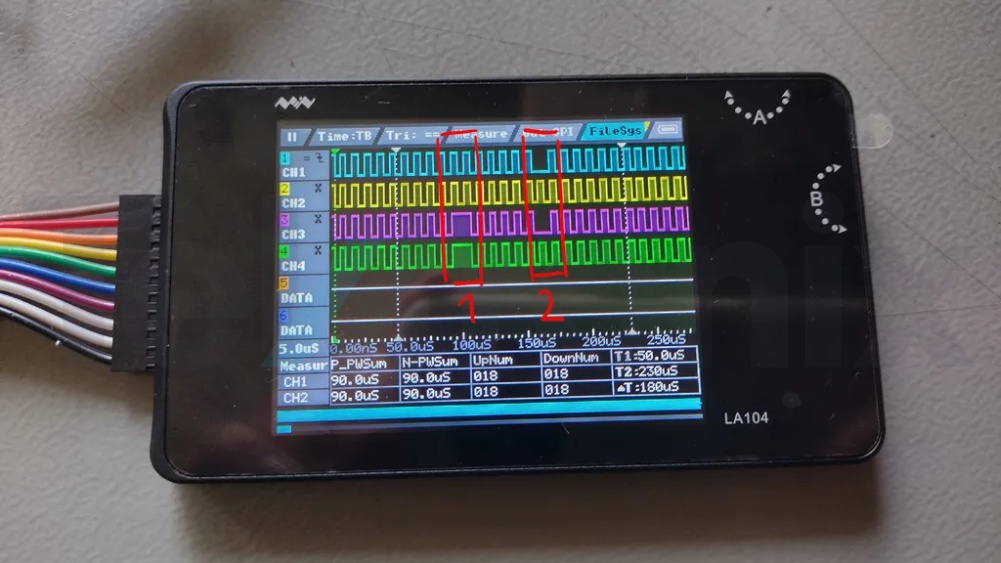

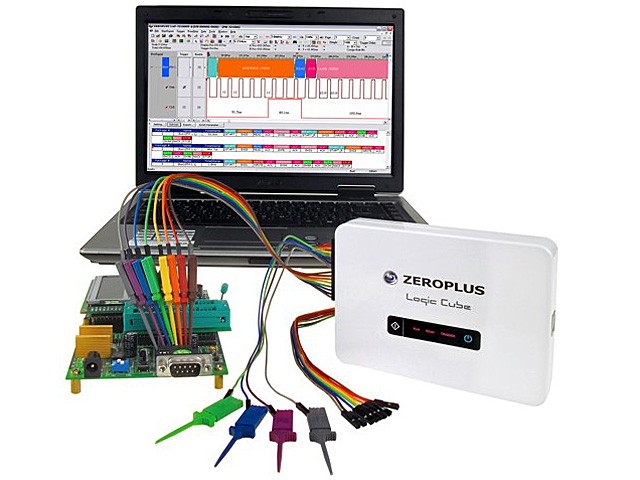

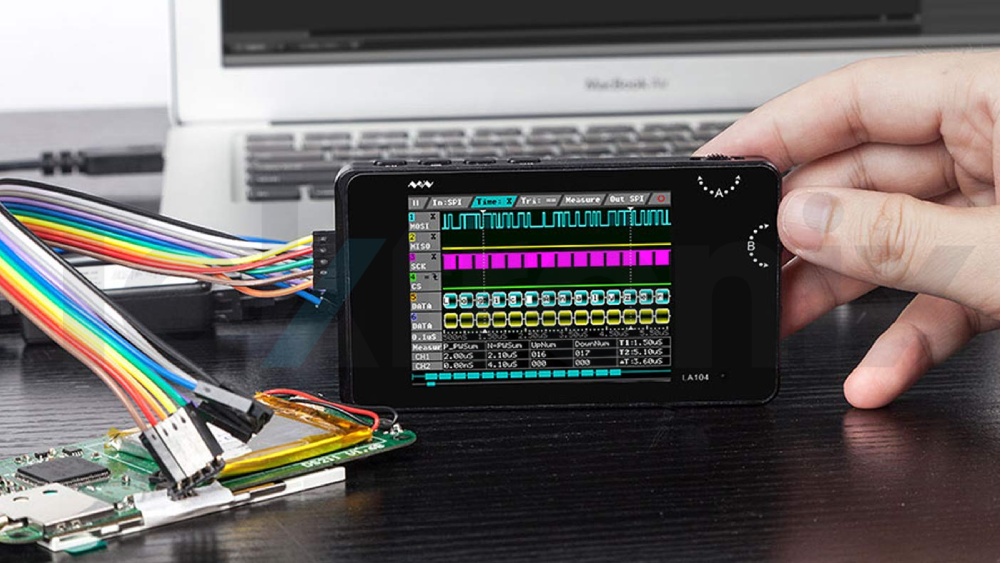

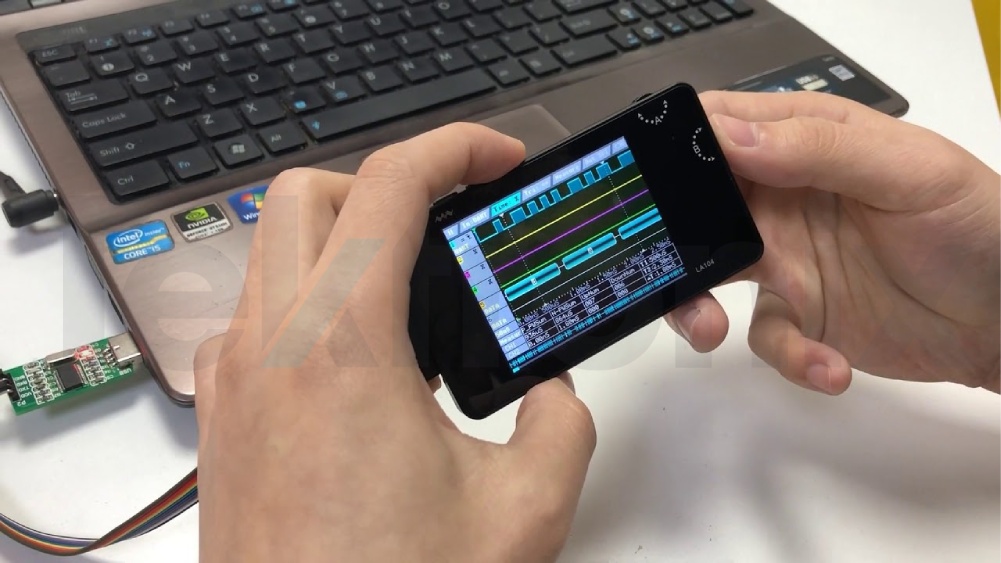

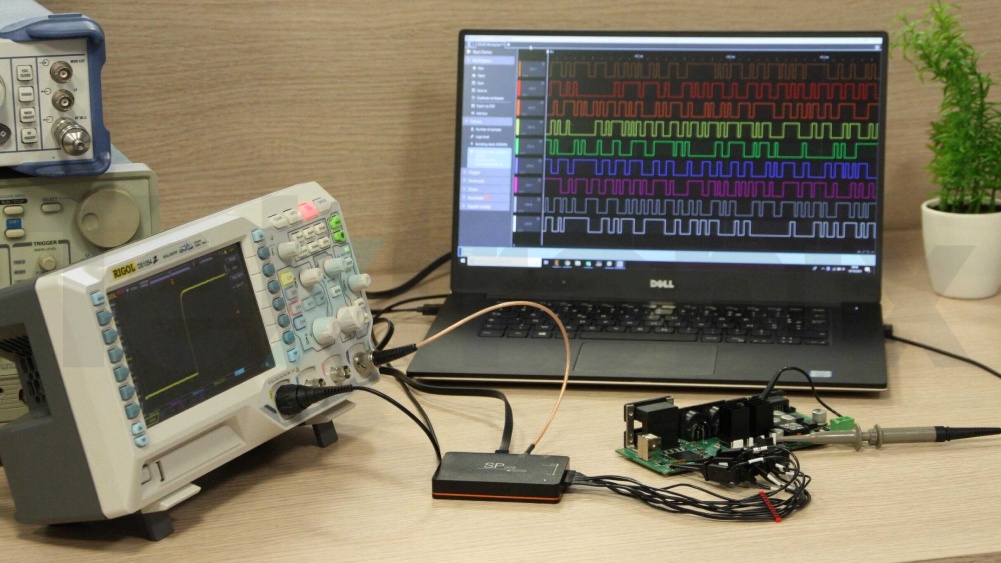

لاجیک آنالایزر ۱۴۰۱/۰۳/۲۵ لاجیک آنالایزر لاجیک آنالایزر چیست؟ احتمالا هنگام آشنایی با تجهیزات اندازه گیری الکترونیکی، این سوال برایتان پیش می آید که لاجیک آنالایزر چیست و چه کاربردی در بررسی مدارهای دیجیتال دارد؟ لاجیک آنالایزر (Logic Analyzer) ابزاری تخصصی برای بررسی وضعیت سیگنال های دیجیتال است که امکان ثبت تغییرات منطقی، مشاهده رفتار سیگنال ها در طول زمان و تحلیل ارتباط میان آن ها را فراهم می کند. این دستگاه می تواند وضعیت منطقی چندین سیگنال را به صورت هم زمان ثبت کند و ترتیب تغییرات آن ها را در طول زمان نشان دهد. در مدارهای دیجیتال پیچیده، بررسی جداگانه هر سیگنال همیشه برای پیدا کردن خطا کافی نیست. به همین دلیل، به ابزاری نیاز داریم که بتواند تعداد زیادی از خطوط سیگنال را به صورت همزمان بررسی کند. به کمک لاجیک آنالایزر می توان ترتیب تغییرات سیگنال ها و نحوه تبادل اطلاعات میان بخش های مختلف مدار را بررسی کرد. این ویژگی به مهندسان کمک می کند تا مشکلات مربوط به زمانبندی، تبادل داده و عملکرد مدار را راحت تر شناسایی کنند. ویژگی های لاجیک آنالایزر توانایی نمایش زمانی از حالتهای لاجیک و محور عمودی بیان کننده مقادیر High و LOW بصورت صفر و یک با توجه به مدل دستگاه، امکان اتصال چندین کانال مانند 8، 16 یا 32 کانال و حتی بیشتر وجود دارد. می توان وضعیت چند خط دیجیتال را در یک بازه زمانی مشترک مشاهده کرد و ارتباط میان تغییرات آن ها را مورد بررسی قرار داد. بسیاری از مدل ها امکان انتقال داده های ثبت شده به رایانه از طریق درگاه USB یا ذخیره آن ها در حافظه را فراهم می کنند. برخی مدل ها قابلیت رمزگشایی پروتکل هایی مانند UART، SPI و I2C را دارند که بررسی داده های رد و بدل شده میان قطعات را آسان تر می کند. لاجیک آنالایزر بیشتر بر تشخیص وضعیت منطقی سیگنال ها تمرکز دارد و برای نمایش جزئیات پیوسته ولتاژ طراحی نشده است. بنابراین، اگر هدف بررسی شکل موج، اندازه گیری دامنه، شناسایی نویز یا ارزیابی سایر ویژگی های آنالوگ سیگنال باشد، اسیلوسکوپ ابزار مناسب تری خواهد بود. انواع لاجیک آنالایزر لاجیک آنالایزرها را می توان با توجه به ساختار و نحوه استفاده در چند گروه اصلی قرار داد: لاجیک آنالایزرهای مستقل یا رومیزی لاجیک آنالایزرهای مبتنی بر USB تجهیزات ترکیبی دارای قابلیت تحلیل منطقی و امکانات اندازه گیری دیگر مدل های رومیزی معمولا برای کاربردهای آزمایشگاهی و بررسی مدارهای پیچیده استفاده می شوند. در مقابل، مدل های USB به رایانه متصل می شوند و از طریق نرم افزار امکان مشاهده و تحلیل سیگنال ها را فراهم می کنند. نکته مهم این است که تقسیم بندی لاجیک آنالایزر به دو نوع آنالوگ و دیجیتال، دسته بندی دقیقی برای محصولات رایج این حوزه نیست. لاجیک آنالایزر برای تشخیص وضعیت منطقی سیگنال ها ساخته شده است؛ در حالی که اسیلوسکوپ برای بررسی شکل موج و ویژگی های آنالوگ کاربرد دارد. کاربرد لاجیک آنالایزر بررسی پروسسور ها و سیستم های embedded تست مدارهای سیگنال-مختلط یا همان Mixed Signal تحلیل ارتباطات دیجیتال و نحوه انتقال اطلاعات بین اجزای الکترونیکی بررسی ارتباط بین سیگنال ها به طور هم زمان بررسی پروتکل های ارتباطی مانند UART، SPI و I2C در مدل های سازگار ذخیره اطلاعات ثبت شده برای تحلیل مجدد آن ها و مقایسه نتایج مختلف آزمون ها برای مثال، اگر ارتباط بین یک میکروکنترلر و حافظه جانبی به درستی انجام نشود، می توان از لاجیک آنالایزر برای بررسی هم زمان سیگنال های کلاک، داده و کنترل استفاده کرد. این کار به پیدا کردن خطاهای احتمالی در ترتیب ارسال اطلاعات کمک می کند. تفاوت لاجیک آنالایزر و اسیلوسکوپ احتمالا تا به اینجای کار برایتان سوال شده است که تفاوت بارز میان اسیلوسکوپ و لاجیک آنالایزر چیست؟ در پاسخ باید بگوییم این دو سازه هر دو برای بررسی سیگنال های الکتریکی طراحی شده اند اما در مواردی مثل نوع سیگنال بررسی شونده، شکل نمایش، تعداد کانال، و شیوه اندازه گیری باهم تفاوت دارند به طور خلاصه اگر می خواهید پارامتر های مختلف یک سیگنال را اندازه گیری کنید از اسیلوسکوپ استفاده کنید. اما اگر تحلیل این پارامتر ها و بررسی اینکه چه رویدادی در زمانی رخ داده است برایتان مهم است لاجیک آنالایزر را تهیه کنید. مزایای بهره گیری از لاجیک آنالایزر چیست؟ از قابلیت های مهم لاجیک آنالایزر، بررسی چندین سیگنال دیجیتال در یک زمان مشخص است؛ قابلیتی که به شناسایی ارتباط میان سیگنال ها و تشخیص خطاهای احتمالی در عملکرد مدار کمک می کند. این قابلیت به مهندسان کمک می کند تا بدون بررسی جداگانه هر خط، ارتباط بین سیگنال ها را مشاهده و مشکلات مدار را سریع تر شناسایی کنند. از دیگر مزایای این دستگاه می توان به ثبت اطلاعات برای تحلیل های بعدی، بررسی زمان بندی سیگنال ها، عیب یابی ارتباطات دیجیتال و ارزیابی عملکرد میکروکنترلرها و پردازنده ها اشاره کرد. همچنین در مدل هایی که از رمزگشایی پروتکل پشتیبانی می کنند، اطلاعات خام ارتباطی به داده هایی قابل فهم تبدیل می شوند و روند بررسی خطاها ساده تر خواهد شد. اگر قصد خرید لاجیک آنالایزر دارید، بهتر است علاوه بر قیمت، مشخصات فنی دستگاه، تعداد کانال ها، نرخ نمونه برداری، ظرفیت حافظه و سازگاری نرم افزار آن را نیز بررسی کنید. در سایت تکترونیکس می توانید محصولات مرتبط با تجهیزات اندازه گیری را بررسی کرده و مشخصات مدل های مختلف را با نیاز پروژه خود مقایسه کنید. آموزش کار با لاجیک آنالایزر در این آموزش ، پنج مرحله اصلی را که به طور معمول برای ثبت وتجزیه تحلیل داده ها با استفاده از لاجیک آنالایزر انجام می شود ، بررسی خواهیم کرد: ابتدا پروب ها را به سیستم تحت آزمایش وصل کنید. حالت نمونه گیری خود را تنظیم کنید. موقعیت تریگر (trigger) یا تنظیم محرک را پیکربندی کنید. اطلاعات سیگنال را بدست آورید. شکل موج را نمایش داده بررسی کنید. چند تعریف اولیه این اصطلاحات به ما در مسیر یادگیری نحوه کار با لاجیک آنالایزر کمک خواهد کرد : کانال (Channel): هر کانال یک خط سیگنال تکی روی سیستم مورد آزمایش است. اغلب لاجیک آنالایزر ها قادر به تحلیل و بررسی چندین کانال به طور همزمان هستند. ولتاژ آستانه (Threshold): میزان ولتاژ تنظیم شده توسط لاجیک آنالایزر است. ولتاژهای شناسایی شده توسط دستگاه اگر زیر ولتاژ آستانه باشند،“0” .و اگر بالای آستانه باشند یک “1” در نظر گرفته میشوند. نمونه(Sample): یک نقطه داده به صورت واحد که توسط دستگاه در یک لحظه خاص از زمان گرفته می شود. لاجیک آنالایزر به طور همزمان ولتاژهای شناسایی شده بر روی همه پروب ها را با ولتاژ آستانه مقایسه می کند . آنها را به صورت 1 و 0 ترجمه کرده و این داده ها را در حافظه ذخیره می کند. سرعت نمونه برداری (Sample Rate): سرعتی که لاجیک آنالایزر با آن نمونه ها را در یک بازه زمانی مشخص ثبت می کند. حداکثر میزان سرعت نمونه برداری غالباً در واحد مگا هرتز (MHz) یا مگا سمپل در ثانیه (MSps) ارائه می شود. در هر دو حالت ، یک واحد (1 مگاهرتز یا 1 مگابیت در ثانیه) با ثبت یک میلیون نمونه متوالی در ثانیه برابر میباشد. ظرفیت حافظه: میزان حافظه موجود برای ذخیره نمونه ها است. بیشتر ظرفیت حافظه برای اکثر لاجیک آنالایزرها، اغلب همان نمونه هایی است که می تواند در هر کانال ذخیره شود. محرک (Trigger): شرایطی که لازم است تا لاجیک آنالایزر شروع به نمونه برداری و ثبت داده ها کند. به عنوان مثال ، یک ولتاژ بالا یا پایین بر روی یک کانال خاص یا یک الگوی خاص 1 و 0 در چندین کانال می تواند به عنوان محرک استفاده شود. سوالات متداول 1- لاجیک آنالایزر چیست؟ لاجیک آنالایزر وسیله ای است که به طور خاص برای آنالیز سیگنال های الکتریکی تهیه شده است. 2- چه تفاوتی میان لاجیک آنالایزر و اسیلوسکوپ وجود دارد؟ اسیلوسکوپ سیگنال های الکتریکی را اندازه گیری می کند، اما لاجیک آنالایزر آنها را از نظر زمان رویداد تحلیل کرده و رفتار بعدی سیگنال را پیش بینی می کند. 3- به طور کلی چند نوع لاجیک آنالایزر در بازارهای مصرف وجود دارد؟ این سازه به دو شکل آنالوگ و دیجیتال وارد بازار های مصرف شده است. تعداد بازدید ۶۱۳۲ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 امتیاز 12345 برای امتیاز باید عدد وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 500 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال
