مولتی متر

ابزار‌های مختلف در اندازه‌گیری انواع کمیت‌های الکتریکی، از مهم‌ترین وسایل مورد نیاز مهندسان الکترونیک و برق هستند. این ابزارآلات، می‌توانند برای عیب‌یابی قطعات مختلفی از جمله فیوز‌ها، سوئیچ‌ها، خازن‌ها، کابل‌ها و... به کار روند. انجام اندازه‌گیری‌های کمی و یا آزمایش‌ها نیز، از دیگر کاربرد‌های این ابزارآلات است. مولتی متر دستگاهی است که دارای قابلیت های بسیار گسترده ای می باشد.

یکی از این قابلیت ها بدین شرح است که چند کمیت الکتریکی مختلف مانند ولتاژ، جریان، ظرفیت خازنی،  مقاومت الکتریکی و غیره را اندازه گیری کند. در حال حاضر فروشگاه تکترونیکس انواع مولتی متر را برای ارائه به شما مشتریان گرامی در نظر گرفته است که شامل مدل های زیر می باشد:


محدوده قیمت (تومان)





مولتی متر146,145

خرید مولتی متر

مولتی متر دستی GDM-357
GW instek

133

3/5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر دستی DT-4282

296

5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر رومیزی GDM-8341
GW instek

100

دیجیتال 4/5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر رومیزی GDM-8145
GW instek

98

دیجیتال 4/5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر رومیزی GDM-8261A
GW instek

103

دیجیتال 6/5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر عقربه ای YX-360TRD

183

برای اطلاع از قیمت تماس بگیرید.
مولتی متر رومیزی GDM-8351
GW instek

102

دیجیتال 5/5 رقمی
برای اطلاع از قیمت تماس بگیرید.
مولتی متر قلمی 3246-60

307

برای اطلاع از قیمت تماس بگیرید.
صفحه ۱ از ۷

انواع مولتی متر برای پارامترهای الکتریکی

با توجه به کاربرد گسترده مولتی متر، این محصول در قالب برندهای خارجی و حتی داخل کشور با نام مولتی متر ایرانی در بازار موجود می باشد. شایان ذکر است فروشگاه تکترونیکس بهترین مولتی متر داخلی و خارجی را ارائه می دهد. در ادامه به معرفی انواع مولتی متر می پردازیم:

مولتی متر آنالوگ (دستی)

مولتی متر آنالوگ یکی از انواع مدل های مولتی متر است که بر اساس یک میکرومتر ساخته می شود که وسیله ای برای محاسبه پتانسیل و جریان است. به دلیل استفاده کمتر از این مدل از مولتی متر نسبت به مدل های دیگر، قیمت ارزان تری دارد. در استفاده از این دستگاه باید بسیار دقت کنید زیرا این مولتی متر ها به ضربه بسیار حساس هستند. این دستگاه دارای صفحه شاخص و عقربه است و هنگامی که مقادیر اندازه گیری شده (پارامترها) تغییر می کند، نشانگر روی صفحه تغییر می کند. به دلیل محدودیت های فراوان از جمله دقت کم اندازه گیری، این دستگاه به مرور زمان جای خود را به مدل های دیجیتال داد.

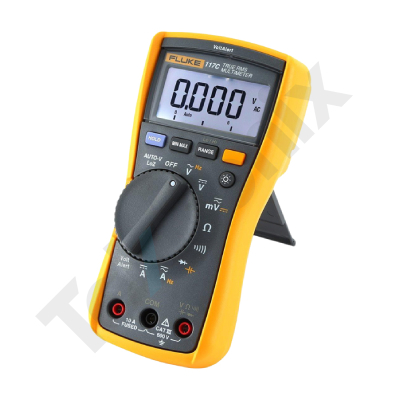

مولتی متر دیجیتال

  در مولتی مترهای دیجیتال، پارامترهای اندازه گیری شده به صورت اعداد دیجیتال نمایش داده می شوند. همچنین دستگاه ها قادر هستند واحد اندازه گیری را نیز نمایش دهند. مولتی متر دیجیتال نسبت به مولتی متر آنالوگ مزایای زیر را دارد:

  • دقت بسیار بالا در اندازه گیری و نمایش داده ها
  • کاهش خطای کاربر
  • افزایش کارایی دستگاه و سرعت اندازه گیری
  • امکان اندازه گیری و نمایش مقادیر مختلف
  • دارای حافظه ای برای ثبت اطلاعات اندازه گیری
  • قابلیت اتصال به کامپیوتر
  • کالیبراسیون آسان

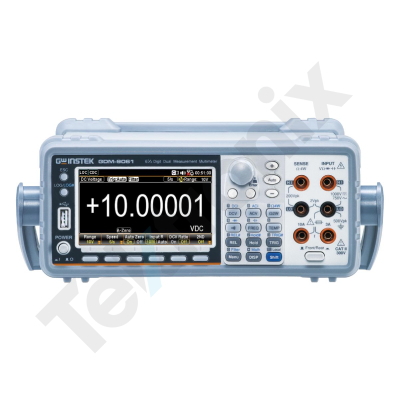

مولتی متر رومیزی

مولتی متر رومیزی نوعی مولتی متر دیجیتال با دقت اندازه گیری بالا است که بیشتر در آزمایشگاه ها مورد استفاده قرار می گیرد. مقادیر اندازه گیری شده توسط مولتی مترهای رومیزی به صورت ارقام دیجیتالی نمایش داده می شوند.


مولتی متر رومیزی

مولتی متر دستی

مزایا و معایب مولتی متر

از جمله مهمترین مزایای مولتی متر می توان به موارد زیر اشاره کرد:

  • دقت بالا
  • امپدانس ورودی بالا
  • قابلیت خواندن واضح صفحه در فواصل دید بالاتر
  • آنها به دلیل فناوری یکپارچه ارزانتر هستند.
  • نمایش خروجی می تواند به صورت خودکار انجام شود.
  • دارای کنترل قطبیت خودکار.

از معایب مولتی متر می توان به موارد زیر اشاره کرد:

  • الزامات منبع تغذیه و مسائل ایزولاسیون
  • صفحه نمایش LCD عمدتاً به منبع تغذیه خارجی مانند باتری بستگی دارد زیرا هنگامی که باتری تخلیه می شود، LCD کم نور می شود، بنابراین خواندن آن دشوار است.
  • حد مجاز مولتی متر 1 ولت است، بنابراین در صورت افزایش حد، مولتی متر آسیب می بیند.
  • مولتی متر باید مطابق با اندازه گیری مشخص شده سازنده و همچنین رتبه بندی طبقه بندی استفاده شود. در غیر این صورت، کنتور آسیب می بیند و تجهیزات از بین می روند.

تا کنون با نمای کلی مولتی متر آشنا شده ایم و دیده ایم که به آن آمپرمتر نیز گفته می شود که برای محاسبه برق از آن استفاده می شود. مقاومت، ولتاژ و جریان، ولتاژ باتری، تشخیص عیب و غیره از جمله کاربردهای این دستگاه است. این ابزار توسط مهندسان برق و الکترونیک برای عیب یابی مشکلات الکتریکی در مدارها، موتورها، سیستم های سیم کشی، منبع تغذیه، لوازم خانگی و غیره استفاده می شود.

قسمت های اصلی مولتی متر عبارتند از:

  • پایانه ها (پروب) و دکمه های تنظیم
  • کلید انتخاب
  • صفحه نمایش دیجیتال

در انواع مولتی‌متر کمیت‌ های الکتریکی مورد نظر برای اندازه‌گیری و نیز حدود آن را می‌توان بوسیله یک سلکتور قابل چرخش مشخص کرد. انواع کمیت‌های الکتریکی مورد اندازه گیری در مولتی متر با V برای اختلاف پتانسیل، A برای شدت جریان، Ω برای مقاومت الکتریکی، AC برای جریان متناوب و DC برای جریان مستقیم نشان داده می شود.


مشخصات فنی مولتی متر

نام دیگر این ابزار مهم، آوومتر است که کلمه AVO از حروف اول کلمات Amper، Volt و Ohm گرفته شده است. زیرا آوومترها این سه کمیت را برآورد می کنند. یکی از مهمترین و اساسی ترین ابزار کار مهندسین و تعمیرکاران برق در زمینه الکترونیک می باشد و از مولتی متر برای تشخیص مشکلات الکتریکی موتورها، لوازم برقی، مدارهای الکتریکی، پاورها و ... استفاده می شود.


اجزای انواع مولتی متر الکتریکی

هر یک مولتی متر از 4 قسمت مجزا به شرح زیر تشکیل شده است:

  1. نمایشگر: این قسمت از مولتی متر،  مقادیر اندازه گیری شده را نشان می دهد.
  2. انتخابگر (سلکتور): برای انتخاب پارامترهای اندازه گیری مانند مقاومت، ولتاژ و جریان، کلید انتخاب را بچرخانید. (کمیت های الکتریکی اندازه گیری شامل اختلاف پتانسیل (v)، مقاومت الکتریکی (Ω)، شدت جریان (A)،  جریان متناوب (AC) و جریان مستقیم (DC) است.)
  3. پورت: هر مولتی متر دارای 2 پورت ورودی برای اتصال پروب ها به مولتی متر هستند.
  4. پروب: هر مولتی متر دارای 2 پروب با دو رنگ مختلف است که یکی مشکی و دیگری قرمز است.

پورت ها در پارامترهای مولتی متر الکتریکی

قسمتی که پروب ها در آن متصل می شوند ترمینال یا پورت ورودی نامیده می شوند. به منظور اندازه گیری پارامترهای مختلف، چندین پورت در این دستگاه تعبیه شده است و پورت ها می توانند در مولتی مترهای مختلف متفاوت باشند.

  •  پورت 10A: برای اندازه گیری جریان های بزرگ (بالای 200 میلی آمپر)
  • پورت µA.mA: برای اندازه گیری جریان (تا 200 میلی آمپر)
  • پورت COM: مربوط به COMMON است که اغلب به زمین یا منفی مدار متصل می شود و معمولا برای اتصال پروب مشکی استفاده می شود.
  • پورت VΩ: برای اندازه گیری مقاومت، ولتاژ و اتصالات تست

پروب یا پراب در پارامترهای الکترونیکی مولتی متر

اکثر مولتی مترها دارای دو پروب در رنگهای قرمز و مشکی هستند که هیچ تفاوتی بین آنها وجود ندارد و فقط برای تمایز دو رنگ انتخاب شده است.

معمولاً پروب مشکی به پورت COM و پروب قرمز رنگ به پورت های دیگر متصل می شود.

پروب های سوزنی برای آزمایش اجزای Smd استفاده می شود.

پروب های بالا برای تست سطوح ولتاژ بالا استفاده می شود.




 نحوه استفاده از مولتی متر

با چرخاندن کلید روی مولتی متر، می توانید پارامترهای مختلفی را که می خواهید اندازه گیری کنید. توجه داشته باشید که روی این کلید چرخان یک فلش کوچک وجود دارد که حالت مولتی متر را نشان می دهد و در هر جایی که فلش قرار می گیرد مولتی متر در آن حالت قرار دارد. در ادامه به توضیح مختصری در مورد هر پارامتر می پردازیم.

  • اندازه گیری ولتاژ DC: باید کلید را در حالت vdc قرار دهید و سیم ها را به دو سر نقطه مورد نظر وصل کنید.
  • اندازه گیری جریان الکتریکی: کلید باید در موقعیت A و سیم مولتی متر باید به صورت سری در مدار باشد.
  • اندازه گیری مقاومت الکتریکی: کلید را روی حالت اهم قرار دهید و دو سیم مولتی متر را به مقاومت وصل کنید.

اطمینان از اتصال و عدم اتصال کوتاه در مدار

یکی دیگر از ویژگی های این دستگاه Beeper  است و این امکان را به کاربر می دهد تا از اتصال و عدم اتصال به نقاط مختلف مدار و اتصال سیم ها به یکدیگر مطلع شود. برای این منظور ابتدا دو رشته سیم بدون اتصال را از دو طرف تست می کنیم. اگر صدا از مولتی متر ساطع نشود، این دو سیم با هم تماس نداشته اند و اگر صدا منتشر شود، این دو سیم در نقطه ای با هم تماس داشته اند. برای اینکه بدانیم اتصالات صحیحی داریم یک طرف سیم را به هم وصل می کنیم و از طرف دیگر با اتصال دو سیم باید صدایی از سمت مولتی متر خارج شود. این روش برای اطمینان از عدم معیوب بودن سیم در انواع سیم های برق، تست دیود، دیتا، دوربین و آنتن استفاده می شود.

با قرار دادن انتخابگر مولتی متر روی قسمت آزمایشی دیود، کار شروع می شود. در مرحله بعد دو سر سیم مولتی متر در دو طرف دیود مورد نظر قرار می گیرد و اگر صدایی از مولتی متر خارج نشود دیود سالم است. به طور کلی، دیود نباید اتصال کوتاه داشته باشد.



قیمت مولتی متر


نکات مهم در مورد استفاده از مولتی متر

هنگام استفاده از مولتی متر باید به نکات زیر توجه کنید:

  1. برای اندازه گیری شدت جریان باید مولتی متر را به صورت سری در مدار قرار داد.
  2. برای اندازه گیری اختلاف پتانسیل، مولتی متر باید به صورت موازی بین دو نقطه مدار قرار گیرد.
  3. هنگام اندازه گیری مقاومت برای جلوگیری از آسیب به مولتی متر، جریان باید قطع شود.
  4. هر گاه جریان یا ولتاژ منفی شود، نشان می دهد که پروب ها برعکس در مدار قرار گرفته اند.
  5. کلید سلکتور را باید در جهت عقربه های ساعت چرخانده شود و هرگز کلید سلکتور را سریع نچرخانید.
  6. وقتی جریان 10 آمپر است باید پروب را به پورت 10 آمپر وصل کنید در غیر این صورت فیوز مولتی متر را می سوزاند در نتیجه باید آن را تعویض کنید.
  7. در مدل های جدید اتو رنج، سلکتورهای آمپر AC و DC یکسان بوده و دارای علامت خاصی هستند .
  8. هرگز پیچ تنظیم صفر دستگاه را دستکاری نکنید. زیرا این قطعه حساس است و ممکن است باعث شکستن فنر و آسیب به دستگاه شود.
  9. برای اندازه گیری جریان AC، انتخابگر مولتی متر باید روی گزینه کنار علامت آمپر (~) تنظیم شود.
  10. اگر مقدار کمیتی که باید اندازه گیری شود بیشتر از ضریب انتخابگر باشد، یک بوق به عنوان علامت اضافه بار شنیده می شود. و حروف OL به معنی Over Load روی صفحه ظاهر می شود.
  11. هنگام اندازه گیری ولتاژ، جریان و مقاومتی که مقدار آنها را نمی دانید، باید از بزرگترین محدوده اندازه گیری شروع کنید. این عمل باعث اندازه گیری دقیق تر و محافظت از دستگاه می شود مثلا در اندازه گیری جریان اگر جریان مورد نظر شما بیشتر از محدوده انتخابی باشد باعث از کار افتادن آمپر متر می شود.



آموزش پارامترهای مولتی متر

با استفاده از مولتی متر می توان مقدار ولتاژ DC و ولتاژ متناوب را اندازه گیری کرد، برای اندازه گیری ولتاژ AC کلید سلکتور را روی ولتاژ AC و برای اندازه گیری ولتاژ DC کلید سلکتور را روی ولتاژ DC قرار می دهیم. سپس پروب قرمز در پورت ولتاژ و پروب منفی در پورت COM قرار می گیرد. برای اندازه گیری ولتاژ المنت الکترونیکی، پروب قرمز رنگ به پایه مثبت المنت و پروب منفی به پایه منفی المنت وصل می شود و مقدار نمایش داده شده روی صفحه، مقدار ولتاژ اندازه گیری شده المنت است. . هنگام اندازه گیری ولتاژ با مولتی متر، مولتی متر باید موازی المنت قرار گیرد.

 انواع مارک های مولتی متر

مولتی متر لوترون

مولتی متر سم CEM

مولتی متر هیوکی Hioki

 مولتی متر MASTECH

مولتی متر تس (TES)

مولتی متر PROVA

مولتی متر OWON

مولتی متر UNI-T

مولتی متر فلوک Fluke

 مولتی متر KYORITSU

مولتی متر ویکتور Victor

مولتی متر گودویل GW instek

اساسی ترین کاربرد های مولتی متر

در این قسمت نگاهی مختصر به کاربردهای مختلف مولتی متر داریم.

1. بازرسی خودرو:

 سرویس خودرو را می توان یکی از کاربردهای اصلی مولتی متر دانست. با یک مولتی متر، می توانید شارژ باتری را اندازه گیری کنید، تست نشت پوشش را انجام دهید، دینام را تست کنید و بوق ماشین یا هر مدار الکتریکی دیگر در سیستم خود را بررسی کنید. بسیاری از واحدهای سطح بالا، مانند Power Probe IV، قادر به آزمایش انژکتورهای سوخت، درایورهای PCM/ECM و ردیابی سیگنال هستند. در نتیجه، یک ابزار ضروری برای تکنسین های خودرو است.

2. کاربردهای خانگی مولتی متر:

 هر خانه باید یک آوومتر داشته باشد. تست سوکت های معیوب، بررسی تداوم، بازرسی لوازم خانگی و تست مدارهای دیگر در خانه با این دستگاه آسان تر می شود. اگرچه هیچ برندی به طور خاص مولتی متر را برای مصارف خانگی طراحی نمی کند. اما هر مولتی متری که قادر به اندازه گیری پارامترهای اساسی باشد، کار خواهد کرد.

3. کاربردهای صنعتی:

یک مولتی متر را می توان در صنایع بی شماری استفاده کرد. چندین کار مهندسی نیاز به استفاده از مولتی متر دارند، مانند اندازه گیری دمای ابزار، انجام تست های پیوستگی، ارزیابی جریان، یا تجزیه و تحلیل مدارها از طریق تصویربرداری مادون قرمز.

4. برنامه های کاربردی DIY:

علاقه مندان به پروژه های الکترونیکی DIY نیز به طور گسترده از ولت متر استفاده می کنند. آوومتر همچنین انجام آزمایشات در خانه را آسان تر می کند. مولتی مترهای پایه برای برنامه های پروژه DIY عالی هستند، زیرا هیچ آزمایش پیشرفته ای لازم نیست. در نتیجه در مقایسه با سایر برنامه ها نسبتاً ارزان هستند.

5. تست انواع قطعات الکترونیکی:

 یکی از اساسی ترین کاربردهای مولتی متر تست سلامت یا خرابی قطعات مختلف مانند ترانزیستور، خازن، دیاک و ... می باشد.مولتی متر تست های مختلفی دارد و برای تست مورد نظر ما برای انجام، کافی است، مولتی متر را روی آن حالت قرار دهید و سپس تست را انجام دهید. به عنوان مثال، یکی از رایج ترین تست ها نحوه آزمایش خازن با مولتی متر است.

اگر تا به حال از مولتی متر استفاده نکرده اید، بهتر است ابتدا با علائم و نشانه های روی مولتی متر آشنا شوید. این نمادها استاندارد هستند و در هر مولتی متر که توسط هر برندی تولید می شود دقیقاً یکسان خواهد بود.

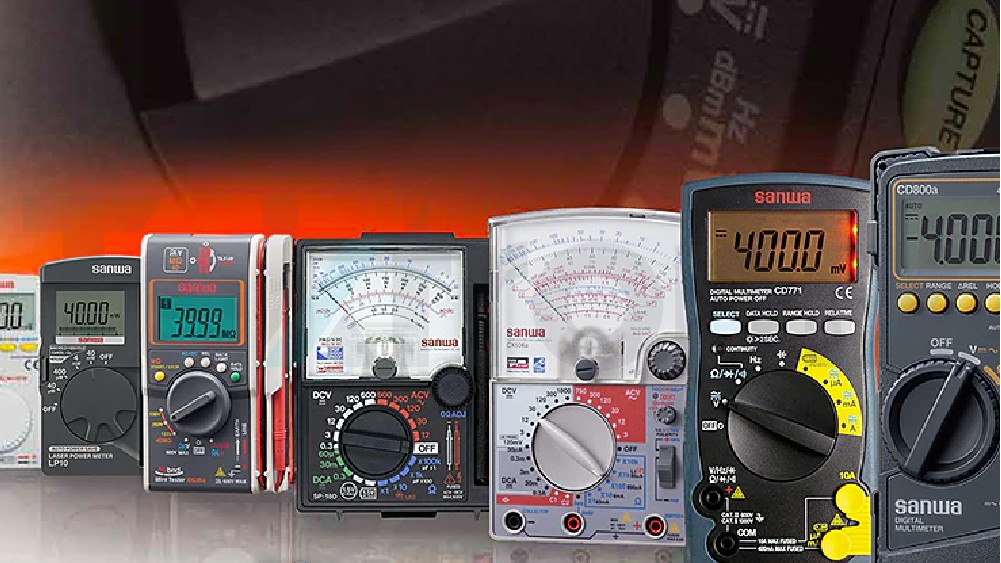

خرید مولتی متر



نمادها و علائم مهم روی مولتی متر

تمام برند های انواع مولتی متر موجود در بازار عملکرد یکسانی دارند که با نمادهای مشابه با تفاوت های جزئی در طرح مشخص می شوند. بنابراین، درک این نمادها برای شما یک دانش مادام العمر خواهد بود.

توجه داشته باشید که نمادهای زرد را فقط با فشار دادن کلید shift می توان فعال کرد. فقط آن را فشار دهید و صفحه را به پارامتر دلخواه تنظیم کنید.

شماره 1: دکمه hold : این دکمه هر آنچه را که متر می خواند بعد از فشار دادن نگه می دارد. بهتر است آنچه را که اندازه گیری می کنید به خاطر بسپارید. زیرا هنگام آزمایش با لید یا پروب نمی توانید آمپرمتر را ببینید.

شماره 2: ولتاژ. AC:  این شاید رایج ترین تنظیم برای تست ولتاژ در خانه یا محل کار باشد. بسته به محل زندگی شما، اندازه گیری بین 100-240 ولت AC معمولاً برای شما کار خواهد کرد.

شماره 2 + shift : هرتز: برای اندازه گیری فرکانس مدار یا تجهیزات شما استفاده می شود. تجهیزات و مدارهای مختلف برای کار در فرکانس ثابت یا متغیر طراحی شده اند، بنابراین مهم است که قبل از آزمایش این موضوع را بدانید.

شماره 3: ولتاژ DC : با استفاده از تنظیمات ولتاژ DC، شما می توانید مدارهای الکترونیکی کوچک، باتری ها و چراغ های نشانگر را آزمایش کنید. 99 درصد مواقعی که با ولتاژ DC مواجه می شوید، کمتر از 30 ولت DC خواهد بود.

شماره 4: تداوم: هنگامی که تداوم بین دو نقطه تشخیص داده می شود، مولتی متر یک بوق صوتی منتشر می کند. این یک راه سریع و موثر برای یافتن مدارهای کوتاه یا مدار باز است. به سادگی یک کاوشگر را در یک نقطه و یک کاوشگر دیگر را در نقطه ای دیگر قرار دهید تا متر شما یک سیگنال بصری و شنیداری به شما بدهد.

شماره 5: عملکرد آن مانند جریان متناوب (شماره 13) اما با جریان مستقیم کار می کند.

شماره 6: جک جریان:  فقط برای اندازه گیری آمپر جریان با سرب تست قرمز یا اتصال گیره اختصاصی استفاده می شود. اگر از یک کلمپ متر اختصاصی استفاده می کنید، به احتمال زیاد این جک را روی دستگاه خود ندارید.

شماره 7: جک: برای همه تست ها استفاده می شود و فقط باید با سرب تست سیاه استفاده شود.

شماره 8: دکمه محدوده یا رنج : برای چرخش بین محدوده های مختلف مولتی متر شما استفاده می شود. اکثر مولتی مترها دارای محدوده خودکار هستند، اما برخی از آنها به شما امکان می دهند محدوده خاصی را انتخاب کنید.

شماره 9: دکمه روشنایی. نور پس زمینه نمایشگر را از کم به زیاد تبدیل می کند.

شماره 10: میلی AC/DC: اگر مدار کوچکی را روی تنظیم ولتاژ AC آزمایش می‌کنید و مقدار آن پایین است، توصیه می‌شود برای خواندن دقیق‌تر، به تنظیم میلی‌ولت AC بروید.

شماره 11: مقاومت (اهم): یک راه عالی برای بررسی دقت مولتی متر خود این است که مقاومتی تهیه کنید که مقدار آن را می دانید و از تنظیمات اهم برای آزمایش مقاومت استفاده کنید.

شماره 12: تست دیود: مطمئن ترین روش برای تست برای تعیین خوب یا بد بودن دیود، تنظیم تست دیود است. روش دیگر برای آزمایش اینکه آیا دیود کار می کند یا خیر، استفاده از تنظیمات اهم است، اما به اندازه استفاده از آزمایش دیود اختصاصی دقیق نیست.

شماره 12 + shift : : ظرفیت. توجه به این نکته بسیار مهم است که برخی از خازن ها حتی پس از قطع شدن برق، بار الکتریکی را ذخیره می کنند.

شماره 13: جریان متناوب: آزمایش جریان متناوب معمولاً با افزودن یک گیره انجام می شود، آزمایش جریان متناوب برای آزمایش هایی مانند میزان بارگذاری دستگاه ضروری است.

شماره 14 : جک قرمز: علاوه بر جریان، برای تمامی تست ها از جمله: ولتاژ، مقاومت، فرکانس، دیود، سیکل کار، دما، امپدانس و ظرفیت استفاده می شود.

عملکردها و کارایی مولتی متر

مولتی مترها بسته به مدل خود قادر به انجام عملکردهای مختلفی هستند. تسترهای پایه ولتاژ، مقاومت و آمپر را اندازه گیری می کنند و در عین حال می توانند در بررسی تداوم کاربرد داشته باشند. مولتی مترهای پیشرفته تر ممکن است همه موارد زیر را آزمایش و اندازه گیری کنند:

  • ولتاژ و آمپر AC (جریان متناوب).
  • ولتاژ و آمپر DC (جریان مستقیم).
  • مقاومت (اهم)
  • ظرفیت (فاراد)
  • رسانایی (زیمنس)
  • دسی بل
  • چرخه کاری
  • فرکانس (هرتز)
  • اندوکتانس (هنری)
  • دما (سانتیگراد یا فارنهایت)

لوازم جانبی یا حسگرهای خاصی را می توان به برخی مولتی مترها برای خوانش های اضافی متصل کرد، مانند:

  • سطح نور
  • اسیدیته
  • قلیایی بودن
  • سرعت باد
  • رطوبت نسبی

بهترین مارک مولتی متر چیست؟

برندهای زیادی در تولید و فروش انواع مولتی متر دخیل هستند، اگرچه تنها تعداد کمی از آنها واقعاً برجسته هستند. انتخاب بهترین مارک مولتی متر تا حدودی بستگی به این دارد که قصد انجام چه کاری را دارید و اینکه آیا مبتدی هستید یا حرفه ای که می خواهید مولتی متر مورد نیاز خود را بر اساس برند یا برند خاصی خریداری کنید. شما می خواهید یک ولت متر را تنها بر اساس ویژگی های آن انتخاب کنید. یکی از بهترین مارک های مولتی متر Peak Meter است که یک شرکت ملی با فناوری پیشرفته مجاز توسط دولت چین و شنژن است و همچنین یک مارک معتبر در اندازه گیری متر است. به عنوان مثال، مولتی متر پیک متر PM18A یکی از کاربردی ترین مولتی مترهای دیجیتال است. جهت خرید مولتی متر دیجیتال، کلمپ متر دیجیتال، تستر مقاومت زمین، تستر عایق، دتکتور محیطی و سایر ابزارهای اندازه گیری ویژه با قیمت مناسب می توانید به سایت تکترونیکس  مراجعه نمایید.

نحوه تست تداوم یا تست اتصالی در مولتی متر

یکی از تست های بسیار پرکاربرد در تعمیرات برقی، تست اتصال یا پیوستگی است. تست پیوستگی برای اطمینان از اینکه دو دستگاه دارای اتصال الکتریکی هستند یا خیر، استفاده می شود. اگر اتصال مداوم وجود داشته باشد، جریان الکتریکی می تواند آزادانه از یک طرف به طرف دیگر جریان یابد. اگر اتصال وجود نداشته باشد، به این معنی است که در مدار ایرادی وجود دارد.

مرحله 1

قبل از شروع آزمایش، مطمئن شوید که برق قطع است و جریانی از مدار یا دستگاهی که در حال آزمایش هستید عبور نمی کند. به همین دلیل دستگاه را خاموش کرده و از پریز جدا کرده و باتری های آن را خارج کنید.

پروب مشکی را به پورت COM مولتی متر وصل کنید.

پروب قرمز را نیز به پروب VΩmA متصل کنید.

مرحله 2

مولتی متر را روشن کرده و سلکتور را روی حالت پیوستگی قرار دهید (که با نماد موج صوتی مشخص می شود). البته همه مولتی مترها حالت پیوسته ندارند. اگر مولتی متر شما این حالت را ندارد، می توانید آموزش را از مرحله 5 ادامه دهید.

مرحله 3

پیوستگی یا اتصال در مولتی مترها به گونه ای آزمایش می شود که مقدار کمی جریان از طریق یک پروب ارسال شده و دریافت این جریان توسط پروب دیگری بررسی می شود.

اگر پروب ها به یکدیگر وصل شوند (از طریق اتصال مستقیم یا با اتصال به مدار) و صفحه نمایش مقدار صفر (یا نزدیک به صفر) را نشان می دهد، مولتی متر بوق می زند، که نشان دهنده اتصال یا تداوم در مدار است.

اگر جریانی در مدار مورد نظر تشخیص داده نشد به این معنی است که اتصالی وجود ندارد. در نتیجه، صفحه نمایش 1 یا OL (حلقه باز) را نشان می دهد.

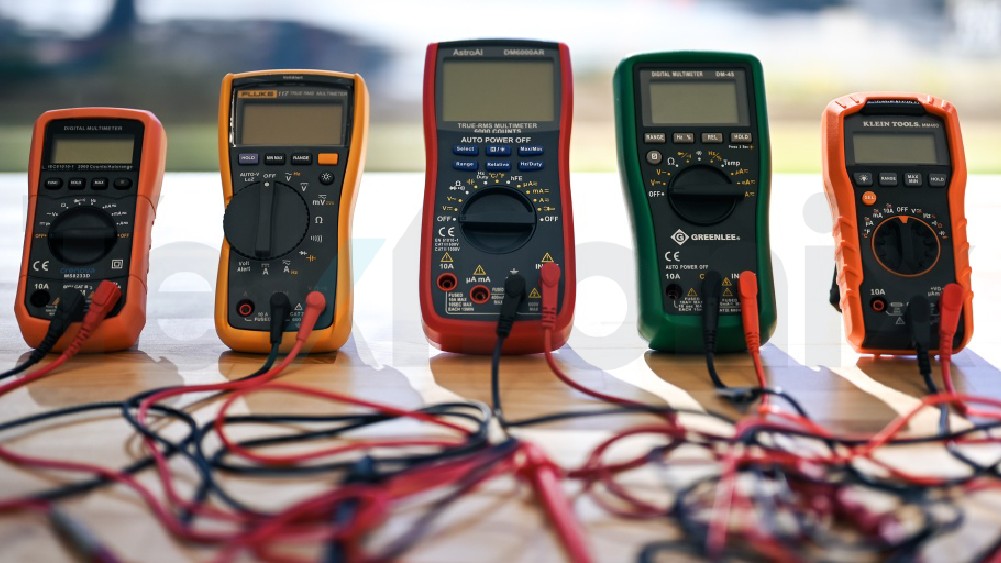

مولتی متر



مرحله 4

برای تکمیل تست اتصال، یک پروب را به انتهای هر مدار یا دستگاهی که آزمایش می کنید وصل کنید. مانند قبل، اگر جریان در مدار شما وجود داشته باشد، صفحه نمایش صفر (یا نزدیک به صفر) را نشان می دهد و مولتی متر بوق می زند.

اگر صفحه نمایش 1 یا OL (حلقه باز) را نشان دهد، هیچ اتصال یا تداومی وجود ندارد. به عبارت دیگر، هیچ راهی برای عبور جریان الکتریکی از یک پروب به پروب دیگر وجود ندارد و مدار در یک قسمت خراب است.

توجه داشته باشید که اتصال وابسته به مسیر نیست، به این معنی که مهم نیست کدام پروب به کدام قسمت مدار متصل است. شما می توانید پروب ها را حرکت دهید. اما استثناهایی وجود دارد. به عنوان مثال، اگر یک دیود در مدار وجود داشته باشد. دیود مانند یک شیر یک طرفه برای برق است، زیرا فقط در یک جهت اتصال را نشان می دهد.

مرحله 5

اگر مولتی متر شما حالت اتصال یا تداوم ندارد، همچنان می توانید تست اتصال را انجام دهید.

سلکتور را در حالت مقاومت به پایین ترین موقعیت بچرخانید. مقاومت بر حسب اهم اندازه گیری می شود و با نماد Ω نشان داده می شود.

مرحله 6

در این حالت، مولتی متر جریان کمی را از طریق یک پروب می فرستد و جریان دریافتی توسط پروب دیگر (در صورت وجود) را اندازه گیری می کند.

اگر پروب ها به یکدیگر وصل شوند (از طریق اتصال مستقیم یا با اتصال به مدار اتصال) و صفحه نمایش مقدار صفر (یا نزدیک به صفر) را نشان می دهد، اتصال یا تداوم در مدار برقرار می شود. مقاومت بسیار کم راه دیگری برای تشخیص خوب بودن اتصال است.

اگر جریانی تشخیص داده نشد، به این معنی است که هیچ اتصالی وجود ندارد. در این حالت صفحه نمایش عدد 1 یا OL (Open Loop) را نشان می دهد.

مرحله 7

مانند قبل، یک پروب را به انتهای مدار یا دستگاهی که می خواهید تست اتصال را کامل کنید ، وصل کنید. همانطور که قبلاً ذکر شد، اتصال وابسته به مسیر نیست، به این معنی که فرقی نمی کند کدام پروب به کدام قسمت مدار وصل شود.اگر جریان در مدار حفظ شود، مقدار صفر (یا نزدیک به صفر) روی صفحه ظاهر می شود.

و اگر صفحه نمایش 1 یا OL (حلقه باز) را نشان دهد، به این معنی است که جریانی در مدار وجود ندارد. یعنی مسیری که جریان الکتریکی را از یک پروب به پروب دیگر می گذراند قطع می شود


خرید مولتی متر

با توجه به تنوع مولتی متر در بازار، خرید مولتی متر با کیفیت و با قیمت مناسب مشکل است. در هنگام خرید با مولتی متر ارزان قیمت مواجه می شوید اما در واقع دقت و کیفیت آن ها به قدری پایین است که عملاً امکانات آن ها غیر قابل استفاده است. و دستگاه هایی را می بینید که به نظر می رسد امکانات محدودی دارند و بسیار گران هستند زیرا هر کدام از ویژگی های آنها به خوبی نیاز کاربر را تامین می کند.

برای خرید مولتی متر خوب باید به سه معیار اساسی توجه کنید: قابلیت های مورد نیاز، بودجه خرید و میزان کار روزانه با آن.

قابلیت های مولتی متر دیجیتال مانند قابلیت بررسی ظرفیت خازن و اندازه گیری دما، دقت دستگاه، محدوده اندازه گیری و قابلیت ثبت نتایج از ویژگی هایی هستند که بر کیفیت و قیمت مولتی متر دیجیتال تاثیر می گذارند.شاید مهمترین دلیل برای تفاوت قیمت مولتی مترهای دیجیتال در بازار کارایی و کیفیت آنهاست. استانداردهای ایمنی، دقت و کیفیت عواملی هستند که در قیمت مولتی متر دیجیتال بسیار موثر هستند.


قیمت مولتی متر

یکی دیگر از ویژگی های مهم در تعیین قیمت مولتی متر و اهم متر وضوح یا دقت نمایشگر یا تعداد اعشار مقادیر اندازه گیری است. این بدان معناست که هر چه تعداد ارقام بیشتر باشد، قیمت آن دستگاه بالاتر است.

قبل از خرید مولتی متر دیجیتال از فروشگاه اینترنتی تکترونیکس، نیاز خود را به آن مشخص کنید. آیا می خواهید بهترین مولتی متر دیجیتال موجود در بازار را داشته باشید؟ خرید دستگاهی با امکانات خاص و پردازنده قدرتمند و همچنین دقت اندازه گیری بالا. مولتی متر های برند آپا ساخت تایوان سری APPA 72 می تواند تمامی نیازهای شما را از یک مولتی متر خوب و ارزان برآورده کند.گروه تکترونیکس نماینده انحصاری تجهیزات اندازه گیری، بهترین قیمت مولتی متر دیجیتال را با گارانتی معتبر به فروش می رساند.
