اسپکتروم آنالایزر

پرکاربردترین و مرسوم ترین تجهیزات تست، اندازه‌ گیری و تحلیل سیگنال در حوزه فرکانس در حضور نویز و خطای کم اسپکتروم آنالایزر است. این نوع دستگاه در دو مدل رومیزی و دستی (پرتابل) وجود دارد. این وسیله به کاربران رشته مخابرات، کلیه سازمان‌ها و نهادهای نظارتی و اجرایی ارتباطات و محققین عرصه مخابرات کمک زیادی می‌کند.

محدوده قیمت (تومان)



اسپکتروم آنالایزر136,137

خرید اسپکتروم آنالایزر

اسپکتروم آنالایزر دستی HF-60100V4

106

1MHz~9.4GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر دستی HF-6060V4

104

10MHz~6GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر دستی HF-6080V4

105

10MHz~8GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر رومیزی GSP-730
GW instek

90

150KHz~3GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر رومیزی GSP-9330
GW instek

96

9KHz~3.25GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر رومیزی GSP-9300B +TG
GW instek

94

9KHz~3GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر رومیزی GSP-9300B
GW instek

92

9KHz~3GHz
برای اطلاع از قیمت تماس بگیرید.
اسپکتروم آنالایزر رومیزی GSP-9330+TG
GW instek

97

9KHz~3.25GHz
برای اطلاع از قیمت تماس بگیرید.
صفحه ۱ از ۲

انواع اسپکتروم آنالایزر

امروزه انواع مختلفی از اسپکتروم آنالایزر آنالوگ و دیجیتال وجود دارند که از میان آنها می توان به اسپکتروم آنالایزر جارویی، اسپکتروم آنالایزر لحظه ای، اسپکتروم آنالایزر برداری، اسپکتروم آنالایزر شبکه اشاره نمود.


اسپکتروم آنالایزر جارویی

اسپکتروم آنالایزر جارویی، با نام آنالایزر سوییپ نیز شناخته می شود. این دستگاه از معمول ترین انواع تجهیزات آنالیز سیگنال به شمار می رود. در این دستگاه یک فیلتر هتروداین وجود دارد که سطح طیف فرکانس را جاروب کرده و در مدت زمان انجام فعالیت خود هرگونه تغییر در طیف را ثبت کرده و به کاربر نمایش می دهد.
جاروب کردن این فرکانس ها به کاربران کمک می کند تا فرکانس های بالاتر و پهنای وسیع تری از باند ها را در دسترسی داشته باشند تا همه طیف به صورت یکجا مورد مطالعه و آنالیز قرار گیرد به طوری که فرکانس های چند گیگاهرتز را نیز در بر بگیرد.
توجه به این نکته لازم است که همواره قسمتی از طیف IF عبور می کند و بقیه قسمت های طیف به صورت متوالی جاروب می شوند. اگر تغییرات فرکانس لحظه ای و با سرعت بالا پس از جاری شدن ایجاد شود اسپکتروم آنالایزر قادر نخواهد بود آن را تشخیص داده و بنابراین در خروجی نمایش داده نمی شود. از آنجا که ساختار این دستگاه به گونه ای است که عناصر داخلی آن برداری و آنالوگ هستند فاز سیگنال را که کمیتی عددی و ریاضی است نمی توان اندازه گرفت.


اسپکتروم آنالایزر لحظه‌ای

در اسپکتروم آنالایزر لحظه‌ای، تغییرات فرکانس در هر نقطه از طیف را بهتر می توان مورد مطالعه و بررسی قرار داد. با استفاده از این دستگاه می توان به کمک پردازش سیگنال دیجیتال و محاسبات FFT با سرعت بالا تغییرات لحظه ای را در سیگنال آنالیز نمود. یکی از مزیت های دیگر این نوع اسپکتروم آنالایزرها، قابلیت آنها در مطالعه و نمایش فاز سیگنال می باشد.
این قابلیت با کمک رقمی شدن پردازش ها امکان پذیر شده است. اسپکتروم آنالایزر لحظه ای در کنار مزایایی که دارد معایب و محدودیت هایی نیز دارد که از میان آنها می توان محدودیت در زمینه فرکانس را نام برد. از آنجایی که در قسمت تبدیل سیگنال آنالوگ به دیجیتال محدودیت وجود دارد، فقط می توان به قسمت محدودی از طیف برای انجام پردازش لحظه ای دسترسی پیدا کرد.



اسپکتروم آنالایزر برداری

 در اسپکتروم آنالایزر برداری محدودیت هایی مربوط به پردازش های لحظه ای رفع شده است. در این نوع اسپکتروم آنالایزرها که VSA نیز نامیده می شوند از محاسبات FFT و فیلتر هتروداین به طور همزمان استفاده می شود. این ترکیب موجب گسترده شدن محدوده فرکانس کار شده است و محاسبات پیچیده تر در قلمرو اعداد مختلط را نیز امکان پذیر ساخته است. دستگاه های اسپکتروم آنالایزر گران قیمت هستند.


اسپکتروم آنالایزر شبکه

در آنالایزرهای شبکه، پورت های ورودی و خارجی متعددی تعبیه شده است. استفاده از این دستگاه پورت موجب سهولت شناخت و مطالعه سیستم مخابراتی می شود. با کمک این نوع اسپکتروم آنالایزرها می توان محاسبات بسیار سودمندی انجام داد که بر اساس شبکه نمودار اسمیت، ماتریس شبکه و... می باشند. این نوع آنالایزر چندان به صفحه نمایش وابسته نیست و انجام محاسبات در آن آسان تر است.

خرید اسپکتروم آنالایزر

برای بررسی و آزمایش ترکیب شکل موج سیگنال‌های نوری، صوتی و الکتریکی از طیف‌سنج یا همان اسپکتروم آنالایزر استفاده می‌شود.
  •  محدوده رنج فرکانس Frequency
  •  محدوده رنج تقویت Amplitude
  • محدوده رنج Span
  •  رزولوشن فرکانس
  • رزولوشن فرکانس مرج
  • رزولوشن پهنای باند RBW
  •  نویز فاز Phase noise
  •  ایزولاسیون DC ورودی
  • سایز صفحه مناسب
  •  پورت های دسترسی USB,LAN,GPIB
  •  فیلتر EMI
  •  محدوده دمای کاری پایدار
از نکاتی هستند که در هنگام خرید اسپکتروم آنالایزر باید به آن‌ها توجه نمود.  خرید این نوع دستگاه طیف سنج به دلیل کاربردهای که دارد رونق خوبی گرفته است. از کاربردهای آن می‌توان به موارد زیر اشاره نمود:

صوت شناسی Acoustic uses

در صوت شناسی، موج صوتی تبدیل به طیف نگاشت صدا می‌شود. در طی جنگ جهانی دوم نخستین طیف نگار صوتی در آزمایشگاه بل تولید شد و در تحقیقات شنود شناسی، آواشناسی، صوت شناسی و علوم گفتاری استفاده می‌شد تا این که سیگنال دیجیتال با ظهور تکنیک های پردازش کنار گذاشته شد و امروزه طیف سنج تولید شده تا اندازه‌گیری مربوط به این علوم را انجام دهد.

فرکانس رادیویی RF uses

در علوم مخابراتی، اسپکتروم آنالایزر کاربرد‌های زیادی دارد. به عنوان نمونه از طیف سنج برای پیدا کردن منابع نویز و تعیین پهنای باند اشغال شده شبکه استفاده می‌شود‌. توجه شدیدی به اعوجاج هارمونیک و سیگنال های ناخواسته‌ی خارج از باند توسط افرادی که در زمینه مخابرات بی‌سیم کار می‌کنند، انجام می‌شود. به عنوان مثال از نظر هارمونیک‌های سیگنال حامل، سیستم‌های رادیویی سلولی باید چک شوند تا تداخل هارمونیک با سیستم‌های دیگر که در همان فرکانس هستند، ایجاد نشود. در حوزه فرکانس یکی از اندازه‌گیری‌های مهم بازبینی طیفی با تصرف طیفی است.
برای سرویس‌های مختلف رادیویی مانند ارتباطات پلیسی و اورژانسی، پخش تلویزیونی و رادیویی دولت‌ ها فرکانس مختلفی را اختصاص داده‌اند. هر یک از این سرویس‌ها باید داخل پهنای باند خود باقی بمانند و در داخل فرکانس تعیین شده عمل کنند.  در بیشتر اوقات در فاصله دقیقی از فرکانس‌های مجاور فرستنده‌ها باید عمل کنند که تمام این مسائل محاسبات آن‌ ها وسط طیف سنج یا همان طیف نگار انجام می‌شود.



اسپکتروم آنالایزر



قیمت اسپکتروم آنالایزر

مدل، نوع برند، قانون عرضه و تقاضا و شرایط بازار از عواملی هستند که باعث شده‌اند، قیمت اسپکتروم آنالایزر متفاوت باشد. این دستگاه در مدل مختلفی تولید می‌شود به همین دلیل قیمت آن متغیر است.

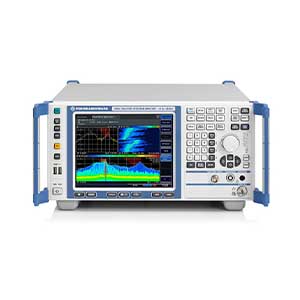

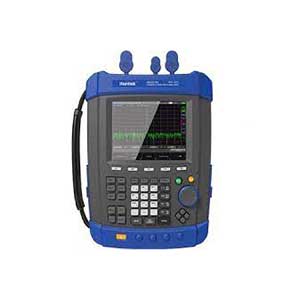

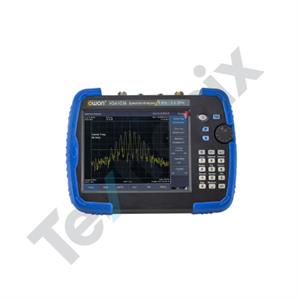

از انواع طیف نگارها می‌توان به طیف‌سنج نظامی، رومیزی صنعتی، آموزشی، کارت PC Base و مدل دستی اشاره نمود. طیف نگار دستی به صورتی پرتابل و دستی طراحی شده و به راحتی حمل آن انجام خواهد شد. بهترین انتخاب برای مناطقی است که به برق دسترسی ندارند؛ چون دارای باطری لیتیومی هست. رزولوشن پهنای این باند 1Hz به بالا است. در این جا لازم است به این نکته اشاره کنیم که برخی از طیف نگارهای دستی نمی‌توانند آنالیز امواج  RF را انجام دهند و فقط به عنوان یک دستگاه گیرنده طیف عمل می‌کنند.
طیف نگارهای آموزشی با پهنای باند پایین شکل موج با رزولوشن BW را نمایش می‌دهند و نسبت به دستگاه‌های High Performance  دقت بسیار پایین و سرعت عملکرد کمی دارند و نسبت به دستگاه‌های صنعتی محدوده توان آن‌ها بسیار کمتر است. طیف نگارهای رومیزی صنعتی قدرت بالایی دارند و می‌توانند در محدوده بالایی سطح توان سیگنال را آنالیز و به نمایش بگذارند. در فرکانس مختلفی این دستگاه‌ها طراحی شده‌اند و Phase Noise  بالایی دارند.


انواع اندازه‌ گیری‌های طیف نگارها

طیف نگارها انواع اندازه‌ گیری‌های رایجی که انجام می‌دهند، شامل گزینه‌های زیر می‌شوند:
  1. اندازه‌گیری فرکانس
  2. نویز سیگنال
  3. اعوجاج
  4. مدولاسیون
  5. تواتر
بسیار مهم است که ظرفیت طیفی یک سیگنال به ویژه در سیستم‌های که دارای پهنای باند محدود هستند، به دست بیاید. یکی دیگری از اندازه گیری های که انجام می‌شود، توان منتقل شده است. توان بسیار کم و توان بسیار زیاد به ترتیب معنای زیر را در بر دارند:
سیگنال به مقصد مورد نظر خود نمی‌تواند، برسد.
توان بسیار بالا باعث می‌شود به سرعت باتری مصرف شود و موجب خواهد شد تا در هنگام کار دمای بالا و اعوجاج ایجاد شود.
برای اطمینان از این که به صورت صحیح توسط سیستم، اطلاعات درست منتقل شده یا نه و اطمینان از درست کار کردن سیستم اندازه گیری کیفیت مدولاسیون امری مهم است. از اندازه‌گیری های متداول مدولاسیون آنالوگ می‌توان به مثال‌های زیر اشاره نمود:
  • آزمایش درجه مدولاسیون
  • پهنای باند اشغال شده
  • کیفیت مدولاسیون
  • حداکثر دامنه باندهای جانبی
  • آزمایش درجه مدولاسیون
در مخابرات هم برای گیرنده هم برای فرستنده اندازه‌گیری اعوجاج بسیار مهم و حیاتی است. اگر در خروجی فرستنده اعوجاج هارمونیک بیش از حد ایجاد شود در باندهای مخابراتی دیگر می‌تواند باعث تداخل شود. برای جلوگیری از سیگنال‌های ناخواسته در مجموعه‌ای از مدارات کامپیوتری و ارتباطی مراحل پیش تقویت در گیرنده باید مداخله اعوجاج وجود نداشته باشد.

اسپکتروم آنالایزر

چه قطعاتی در ساختار داخلی طیف نگارها وجود دارد؟

اتنیتور ورودی، فیلتر پایین، بهره IF که ساخته شده در قطعه‌ایی به نام Y-IG است و دارای دو بخش Y-TF و Y-TO است. بخش فیلترها (فیلترهای دیجیتال و آنالوگ) و مدولاتورها و آشکارسازها از قطعاتی هستند که ساختار داخلی  اسپکتروم آنالایزر را تشکیل داده‌اند.  اساس کار طیف نگارها این است که در بازه فرکانسی جاروکشی سیگنال را از مینیم تا ماکزیمم انجام می‌دهند.  این دستگاه ها بر روی لامپ CRT هر فرکانسی را که در ورودی جاروکشی کننده وجود دارد، نمایش می‌دهد. نمونه برداری میکروپروسسور از سیگنال ورودی دستگاه اساس کار طیف نگارهای دیجیتالی است. به طور کلی این دستگاه ها بر پایه فرکانس، سیگنال را نمایش می‌دهند در واقع آنالیز سری فوریه یک سیگنال را با هارمونیک مختلف نمایش می‌دهند.
