اسیلوسکوپ

اسیلوسکوپ سازه ای صنعتی است که در بسیاری از موارد به اختصار اسکوپ (oscope) نیز نامیده می شود. نام دیگر اسیلوسکوپ، نوسان نما است که معمولا توسط مهندسین و دانشجویان در آزمایشگاه الکترونیک و برق و مخابرات مورد استفاده قرار می گیرد.
اسکوپ قادر است دو یا چند شکل موج را در واحد زمان یکسان به نمایش بگذارد تا در نهایت مشخصه های اساسی سیگنال مانند فرکانس، مقدار rms و از همه مهم تر شکل موج سیگنال را تعیین کند.
انواع گوناگون این دستگاه با نام اسیلوسکوپ رومیزی، اسکوپ دستی (پرتابل) و همینطور کارت اسیلوسکوپ در بازار وجود دارد.
 کالای نام برده از مهمترین تجهیزات مورد استفاده در آزمایشگاه های الکترونیکی است که اغلب برای نمایش دادن سیگنال های ولتاژ از آن بهره گیری می شود.
 این دستگاه ها سیگنال ولتاژ مورد نظر را در یک صفحه دو بعدی نمایش می دهند که محور افقی به طور معمول نشان دهنده زمان، و محور عمودی مقدار دامنه سیگنال را نمایش می دهد.
محدوده قیمت (تومان)







اسیلوسکوپ127,128,125,129

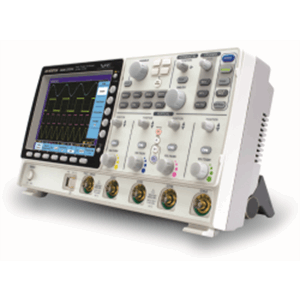

اسیلوسکوپ دیجیتال GDS-3504
GW instek

46

۵۰۰ مگاهرتز ۴ کانال حافظه دار
برای اطلاع از قیمت تماس بگیرید.

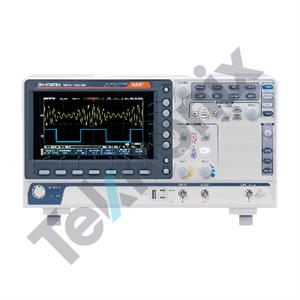

اسیلوسکوپ دیجیتال GDS-1072B
GW instek

10

70 مگاهرتز 2 کانال حافظه دار
برای اطلاع از قیمت تماس بگیرید.

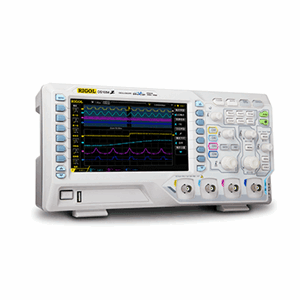

اسیلوسکوپ دیجیتال DS-1054Z
Rigol

4

50 مگاهرتز 4 کانال حافظه دار
برای اطلاع از قیمت تماس بگیرید.

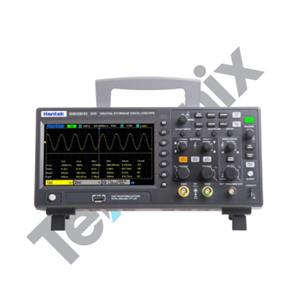

اسیلوسکوپ دیجیتال DSO2D10
Hantek

408

100 مگاهرتز 3 کاناله
برای اطلاع از قیمت تماس بگیرید.
اسیلوسکوپ آنالوگ RN-620
Rayan Nik

11

20 مگاهرتز 2 کانال
برای اطلاع از قیمت تماس بگیرید.

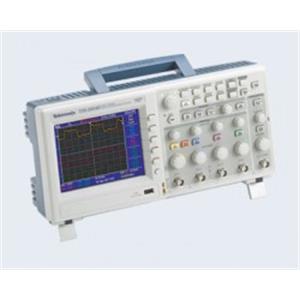

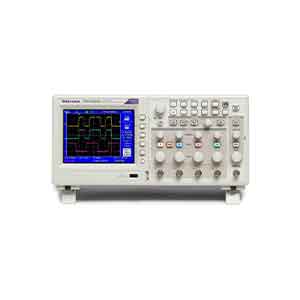

اسیلوسکوپ دیجیتال TDS-2024 C
Tektronix

40

۲۰۰ مگاهرتز 4 کانال حافظه دار
برای اطلاع از قیمت تماس بگیرید.

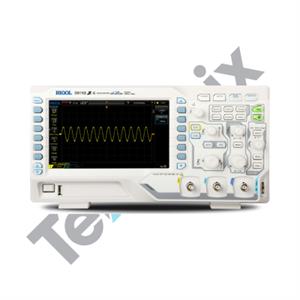

اسیلوسکوپ دیجیتال DS-1102ZE
Rigol

605

100 مگاهرتز 2 کانال حافظه دار
سرعت نمونه برداری : 1GSa/s
صفحه نمایشگر TFT LCD رنگی 5/7 اینچ
فانکشن FFT
فانکشن Pass/Fail
20 نوع اندازه گیری اتوماتیک
USB FLASH
اتصال به PC با پورت USB2.0
برای اطلاع از قیمت تماس بگیرید.

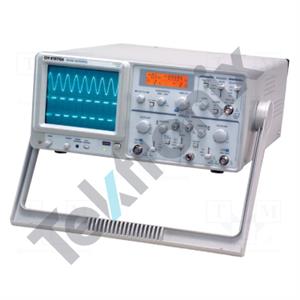

اسیلوسکوپ آنالوگ GOS-630FC
GW instek

14

30 مگاهرتز 2 کانال
برای اطلاع از قیمت تماس بگیرید.
صفحه ۱ از ۱۷

خرید اسیلوسکوپ

اسکوپ در حقیقت به دستگاه‌ های الکترونیکی گفته می ‌شود که می‌ توان به واسطه آن ولتاژ را مشاهده نمود. میزان ولتاژ به طور نموداری اغلب به شکل دو بعدی نشان داده می شود که محور افقی نشان دهنده زمان و محور عمودی نشان دهنده ولتاژ می باشد. به طور کلی از نوسان نما یا اسیلوسکوپ به‌منظور نمایش امواج به طور دقیق استفاده می کنند.
 افزون بر دامنه عمدتاً نوسان نما ها توانایی سنجش و نشان دادن سایر پارامترها همچون دوره تناوب، عرض پالس و مدت زمان میان دو واقعه همچون به وقوع پیوستن دو پیک را دارا هستند.
در واقع اسیلوسکوپ دیجیتال یکی از دستگاه های اندازه گیری به شمار می رود که معمولاً از آن به منظور اندازه گیری نمودن زمان تناوب، اختلاف فاز، ولتاژ مورد استفاده قرار می گیرد همچنین برای مشاهده نمودن رفتار عناصر نیمه هادی همچون آی سی در مدار الکترونیک، ترانزیستور، خازن و دیود کاربرد دارد.
ممکن است از خود بپرسید بهترین مارک اسیلوسکوپ چیست؟ و یا اینکه کدام اسیلوسکوپ مناسب با نیاز من است؟
معیار ها و نکته های بسیاری جهت خرید و انتخاب اسکوپ مناسب وجود دارند دقت و توجه کافی به این معیار ها نه فقط سبب انتخاب صحیح و مناسب می گردد بلکه از نظر اقتصادی هم باید به قیمت توجه کافی شود.
همچنین خرید اسیلوسکوپ دست دوم و کارکرده با قیمت مناسب و ارزان هم می تواند انتخاب مناسبی در اغلب نیازها باشد. پیش از خرید اسکوپ حتما با کارشناسان مجرب شرکت تکترونیکس مشورت نمایید.


اسیلوسکوپ چیست؟

توجه داشته باشید که اسکوپ به عنوان دستگاهی جهت نشان دادن تصاویر اشکال امواج و همچنین سیگنال های در حال تغییر در زمان معرفی می شود، به عنوان مثال به نمایش اشکال مربوط به موج متناوب برق شهری 220v/50hz می پردازد.
افراد زیادی قادر اند با استفاده از نوسان نما شکل امواج مختلف را مورد بررسی قرار دهند، برخی از پارامتر های مهم جهت اندازه گیری دامنه، شکل موج یا به عبارت دیگر ولتاژ پیک تو پیک، ولتاژ موثر، و فرکانس و دوره زمانی می باشد.
این سازه می تواند به آسانی تفاوت میان دو موج را تشخیص دهد، یکی از مولفه های مهم اسیلوسکوپ تعیین اختلاف فاز دو سیگنال است اما در رابطه با چگونگی تعیین اختلاف فاز باید گفت با بهره گرفتن از اختلاف زمانی و یا منحنی مربوط به لیساژور می توان به آن دست یافت.
جالب است بدانید یکی‌ از برجسته ترین ویژگی های اسیلوسکوپ آنالوگ صفحه شطرنجی سی آر تی که قابل نمایش آن است که سرعت بسیار بالایی در نمایش سیگنال های حقیقی دارد.


بررسی اسیلوسکوپ

به واسطه این کالای مفید می توان به حالت های متعددی از سیگنال دست یافت، برخی از این موارد عبارت اند از:
  • سیگنال ولتاژ اسیلوسکوپ
  • فرکانس سیگنال
  • دامنه سیگنال
  • دوره تناوب
  • مقدار موثر سیگنال
  • مقدار پیک تا پیک موج

سیگنال ولتاژ اسیلوسکوپ

یک ولتاژ AC در هر لحظه از زمان مقدار ولتاژ متغیری را تحت پوشش قرار می دهد را می توان به طور یک سیگنال الکتریکی تعریف کرد.  یک سیگنال در حقیقت تابعی متغیر از زمان است. استفاده اصلی اسیلوسکوپ نمایش دادن تغییرات سیگنال ولتاژ است.

فرکانس سیگنال اسکوپ

تغییرات سیگنال در هر یک ثانیه را فرکانس مدار را فرکانس سیگنال اسکوپ می گویند، به عبارت دیگر بخش فرکانس، مولفه های تشکیل دهنده یک سیگنال الکتریکی را تشکیل می دهد.

 دامنه سیگنال اسیلوسکوپ

به بیشترین مقداری که یک سیگنال در  واحد زمان به خود اختصاص دهد سیگنال می گویند. اندازه گیری ولتاژ با اسیلوسکوپ یکی از متداول ترین روش سنجش دامنه موج می باشد.

دوره تناوب سیگنال اسکوپ

فاصله بین رخ دادن دو ماکزیمم سیگنال یا دو قله سیگنال را یک تناوب و به زمان صرف شده، دوره تناوب می گویند که به نوعی عکس و معکوس فرکانس است.



خرید اسیلوسکوپ

مقدار موثر سیگنال اسیلوسکوپ

مقدار موثر سیگنال ی مقدار ار ام اس اسیلوسکوپ تعریفی مشابه میانگین یا مقدار متوسط دارد تنها تفاوت آن این است که حاصل جذر میانگین مربعات مقادیر سیگنال اسیلوسکوپ در هر لحظه می باشد.
یکی دیگر از کاربردهای اسکوپ نمایش مقدار آر ام اس یا موئر سیگنال ولتاژ است. با استفاده از اسیلوسکوپ میتوان مقدار ولتاژ مستقیم و متناوب و همچنین نویز را اندازه گیری کرد.

مقدار پیک تا پیک موج اسیلوسکوپ

اختلاف بین مقدار ماکزیمم و مینیمم یک موج الکترونیکی را مقدار پیک تو پیک می نامند که معمولا دو برابر مقدار پیک یا ماکزیمم یا همان دامنه موج است.
 می دانید که در الکترونیک و به طور کلی در بخش مهندسی برق، صرفا با سیگنال های ثابت و DC در برخورد نیستیم، بلکه سیگنال های نوسانی بسیاری، همچنین در زندگی روزمره ما وجود دارد که لازم است آنها را نمایش دهیم و تغییرات آن در طول زمان کسب کنید.



اجزای اسیلوسکوپ

قلب تشکیل دهنده هر اسیلوسکوپی یک لامپ پرتو کاتدی است که موج مورد نظر را روی صفحه نمایش آشکار می کند.
در آن میان تعدادی مدار برای تنظیم کردن شکل موج آشکار شده روی نمایشگر وجود دارد که با توجه به نوع اسکوپ ممکن است مختلف باشد.
برخی از مهم ترین اجزای ساخت اسیلوسکوپ عبارت است از:
  • لامپ پرتو کاتدی
  • صفحه های انتقال دهنده
  • نمایشگر سیگنال
  • تقویت کننده ولتاژ
  • مولد زمان
  • مبدل آنالوگ به دیجیتال


انواع اسیلوسکوپ

مانند بسیاری از دستگاه های اندازه گیری موجود در بازار اسکوپ ها هم در دو نوع دیجیتال و آنالوگ تولید می شوند.
این دو نوع، تفاوت های بسیاری باهم دارند که از مهم ترین آن ها می توان به صفحه نمایشگر شان اشاره کرد.

اسیلوسکوپ آنالوگ

در اسکوپ آنالوگ، صفحه نمایش سیگنال، از یک لامپ اشعه کاتدی و یک صفحه تشکیل شده است که فقط توانایی نمایش سیگنال در حوزه زمان را دارد.
اسیلوسکوپ آنالوگ بر شکل موج ولتاژ مورد نظر پارامترهای فرکانس، دوره تناوب، مقدار قله تا قله سیگنال هم نمایش داده می شود.

اسیلوسکوپ دیجیتال

نوع دیگر اسکوپ ها می باشد که دارای صفحه نمایش دیجیتالی هستند. این نوع به طور معمول وزن بسیار کمتری نسبت به آنالوگ دارد و به سبب دیجیتال بودن پردازش های تصویر، قابلیت های بسیار گسترده تری دارد، برای نمونه توانایی جمع زدن دو سیگنال که مدل اسیلوسکوپ آنالوگ این توانایی ها را ندارد.



کانال اسیلوسکوپ

هر دستگاه به طور معمول دارای 1 یا 2 کانال ورودی است که به کمک سیم های به خصوص، با عنوان probe (پروب) در طرف راست پایین قرار دارند و به توسط دو کلمه CH1 و CH2 معین شده اند.



کاربرد اسیلوسکوپ

یک ابزار مهم که در آزمایشگاه الکترونیک از آن استفاده می‌کنند اسکوپ می باشد. از اسیلوسکوپ ها در نمایش موج الکتریکی و اندازه گیری استفاده می شود.
مهندسین از اسیلوسکوپ‌ ها برای اندازه‌گیری پارامترهای الکتریکی مورد استعمال قرار می دهند و به کمک آن مدارهای خود را آزمایش، تایید و عیب یابی می‌کنند.
 کاربرد اصلی اسکوپ اندازه گیری شکل موج ولتاژ می باشد. این امواج روی یک نمودار نمایش داده می شوند، که می تواند خصوصیات زیر در مورد یک سیگنال را نمایش دهد.
افزون بر ولتاژ، اسیلوسکوپ توانایی اندازه گیری جریان الکتریکی به وسیله ترانسدیوسر و یا پراب جریان نیز است.
در حال حاضر کاربرد های اسکوپ در حوزه های گوناگونی می باشد، به عنوان مثال از نوسان نما ها در حوزه‌ هایی همچون مهندسی، خودرو، علوم پزشکی، صنعت و مخابرات استفاده می کند.



قیمت اسیلوسکوپ



به منظور مراقبت از تجهیزات الکترونیکی و امور مربوط به آزمایشگاه از اسکوپ های عمومی کمک می ‌گیرند. در واقع عیب یابی از طریق اسیلوسکوپ یکی از شیوه های شایع و مطمئن به منظور تحلیل و ارزیابی مدار الکترونیکی جدید به حساب می آید.
همانگونه که از نام اسیلوسکوپ خاص بر می‌آید همواره به دنبال مقاصد خاصی نیز است، برای مثال می توانیم نمایش اشکال موج ضربانی قلب به عنوان نوار قلب یا بررسی و ارزیابی سیستم احتراق خودرو را نام برد.
متخصصان الکترونیکی کسانی هستند که به دنبال ارائه خدمات و سرویس دهی برای لوازم الکترونیکی خانگی و همچنین تجاری همچون سیستم های صوتی تصویری، تلویزیون، کامپیوتر و غیره هستند به منظور ارائه خدمات خویش همواره از نوسان نما ها جهت آزمایشات مربوط به تجهیزات قطعات و سایر ابزارها استفاده می کنند.
دقت داشته باشید که به طور معمول از اسکوپ ها به منظور لوازم اندازه گیری در علم پزشکی استفاده می کنند به ویژه جهت بررسی و ارزیابی بی نظمی های قلب کاربرد ویژه ای دارد.



روش کار با اسیلوسکوپ

کاربرد اسیلوسکوپ در گرایش های الکترونیک و مخابرات بسیار فراگیر و چشمگیر است، گزارش کار اسکوپ به علت لزوم انجام محاسبات توسط کاربر، همواره بخش جدایی ناپذیر گزارش های آزمایشگاهی از ابتدا بوده است.
 صفحه نمایش موجود در اسیلوسکوپ های قدیمی آنالوگ شامل صفحه ای مندرج است که جلوی یک پنل CRT یا لامپ کاتدی قرار گرفته تا بتوان به کمک مقیاس بندی درست نمودار (با استفاده از پیچ های volt/div و time/div) پارامتر هایی مانند مقدار پیک و فرکانس را به دست آورد.
 روش کار با اسکوپ های نسل جدید بسیار آسانتر شده و محاسبات توسط خود دستگاه انجام می شود و اعداد مرتبط به هر پارامتر به همراه شکل موج سیگنال روی صفحه مانیتور قابل نمایش هستند.
 پیچ های قدیمی volt/div و time/div جای خود را به دو پیچ scale در محور های افقی و عمودی داده اند تا با تغییر آن، شکل موج سیگنال را در مقیاس دلخواه به نمایش در آوریم. همینطور می توان به کمک تنظیمات دستگاه، یکاهای متفاوتی را برای نمایش پارامترها انتخاب کرد.
 اکثر امکانات دیگر مانند نمایش همزمان چند سیگنال ورودی با رنگ های متفاوت، تنظیم اولیه راحت مقیاس نمودار با کلید Auto set و امکانات نمایشی مثل max hold و مارکر ها، همه به هرچه راحت تر شدن محاسبات و اندازه گیری ها به کاربر کمک می کنند. مدل های جدید تر اسیلوسکوپ های دیجیتال حتی تا 4 سیگنال ورودی را به صورت همزمان پردازش می کنند و به منبع سیگنال ژنراتور داخلی مجهز شده اند.


نحوه خرید اسیلوسکوپ

از جمله مولفه های اصلی یک اسیلوسکوپ سرعت نمونه برداری و میزان فرکانس کاری آن می باشد که به هنگام خرید بایستی حتماً نسبت به این پارامتر ها توجه کافی داشته باشید.
از آنجایی که نوسان نما ها دارای کاربرد های بسیار زیادی هستند بنابراین به هنگام خرید توجه به تمامی اجزا و میزان کارایی آن بسیار حائز اهمیت می باشد.


نکات خرید اسیلوسکوپ

مشخصه های اساسی که لازم می باشد پیش از خرید اسیلوسکوپ به آن توجه شود شامل:
  • پهنای باند
  • نرخ نمونه برداری
  • حافظه داخلی
  • کانال های ورودی
  • انواع تیگر
  • سرعت موج برداری در ثانیه
  • رزولوشن
  • سمپل های خروجی



قیمت اسیلوسکوپ

واضح است که هرچه میزان فرکانس تولیدی یک کالا افزایش یابد، میزان کاربرد آن محدود می شود،  از این رو قیمت اسیلوسکوپ تحت تاثیر این پارامترها قرار گرفته و منجر به افزایش گستردگی میزان قیمت اسکوپ ها می گردد.



عملکرداسیلوسکوپ

توجه داشته باشید که نوسان نما ها معمولاً به دنبال نمایش سیگنال های ورودی در مقابل سیگنال دیگر و یا در مقابل زمان می‌ باشند، در حقیقت این نوسان نما دارای رسام های پر سرعتی هستند که قلم مربوط به این رسام به عنوان یک لکه نورانی شناخته می شود که به هنگام برخورد یک باریکه الکترون به بخش پرده فلوئورسان ایجاد می کند.
به طور معمول اسیلوسکوپ با توجه به ولتاژ عملکردی که تو دارد، همان گونه که پیش از این نیز گفته شد اسکوپ ها در بخش الکترونیک دارای کاربرد بسیار گسترده ای می باشند و جهت برطرف نمودن عیوب مختلف و اندازه گیری مدار های الکترونیکی دارای ابزار های کاملی می باشند.


اسیلوسکوپ

مشخصات و ویژگی های اسیلوسکوپ

به طور کلی نوسان نما به دنبال اندازه‌گیری نمودن انواع ولتاژ می باشد، چرا که در بخش صفحه نمایش این دستگاه با ولتاژ بر روی محور عمودی و زمان نیز بر روی محور افقی به نمایش گذاشته می‌ شود.
میزان روشنایی صفحه نمایش بر روی محور Z قرار دارد، اسکوپ ساده به طور معمول از سه سیستم برخوردار است که شامل سیستم ماشه، سیستم عمودی و سیستم افقی می باشد.
هر یک از سیستم ها در رابطه با اجازه دادن به این دستگاه جهت بازسازی به طور دقیق برای یک سیگنال نقش بسزایی را بر عهده دارند، قسمت هایی که با برچسب عمودی ماشه و افقی سبب به وجود آمدن پنل جلویی می ‌گردد.
امروزه شمار زیادی از نوسان نما ها به پروب تجهیز شده ‌اند، در واقع پروب ابزاری است که میان نقطه آزمایشی و یا ورودی یک اسیلوسکوپ و منبع سیگنال یکسری ارتباطات الکتریکی و فیزیکی برقرار خواهند کرد، با توجه به نیاز هر فرد در اندازه گیری اتصال یافتن از طریق پروب دیفرانسیل صورت می گیرد.

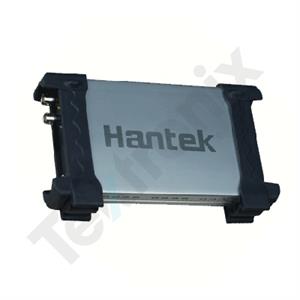

بهتر است بدانید کارت اسیلوسکوپ و لاجیک آنالایزر یکی از انواع ماژول به حساب می‌ آید که از طریق اتصال این کارت با استفاده از usb به لپ‌ تاپ قادر است بهترین گزینه جایگزین شدن برای نوسان نما به شمار آید اما تفاوت اساسی در آن ها وجود دارد که کارت اسکوپ نمایشگر ندارد و معمولاً از صفحه لپ تاپ یا کامپیوتر جهت نشان دادن شکل امواج استفاده می شود.



بهترین برند برای خرید اسیلوسکوپ

مجموعه ای از اسکوپ های پرفروش، معروف و قیمت مناسب در بازار های  داخلی و جهانی را می‌توانید در شرکت تکترونیکس پیدا کنید.
این شرکت با داشتن نمایندگی های فروش و خدمات گسترده توانسته است سهم بسیار بزرگی از بازار دستگاه های سنجش و اندازه گیری الکترونیک را در بازار بدست بیاورد، برای بررسی قیمت و بهترین خرید انواع اسیلوسکوپ با گارانتی معتبر کافیست با شرکت تکترونیکس تماس حاصل نمایید.

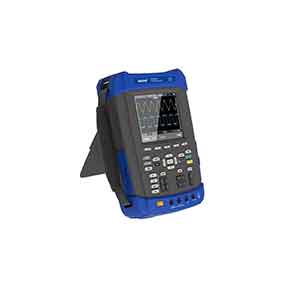

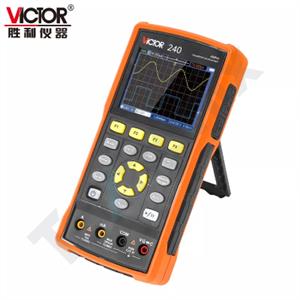

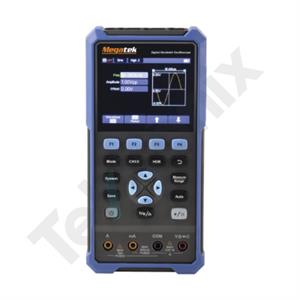

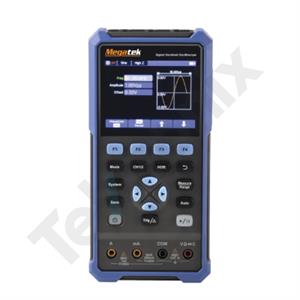

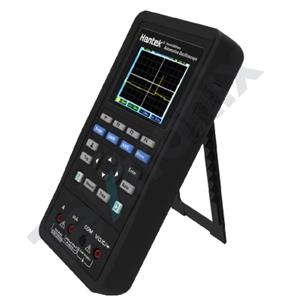

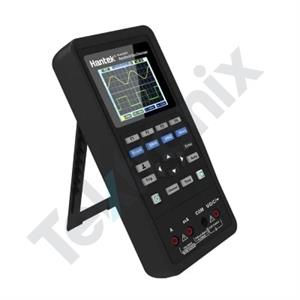

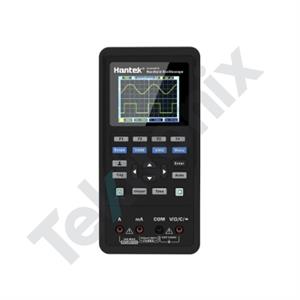

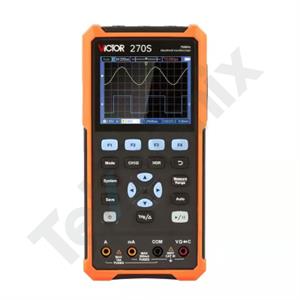

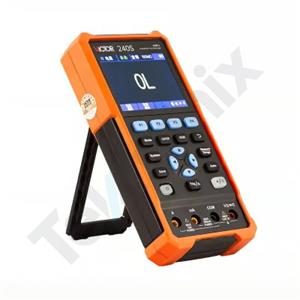

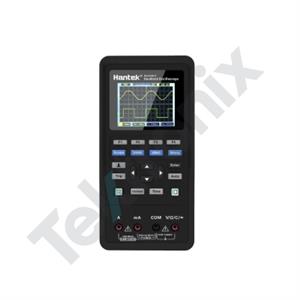

 اسکوپ های دستی نسبت به مدل های رومیزی از وزن کمتری برخوردار هستند؛ بنابراین حمل و نقل آن ها آسان بوده و از برق و باطری برای استفاده در فضای آزمایشگاه، محیط صنعتی و خطوط تولید تغذیه می کنند.
همچنین توجه داشته باشید که بسیاری از اسکوپ های دستی به مولتی متر تجهیز شده‌ اند و از قابلیت منتقل ساختن دیتا به کامپیوتر برخوردار می باشند، برگزیدن اسیلوسکوپ دستی با توجه به داشتن باتری داخلی و در نهایت نیاز نداشتن به برق شهری و سایر ویژگی هایی که در فوق بیان شد یکی از بهترین گزینه ها می باشد.
