آمپر متر کلمپی چیست؟

برای اینکه بدانید کلمپ آمپر متر یا آمپرمتر کلمپی چیست به شرح دقیقی از آن می پردازیم، در واقع کلمپ آمپر متر که به آمپرمتر چنگکی نیز معروف است ابزار دقیقی برای تست نمودن جریان الکتریکی محسوب می شود.

در گذشته برای تست و اندازه‌گیری این جریان مجبور به قطع کابل و بستن یک مدار سری با آمپرمتر، برای اندازه‌گیری جریان برق بودند. با روی کار آمدن آمپرمتر کلمپی نیاز به قطع کابل جهت اندازه گیری جریان برطرف گردید.

کلمپ آمپر متر از لحاظ ظاهری دارای یک یا دو فک متحرک است که این فک ها برای قرار گرفتن سیم یا کابل حاوی جریان برق در بین آن ها تعبیه شده اند. کلمپ چنگکی یک شاسی جهت باز شدن دهانه کلمپ دارد.

فک های کلمپ آمپر متر هسته ای دارد که با بسته شدن فک ها حلقه ای را تشکیل می دهد. با تشکیل این حلقه، میدان مغناطیسی که در اطراف سیم دارای جریان الکتریکی وجود دارد به درون این حلقه القا می گردد و به این طریق میزان جریان محاسبه می شود.

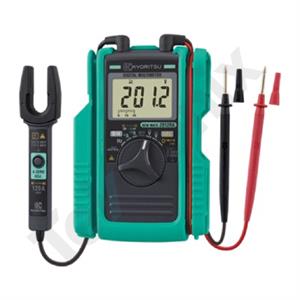

مولتی متر دیجیتال کلمپ چیست؟

مولتی متر دیجیتال کلمپی یا کلمپ متر یکی از تجهیزات پرکاربرد در انجام تست های الکتریکی است که دارای انواع فک هایی است که می توان آنها را به دور هادی الکتریکی بست.

این دستگاه ها در ابتدا به عنوان یک ابزار تک منظوره برای اندازه گیری جریان طراحی شده بودند، اما مولتی متر های امروزی قادر به پشتیبانی از طیف وسیعی از اندازه گیری های الکتریکی هستند.

علیرغم ارتباط نزدیک بین کلمپ متر و مولتی متر حرفه ای، تفاوت های اساسی بین این دستگاه ها وجود دارد.

به طور کلی مولتی متر را می توان ابزاری برای اندازه گیری ولتاژ با قابلیت اندازه گیری جریان دانست و کلمپ متر ابزاری تخصصی برای اندازه گیری جریان داغ و گاهی ولتاژ و سایر پارامترها می باشد.

البته مولتی مترهای دیجیتال امروزی علاوه بر اندازه گیری ولتاژ، مقاومت، ظرفیت خازنی و تست قطبیت دیود، فرکانس و غیره، به کمک رابط تست و کلمپ های یدکی نیز قادر به اندازه گیری جریان های بالا هستند.

کاربرد آمپر متر کلمپی

کلمپ آمپر متر با توجه به پیشرفتی که در طی تکنولوژی کرده است، در صنعت دارای کاربرد های بسیار گسترده ای می باشد. این کاربرد ها به شرح موارد زیر است:

در تمامی صنایع و کارخانجات
تابلو برق
کابل های فشار قوی و قطور
دانشگاهها
بیمارستان ها
واحدهای تاسیساتی
آبکاری فلزات
پیمانکاران شرکت توزیع و انتقال برق

معایب کلمپ آمپر متر

کلمپ آمپر متر نیز مانند هر وسیله دیگری دارای یک سری مزایا و معایب خاصی می باشد که در ادامه به انواع معایب کلمپ آمپر متر می پردازیم:

اندازه گرفتن مقدار جریان های پایین در مدل های هزار آمپر به بالا
بدلیل بزرگی فک کلمپ، تست دشوار در جا و مکان های کوچک با تعدد کابل وجود دارد

مزایای کلمپ آمپر متر

از جمله مهمترین مزایای آمپر متر کلمپی به شرح زیر است:

اندازه گیری جریان DC در مدل های کلمپ آمپر متر های جدید (مدل های قدیمی آمپر متر کلمپی فقط جریان AC را اندازه گیری می کردند)
عدم نیاز به قطع کابل
اندازه گیری جریان به صورت عدم تماسی
اندازه گیری جریان های بسیار بالا
امنیت بالا
سهولت در اجرا

انواع کلمپ آمپر متر

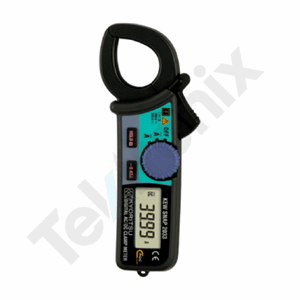

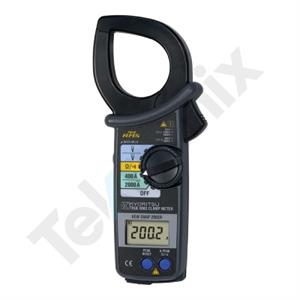

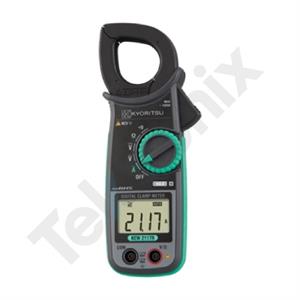

کلمپ جریان AC :

این نوع کلمپ آمپر مترها قابلیت اندازه گیری جریان تا 1000 آمپر را دارا می باشند، قطر دهانه کلمپ یا قطر کابل برای اندازه گیری بطور مثال 46 میلی متر می باشد.

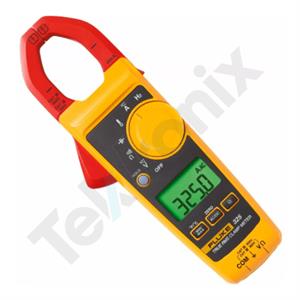

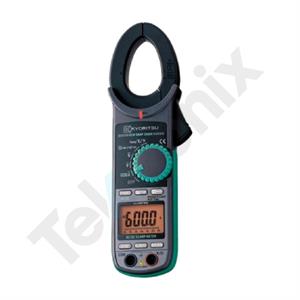

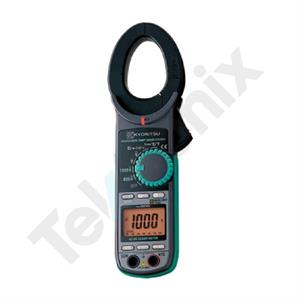

کلمپ های AC/DC:

کلمپ های AC/DC ، قابلیت اندازه گیری انواع جریان های AC/DC تا 200/1000/2000 آمپر را دارا می باشند، قطر دهانه این نوع کلمپ بطور مثال 55 میلی متر می باشد.

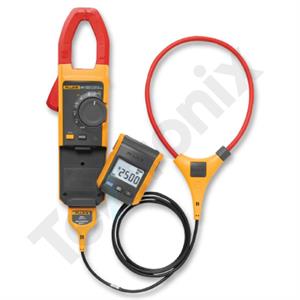

کلمپ های قابل انعطاف AC:

این نوع کلمپ ها قابلیت اندازه گیری جریان های بالا تا ماکزیمم 3000 آمپر با استفاده از کلمپ قابل انعطاف دارا می باشند. میزان قطر کلمپ برند فلکسیبل ماکزیمم 19cm می باشد.

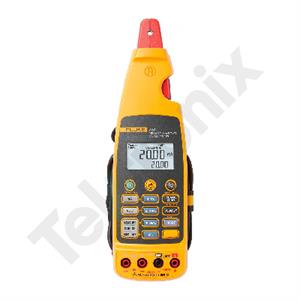

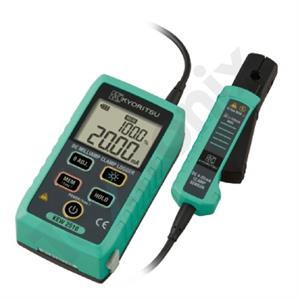

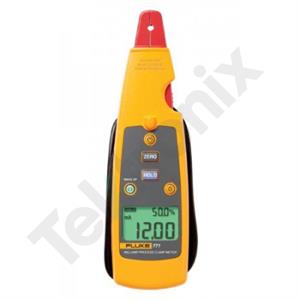

میلی آمپر متر کلمپی:

میلی آمپر متر کلمپی، قابلیت اندازه گیری دقیق و مقادیر پایین جریان را دارا است، قطر این نوع کلمپ حداکثر 25 mm می باشد.

طبقه بندی کلمپ آمپر متر ها

نوع کلمپ آمپر متر بر اساس روش اندازه گیری میدان مغناطیسی:

هر سیم حامل جریان یک میدان مغناطیسی دایره ای ایجاد می کند. بزرگی این میدان بر اساس قانون چرخش سمت راست با مقدار جریان وارد شده در سیم اندازه گیری می شود. آمپر متر کلمپی از حسگرهایی مانند سیم پیچ و الکترود هال در فک خود برای اندازه گیری بزرگی میدان استفاده می کند. پس از تشخیص بزرگی میدان مغناطیسی، کلمپ آمپر متر نتیجه را برای بدست آوردن جریان تبدیل می کند.

کلمپ آمپر متر ترانسفورماتوری یا ترانس جریان CT که توانایی اندازه گیری جریان متناوب یا AC را دارند.

آمپر متر کلمپی دارای المنت هال که قابلیت اندازه گیری جریان AC و DC را دارند.

کلمپ آمپر های فلکسی که از روش روگوفسکی برای اندازه گیری جریان های بسیار بالا استفاده می‌شوند و مناسب برای محیط های باریک هستند.

کلمپ آمپر متر ها بر اساس اندازه گیری جریان:

آمپر متر کلمپی ها بر اساس جریان شامل، کلمپ جریان AC ، کلمپ AC/DC ، کلمپ های انعطاف پذیر AC هستند.

کلمپ متر جریان بار

کلمپ متر برای اندازه گیری جریان بار طراحی شده است در حالی که در اطراف یک سیم قرار می گیرد. مراقب باشید که کنتور را به طور همزمان به دور چندین سیم یا دو سیم در یک مدار تک فاز نبندید، زیرا انجام این کار از اندازه گیری صحیح جلوگیری می کند. زیرا طبق قانون آمپر دو سیم حامل جریان در جهات مختلف میدان هایی را ایجاد می کنند که در مقابل یکدیگر قرار دارند.

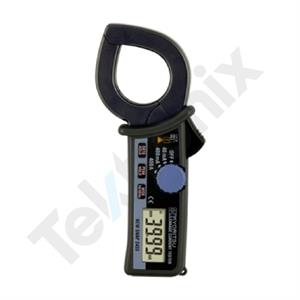

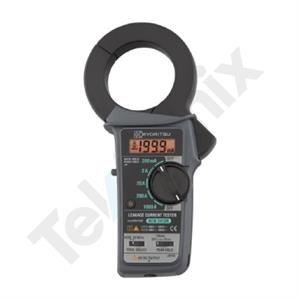

کلمپ جریان نشتی

کلمپ آمپر متر که برای اندازه گیری جریان نشتی طراحی شده است به کمی احتیاط بیشتری نیاز دارد. سیم های زمین باید به صورت جداگانه اندازه گیری شوند. اگر مدار AC را اندازه‌گیری می‌کنید، ابزار را دور همه سیم‌ها بپیچید (دوتا تک فاز، سه تا سه فاز). هنگام اندازه گیری جریان نشتی، ممکن است دو سیم به طور همزمان بسته شوند.

جریان نشتی جریانی است که از مقاومت عایق بار به زمین می گذرد و اگر بارهای زیادی وصل شود ، می تواند چندین ده میکرو آمپر باشد. با استفاده از کلمپ متر می توان اختلاف دقیقه ای را که در هر دو جهت جریان می یابد تشخیص داد و به عنوان جریان نشتی شناخته می شود.

نحوه استفاده از کلمپ آمپر متر

جهت استفاده از کلمپ متر کافیست قسمت چنگکی دستگاه را به دور سیم حامل جریان برق بیاندازیم و بدون اینکه به اتصال پراب و نصب آمپرمتر به حالت مدار سری نیاز داشته باشیم، میزان جریان را مشخص کنیم.

نحوه سنجش جریان الکتریسیته در دستگاه آمپرمتر کلمپی بسته به نوع جریان به شرح زیر متفاوت است:

اندازه گیری جریان AC

سنجیدن جریان در کلمپ AC وابسته به ترانسفورماتور جریان (CT) می باشد. به وسیله شار مغناطیسی به وجود آمده در نتیجه رد شدن جریان از رسانا، ترانسفورماتور می تواند جریانی متناسب با جریان عبوری از رسانا تولید کند. به این ترتیب مدار سنجشی متصل به سیم پیچ ترانس می تواند جریان ثانویه را محاسبه کند.

اندازه گیری جریان AC/DC

به این دلیل که در کلمپ های AC شرایطی برای القای الکترومغناطیسی وجود ندارد جهت سنجیدن جریان DC از یک سنسور به نام اثر هال استفاده می شود. سنسور اثر هال یک جسم نیمه هادی به حساب می آید و جای قرارگرفتن آن در میان دهانه ترانسفورماتور است. سنسور هال این توانایی را دارد که شار مغناطیسی را زمانی که جریان شار مغناطیسی کاملا مناسب با جریان AC یا جریان DC اولیه ایجاد می‌گردد، تشخیص دهد.

مواردی که در هنگام کار با آمپر متر کلمپی باید مراقب باشید

قبل از اتصال جریان، دستگاه را به سیم وصل نکنید، زیرا جریان بالای اولیه به سنسور کلمپ آسیب می رساند.

از اتصال ابزارها به هادی های خالی خودداری کنید. کلمپ آمپر متر فقط باید برای اندازه گیری هادی های عایق استفاده شود. (اگرچه این بستگی به سنسور جریان خاص در استفاده دارد).

گیره سنج ها سطح بالایی از ایمنی را ارائه می دهند زیرا نیازی به قطع سیم تحت اندازه گیری ندارند، اما مهم است که از آنها تا حداکثر ولتاژ نامی ترمینال به زمین استفاده شود.

جداکننده یا مانع محدودیت ایمنی را نشان می دهد، بنابراین هنگام استفاده از کلمپ ، هیچ چیز نباید به سمت فک کلمپ آمپر متر برخورد کند.

نحوه انتخاب بهترین کلمپ آمپر متر

از آنجایی که کلمپ آمپر متر در مدل های مختلف و برای کاربردهای مختلف طراحی شده است، برای انتخاب بهترین کلمپ آمپر متر به این نکات توجه کنید:

بر اساس جریان قابل اندازه گیری:

برخی از کلمپ مترها برای اندازه گیری جریان نشتی و برخی برای اندازه گیری جریان بار طراحی شده اند. کلمپ متر جریان بار برای اندازه گیری جریان معمولی و گیره سنج جریان نشتی برای شرایطی مانند اتصال کوتاه طراحی شده اند.

بر اساس روش تصحیح:

تمامی آمپر متر کلمپی قابلیت اندازه گیری ولتاژ و جریان AC را با شکل موج سینوسی خالص دارند که به آن یکسوسازی مقدار متوسط می گویند. اگر شکل جریان یا ولتاژ سینوسی خالص نباشد، از کلمپ آمپر متر های True RMS استفاده می‌شود که به دلیل اندازه‌گیری مقدار موثر، مفیدتر و دقیق‌تر هستند. برنامه های اندازه گیری یا در صورت نیاز به اندازه گیری جریان های نشتی ناشی از نقص عایق یا جریان زمین برای تجهیزات الکتریکی. نشتی را انتخاب کنید. به عنوان مثال، برای اندازه گیری باتری مورد استفاده در خودرو یا منبع تغذیه بدون وقفه (UPS)، یا سلول فتوولتائیک، به یک آمپر متر کلمپی نیاز دارید که بتواند جریان DC را اندازه گیری کند.

و اگر می خواهید جریان بار یا جریان نشتی را در مدار AC مانند روشنایی یا خطوط برق در خانه، ساختمان یا کارخانه اندازه گیری کنید، به یک کلمپ آمپر متر AC نیاز دارید. جریان سنج AC می تواند فرکانس های مختلفی را پوشش دهد، بنابراین حتما باند فرکانس کلمپ آمپر متر را بررسی کنید.

بر اساس پارامترهای اندازه گیری مورد نیاز:

کلمپ آمپر متر ابزار مناسبی است که می تواند به سادگی با بستن سیمی که نیاز به برش ندارد، جریان و سایر پارامترها را اندازه گیری کند. طبقه بندی پارامترهای قابل اندازه گیری یک آمپر متر کلمپی قبلا ذکر شده است.

بر اساس محدوده جریان:

معمولاً هرچه محدوده اندازه گیری شده کمتر باشد، دهانه کلمپ آمپر متر کوچکتر است و بالعکس. بنابراین اندازه گیری های صنعتی و قطعات الکترونیکی به کلمپ آمپر متر های متفاوتی از نظر اندازه فک و محدوده جریان نیاز دارند. بزرگترین اندازه فک متعلق به آمپر متر کلمپی انعطاف پذیر است که می تواند جریان تا 3000 آمپر را اندازه گیری کند.

بر اساس کلاس عایق:

IP به دلیل وجود گرد و غبار و رطوبت در محیط کار مهم است.

بر اساس تجهیزات جانبی:

مانند داشتن یا امکان اتصال به پروب ها و حسگرهای جریان مختلف. استفاده از آنها به راحتی امکان پذیر است زیرا تنها کاری که باید انجام دهید این است که ابزار را دور یک سیم بپیچید. با این حال، این ابزار در صورت استفاده نادرست می تواند خطرناک باشد. در نتیجه، برای اطمینان از استفاده ایمن، حتماً به دستورالعمل ها و اقدامات احتیاطی برای انتخاب و استفاده از آمپر متر کلمپی مراجعه کنید.

تفاوت کلمپ آمپر متر و مولتی متر دیجیتال؟

مولتی متر دیجیتال در واقع یک ابزار اندازه گیری ولتاژ با مقداری قابلیت جریان است. اما کلمپ آمپر متر اساساً ابزاری برای اندازه گیری جریان با مقداری توان ولتاژ است. این ابزارها کاملاً متفاوت هستند و هر کدام مزایای خاص خود را دارند.
یک مولتی متر دیجیتال (DMM) به شما امکان می دهد کار الکترونیکی انجام دهید زیرا وضوح و اندازه گیری های بالایی را بر حسب میلی ولت ارائه می دهد - میلی ولت، میلی آمپر و میلی اهم. همچنین به شما امکان اندازه گیری الکتریکی را می دهد، اگرچه جریان معمولاً به کمتر از 20 آمپر محدود می شود. با این حال، یک مولتی متر دیجیتال می تواند جریان های بالاتری را اندازه گیری کند.
کلمپ آمپر متر معمولاً با یک دهم یا صدم واحد اندازه گیری می شود، نه هزارم موجود با DMM. این اندازه برای کارهای برقی کافی است.

موقعیت های اندازه گیری

در سال‌های گذشته، تکنسین‌های برق برای اندازه‌گیری جریان از پروب‌های آزمایشی به جای کلمپ آمپر متر ها استفاده می‌کردند. کلمپ آمپر متر به شما این امکان را می دهد که جریان را بدون قطع شدن مدار اندازه گیری کنید و مقدار جریان را دریافت کنید.

علاوه بر این، نسل جدیدی از آمپر متر کلمپی از پروب های جریان انعطاف پذیر استفاده می کنند که فلوک آن را iFlex نامیده اند. این پروب های سیم پیچ روگوفسکی را می توان بین سیم های محکم یا اطراف هادی های بزرگ بست. آنها می توانند در برخی موارد مفید باشند:

سیگنال سرعت نوار نقاله آنالوگ و جریان موتور مربوطه را به طور همزمان اندازه گیری کنید تا بتوانید سیستم را برای جریان فرآیند مورد نیاز کالیبره کنید.
نظارت بر خروجی الکترومغناطیسی هنگام نظارت بر ورودی از PLC، بنابراین می توانید آهنرباهای الکتریکی را آزمایش کنید.
اندازه گیری همزمان ولتاژهای الکترونیکی و جریان های الکتریکی در درایو موتور، برای تشخیص نوسانات سرعت خط.
نظارت بر ولتاژ فیدر و جریان همزمان، برای عیب یابی سیگنال های مزاحم.
اندازه گیری ولتاژ و جریان به طور همزمان بخشی از عیب یابی است. با این حال، شما نمی توانید این کار را همزمان با یک متر انجام دهید. ، مگر اینکه هر تجهیزاتی را که استفاده می کنید جداگانه خریداری کنید.
عیب یابی موثر سیستم الکتریکی اغلب به دو متر نیاز دارد، یکی برای اندازه گیری جریان و دیگری برای اندازه گیری ولتاژ. برای مهندسان برق، کلمپ آمپر متر همه کاره ترین ابزار تشخیصی موجود است. در همین حال، عیب‌یاب‌های صنعتی از یک کلمپ جداگانه و DMM بهره می‌برند. که یک رویکرد مقرون‌به‌صرفه برای بسیاری از تکنسین‌ها است.
ترکیب مناسب تجهیزات تست به تجهیزاتی که روی آن کار می کنید و اندازه گیری هایی که انجام می دهید بستگی دارد. به عنوان مثال، با یک گیج فشار کلمپی، برای حذف تداخل الکترونیکی که می تواند خوانش ها را مخدوش کند، به یک فیلتر پایین گذر نیاز دارید.
در اینجا چند دستورالعمل کلی برای تصمیم گیری اینکه کدام ابزار ممکن است برای شما مناسب باشد آورده شده است:
DMM Basic: اگر کار شما فقط به اندازه گیری های اولیه ولتاژ و تداوم نیاز دارد.
سطح بالای DMM: اگر شغل شما شامل کار با کیفیت انرژی است. شما به وضوح تصویر بالا و ویژگی‌های پیشرفته‌ای نیاز دارید که در مترها در دسترس نیستند.
کلمپ آمپر متر ورود به سیستم: اگر قطع کننده های متناوب دارید که باید تعمیر کنید.
DMM یا گیره‌سنج با نمایشگر جداشدنی (که می‌توان آن را در فاصله 30 فوتی از بدنه گیره جدا کرد): اگر می‌خواهید با خیال راحت‌تر و بدون نیاز به همکار خوانش از راه دور انجام دهید، این دستگاه به شما کمک می‌کند.
کلمپ متر پیشرفته: اگر نیاز به اندازه گیری دقیق جریان ورودی موتور دارید. همچنین، اگر برای اندازه گیری خروجی درایو فرکانس متغیر به یک کلمپ آمپر متر با پردازش سیگنال پیشرفته نیاز دارید.

مشخصات فنی آمپر متر کلمپی

با توجه به تنوع ساخت دستگاه کلمپ آمپر متر برای مثال مشخصات فنی یکی از مدل های آن که دارای کاربرد فراوانی است و استادکاران و برقکاران بیشتر از این مدل استفاده می کنند ارائه می گردد.

دستگاه کلمپ آمپر متر دیجیتال 400 آمپر AC یونیتی UNIT UT 201:

با قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت ، اتورنج با قابلیت تست دیود و تست اتصال کوتاه ( پیوستگی ) با نمایشگر بزرگ ، نور پس زمینه ، باقطر دهانه کلمپ 23 میلیمتر ، با بدنه مستحکم و مقاوم برای اندازه گیری های مداوم .
اندازه گیری ولتاژ DC: 200 mv / 2V / 20V / 200V / 600V
دقت : 8/0 درصد .
اندازه گیری ولتاژ AC : 2V / 20V / 200V / 600V
دقت : 2/1 درصد .
اندازه گیری جریان AC : 2A / 20A / 200A / 400A
دقت : 5/1 درصد .
اندازه گیری مقاومت ohm/ 2kohm / 20 kohm / 200 kohm / 2 mohm / 20 mohm 200
دقت : یک درصد

اجزای کلمپ آمپر متر

کلمپ آمپر متر از اجزا و قطعات مختلفی تشکیل شده است که هر کدام وظیفه مخصوص به خود دارند. این اجزا شامل:

سنسورهای سنجش جریان برق که در قالب فک طراحی شده اند
سلکتور دستگاه که به کلید گردان نیز می گویند
صفحه دیجیتال برای نمایش میزان آمپر
کلید نور برای پس زمینه
دکمه متوقف کردن اطلاعات نمایش داده شده روی نمایشگر دستگاه
دکمه سنجش میزان حداقل آمپر و حداکثر آمپر
کلیدی جهت اندازه گرفتن جریان برق هجومی
کلید صفر کالیبره
شصتی برای باز کردن فک ها
ورودی برای پروب COM
شاخص مناسب تراز هادی
ورودی برای سنجش ولتاژ و همچنین مقاومت
ورودی مربوط به کلمپ فلکسی

خرید کلمپ آمپر متر

برای خرید یک دستگاه کلمپ آمپر متر بهتر است به نکاتی توجه کنید:

برای خریداری کلمپ آمپر متر مناسب کار خود، به اندازه و یا قطر فک آن توجه کنید.
حتما دقت کنید که با کمک این دستگاه نیاز به اندازه گرفتن کدام پارامترها دارید.
با توجه به محیط کاربرد دستگاه، آن را با درجه حفاظت (IP) مورد نظر خریداری کنید
بهتر است که دستگاهی با قابلیت Auto-Power Off تهیه کنید.
در هنگام خرید باید حتما به متعلقات مربوط به دستگاه و وسایل جانبی آن توجه کنید.
بر حسب نیاز مربوط به کار خود کلاس عایقی دستگاه را انتخاب نمایید.
قیمت کلمپ آمپر متر نیز هم در انتخاب دستگاه متناسب با بودجه شما مهم است.

برای خرید کلمپ آمپر متر میتوانید به روش اینترنتی نیز اقدام کنید، برای این منظور تکترونیکس می تواند شما را در داشتن بهترین انتخاب یاری کند.

قیمت کلمپ آمپر متر

عوامل زیادی در قیمت کلمپ آمپر متر تاثیر گذار هستند که مهم ترین آن ها شامل موارد زیر است:

برند محصول
نمایندگی محصول
فروشگاه فروشنده محصول
مشخصات فنی محصول و...

اما همانور که می دانید نوسان قیمت کلمپ آمپر متر مانند هر محصول دیگری در بازار آنقدر زیاد است که نمی توان قیمت دقیقی برای آن اعلام کرد. برای همین فروشگاه تکترونیکس در تمام ساعات کاری پاسخگوی شما برای استعلام قیمت می باشد. تنها کافی است سوال خود را در پایین صفحه مطرح و یا با شماره 02166721178 تماس بگیرید.

برند های تولید کننده آمپر متر کلمپی

در انتها شما را با بهترین برند هایی که آمپر متر های کلمپی را با بهترین کیفیت عرضه می کنند، آشنا می کنیم:

Hioki

GW instek

Victor

Sunwa

Owon

Lutron
