رئوستا وسیله ای است که می تواند اندازه مقاومت را تنظیم کند و می تواند برای تنظیم اندازه جریان به مدار متصل شود. یک رئوستا از یک سیم با مقاومت بزرگتر و دستگاهی تشکیل شده است که می تواند نقطه تماس را برای تنظیم طول موثر سیم مقاومت تغییر دهد. رئوستا می تواند جریان را محدود کرده و از مدار محافظت کند و توزیع ولتاژ را در مدار تغییر دهد.

این نوع مقاومت می تواند ویژگی های ژنراتور، کنترل سرعت موتور، نورهای کم نور را تغییر دهد. عنصر مقاومت این را می توان بر اساس کاربرد آن مانند روبان یا سیم فلزی، مایع رسانا یا کربن تغییر داد. نوع فلزی تنها زمانی استفاده می شود که جریان متوسط مورد نیاز باشد، نوع کربنی تنها زمانی که جریان دقیقه ای مورد نیاز است و نوع الکترولیتی زمانی که جریان های زیاد مورد نیاز است استفاده می شود.در ادامه بیشتر در مورد آن خواهیم گفت.


خرید رئوستا از سایت تکترونیکس

سایت تکترونیکس در طی فعالیت چند ساله خود همیشه در تلاش است که بهترین محصولات با کیفیت را برای مشتریان عرضه نماید. یکی از این محصولات در تکترونیکس، رئوستا می باشد که شما می توانید برای خرید اینترنتی این محصول از همین جا اقدام نمایید و این محصول را به سبد خرید خود اضافه نمایید.

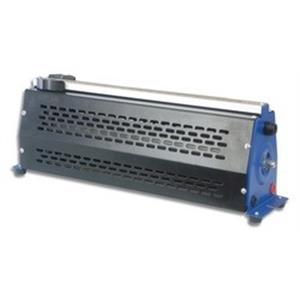

رئوستا BXS-A300A

434

100 اهم + 1/8 آمپر
برای اطلاع از قیمت تماس بگیرید.
رئوستا BXS-A150

138

1000 اهم + 0/4 آمپر
برای اطلاع از قیمت تماس بگیرید.
رئوستا BXS-A600B

137

500 اهم + 1/1 آمپر
برای اطلاع از قیمت تماس بگیرید.
رئوستا BXS-A600A

136

165 اهم + 2 آمپر
برای اطلاع از قیمت تماس بگیرید.

قیمت رئوستا

رئوستاها برای تنظیم توان موتورهای DC، ایستگاه های جوشکاری یا ژنراتورهای الکتریکی (تا توان چند هزار وات) استفاده می شوند. رئوستا با توجه به کاربردی که در محیط های مختلف دارد بر قیمت آن تاثیر می گذارد. شما می توانید برای آگاهی از قیمت رئوستا با شماره های درج شده در سایت  تماس بگیرید.


رئوستا چیست؟

رئوستا یک مقاومت الکتریکی قابل تنظیم است که به صورت سری در یک مدار قرار می گیرد و امکان تغییر شدت جریان را فراهم می کند. به طور کلی از یک مقاومت متغیر تشکیل شده است که اندازه آن به گونه ای است که حداکثر شدت جریانی را که باید از آن عبور کند تحمل کند و مقدار آن بدون وقفه جریان الکتریکی قابل تنظیم باشد.

رئوستا نوعی مقاومت متغیر است. هنگامی که در یک مدار الکتریکی قرار می گیرد، یک رئوستا می تواند برای تنظیم و کنترل مقدار جریان در اطراف آن استفاده شود. آنها این کار را با تغییر مقاومت در مدار انجام می دهند، بدون اینکه منبع تغذیه قطع شود. نام این جزء توسط دانشمند انگلیسی سر چارلز برگرفته از دو کلمه یونانی است. این نوع مقاومت شامل دو ترمینال مانند ترمینال ثابت و ترمینال متحرک می باشد. برخی از انواع رئوستا ها مانند پتانسیومتر شامل سه ترمینال است اما فقط از دو ترمینال استفاده می شود. این مقاومت ها مقدار قابل توجهی جریان دارند. بنابراین هنگام طراحی این مقاومت ها به طور مرتب از مقاومت های سیم پیچ استفاده می شود.

رئوستا ها یکی از انواع متداول مقاومت های متغیر الکترومکانیکی هستند. این بدان معنی است که آنها به کاربران اجازه می دهند در صورت نیاز مقدار مقاومت اهمی خود را به صورت دستی تغییر دهند. نوع متداول دیگر مقاومت متغیر پتانسیومتر است. در حالی که این دو مولفه از نظر شکل و عملکرد کاملا مشابه هستند، بسته به مورد استفاده خاص تا حدودی متفاوت عمل می کنند و رفتار می کنند.


انواع رئوستا

رئوستا ها به سه نوع رئوستا های نوع خطی، نوع چرخشی و نوع از پیش تعیین شده طبقه بندی می شوند.

1- نوع خطی

این نوع رئوستا ها شامل یک خط مقاومتی خطی هستند که در آن ترمینال کشویی می تواند به آرامی روی این خط حرکت کند. دارای دو ترمینال دائمی است اما فقط از یکی از آنها استفاده می کند در حالی که ترمینال دیگر می تواند به نوار لغزنده متصل شود. اینها اغلب در کاربردهای آزمایشگاهی استفاده می شوند.

2-نوع چرخشی

همانطور که از نام آن پیداست، دارای یک خط مقاومتی چرخشی است که اغلب در کاربردهای برق استفاده می شود. این نوع را می توان با شفتی که برف پاک کن در آن قرار می گیرد طراحی کرد. در اینجا برف پاک کن یک کنتاکت کشویی است که می تواند یک چهارم دایره را روی ترمینال حرکت دهد.

3-نوع از پیش تعیین شده

هر زمان که رئوستا ها در برد مدار چاپی استفاده می شوند، از آنها به عنوان رئوستا از پیش تعیین شده بکار گرفته می شود در غیر این صورت تایمر استفاده می شود. اینها در اندازه کوچک هستند و اغلب در مدارهای کالیبراسیون استفاده می شوند. دستگاه های ترمینال دو و سه ترمینال موجود است اما در برخی موارد از دستگاه های سه ترمینالی مانند دستگاه دو ترمینالی استفاده می شود.


مشخصات فنی رئوستا

رئوستا ها از نظر ساختار بسیار به پتانسیومترها مرتبط هستند، اما از آنها به عنوان یک تقسیم کننده پتانسیل استفاده نمی شود، در عوض آنها به عنوان مقاومت های متغیر استفاده می شوند. آنها فقط می توانند از 2 ترمینال به جای 3 پتانسیومتر پایانه استفاده کنند. یک اتصال به یک سر عنصر مقاومتی متصل است، دیگری در برف پاک کن مقاومت متغیر است.

 در گذشته از رئوستا‌ها به‌عنوان دستگاه‌های کنترل قدرت استفاده می‌شد که به صورت سری با بار وصل می‌شدند، درست مانند یک لامپ. در حال حاضر، رئوستا ها دیگر به عنوان تنظیم کننده قدرت استفاده نمی شوند زیرا روشی ناکارآمد است. برای کنترل توان، رئوستا ها در الکترونیک سوئیچینگ با راندمان بالا جایگزین می شوند. در متغیر از پیش تعیین شده، مقاومت ها مانند رئوستا سیمی هستند که در مدارها برای انجام تنظیم یا کالیبراسیون استفاده می شود.


کاربرد رئوستا

برای کاربردهای توان متوسط ( 1 وات)، رئوستات از یک سیم مقاوم در اطراف یک عایق نیم دایره ای، و یک حسگر، یک عنصر رسانای متحرک تشکیل شده است که می تواند با هر چرخشی سیم پیچ تماس برقرار کند. مقاومت با حرکت حسگر در امتداد پیچ ها، با استفاده از یک لغزنده (احساس در ترجمه مستطیل) یا یک دکمه (احساس چرخان) تنظیم می شود.

رئوستا ها عمدتا در نورهای کم نور برای تغییر شدت نور استفاده می شوند. اگر مقاومت رئوستا را تقویت کنیم، جریان الکتریکی از طریق لامپ کاهش می یابد. بنابراین، شدت لامپ کاهش می یابد. به طور مشابه، اگر مقاومت رئوستا را کاهش دهیم، جریان الکتریکی در سراسر لامپ افزایش می یابد. در نهایت، شدت نور افزایش می یابد.

رئوستاها برای افزایش در غیر این صورت کاهش حجم رادیویی و همچنین برای تقویت یا کاهش سرعت موتور الکتریکی یک موتور الکتریکی استفاده می شوند.

اینها اغلب مانند دستگاه های کنترل قدرت مانند کنترل شدت نور، کنترل سرعت موتور، بخاری ها و اجاق ها استفاده می شوند. در حال حاضر اینها به دلیل کارایی پایین در کاربردهای کنترل قدرت استفاده نمی شوند. بنابراین اینها با سوئیچینگ الکترونیک جایگزین می شوند. در کاربردهای کنترل قدرت، آنها با الکترونیک سوئیچینگ جایگزین می شوند.

اینها اغلب در مدارهایی که به دلیل مقاومت ناهموار نیاز به تنظیم و کالیبراسیون دارند استفاده می شوند. در این موارد، رئوستا ها در حین ساخت تغییر می کنند و در غیر این صورت مدار تنظیم می شود.

بنابراین، این همه در مورد یک نمای کلی از رئوستات است. انتخاب این مقاومت بر اساس کاربرد قابل انجام است. معمولا جریان اصلی ترین جنبه نسبت به درجه بندی وات است. هنگامی که از رئوستا برای کنترل موتور استفاده می شود، مهم است که بدانید همه انواع موتورهای DC کنترل سرعت هستند یا خیر. اما، چند نوع موتور AC راحت هستند، بنابراین، زمانی که کنترل سرعت لازم است، باید نوع دقیق موتور AC را دریافت کرد.


پتانسیومتر چیست؟

پتانسیومتر یک مقاومت سه پایانی با تماس کشویی یا چرخشی است که یک تقسیم کننده ولتاژ قابل تنظیم را تشکیل می دهد. اگر فقط از دو پایانه استفاده شود، یک سر و برف پاک کن، به عنوان یک مقاومت یا رئوستات متغیر عمل می کند. ابزار اندازه گیری به نام پتانسیومتر اساسا یک تقسیم کننده ولتاژ است که برای اندازه گیری پتانسیل الکتریکی (ولتاژ) استفاده می شود. کامپونت اجرای همان اصل است، از این رو نام آن است.

پتانسیومتر هایی که توسط مکانیزمی کار می کنند می توانند به عنوان مبدل های موقعیت، به عنوان مثال، در جوی استیک استفاده شوند. پتانسیومترها به ندرت برای کنترل مستقیم توان قابل توجه (بیش از یک وات) استفاده می شوند، زیرا توان تلف شده در پتانسیومتر با توان بار کنترل شده قابل مقایسه است.


تفاوت پتانسیومتر و رئوستا

رئوستا ها و پتانسیومترها هر دو نوع مقاومت متغیر هستند. این دو جزء از نظر شکل و عملکرد مشابه هستند، اما تفاوت‌های کلیدی بین رئوستات و پتانسیومتر وجود دارد.

تفاوت اصلی با پتانسیومترها این است که آنها به عنوان یک تقسیم کننده پتانسیل عمل می کنند که معمولا به عنوان تقسیم کننده ولتاژ شناخته می شود. این بدان معنی است که آنها از این واقعیت استفاده می کنند که ولتاژ در مقاومت ها کاهش می یابد. در عمل، یک تقسیم کننده پتانسیل یا پتانسیومتر به عنوان دو مقاومت به صورت سری عمل می کند، ولتاژ را تقسیم می کند و یک مقدار V جدید برای بخش مدار بین آن ایجاد می کند.

رئوستا یک دستگاه 2 ترمینالی است، در حالی که یک پتانسیومتر یک دستگاه 3 ترمینالی است.

در رئوستا ها از دو ترمینال برای عملیات استفاده می کنیم، در حالی که در پتانسیومتر از سه ترمینال برای عملیات استفاده می کنیم.

یک رئوستا را نمی توان مانند یک پتانسیومتر استفاده کرد در حالی که یک پتانسیومتر را می توان مانند یک رئوستا استفاده کرد.

یک رئوستات به جای موازی با منبع ولتاژ (مانند پتانسیومتر) به صورت سری با بار متصل می شود. این فقط مخروطی خطی را ارائه می دهد، در حالی که یک پتانسیومتر مخروطی خطی و لگاریتمی را ارائه می دهد. مخروطی در این زمینه به رابطه بین موقعیت برف پاک کن و مقاومتی که قطعه ایجاد می کند اشاره دارد.


نحوه کار با رئوستا

اگر بخواهیم مقدار جریان عبوری از مدار را تغییر دهیم، دو گزینه داریم. ما می توانیم مقاومت مدار یا ولتاژ اعمال شده به آن را تغییر دهیم. این رابطه با معادله اصلی قانون اهم نشان داده می شود که معمولاً به صورت V = IR نوشته می شود، که در آن V = ولتاژ، I = جریان، و R = مقاومت. به بیان دقیق، V=IR فرمولی برای تعریف مقاومت الکتریکی است، اگرچه برای اکثر اهداف عملی این فرمول از نظر عملکردی با قانون اهم مناسب است.

لازم به ذکر است که یک رئوستا مستقیما ولتاژ را تغییر نمی دهد. بر خلاف پتانسیومتر، ولتاژ اعمال شده در هر دو بخش و مدار ثابت می ماند. در عوض، یک رئوستا جریان (و در نتیجه ولتاژ عملی) را با افزایش یا کاهش مقاومت تنظیم می کند. نحوه دقیق انجام این کار به نوع مقاومت رئوستات مورد استفاده بستگی دارد. رئوستاهای مختلف دارای حداکثر توان و درجه مقاومت متفاوت هستند که به ترتیب بر حسب وات و اهم بیان شده است.

برای مثال، یک رئوستا خطی، با کشیدن یک برف پاک کن کشویی که با سیم پیچ مستقیم در تماس است، مقاومت را تغییر می دهد. در همین حال، کنترل مقاومت با استفاده از یک رئوستات چرخشی شامل چرخاندن یک دستگیره یا صفحه برای جارو کردن برف پاک کن در اطراف یک سیم پیچ U شکل است. سایر انواع رئوستا اصلی از روش های مشابه اما کمی متفاوت استفاده می کنند.

برای پاسخ به این سوال که « رئوستات ها چگونه کار می کنند؟»، مهم است که بدانیم چگونه یک مدار رئوستات را سیم کشی کنیم. ما باید نقش پایانه ها و اتصالات روی مقاومت را برجسته کنیم:

یک پتانسیومتر از سه پایانه استفاده می کند. یکی در هر انتهای ثابت، و یک اتصال سوم در کنتاکت کشویی یا برف پاک کن. یک رئوستا فقط از دو پایانه فعال استفاده می کند که یکی از آنها به هر دو انتهای ثابت، ثابت می شود (دیگری را می توان تنها گذاشت یا به زمین متصل کرد)، در حالی که دومی به برف پاک کن متصل است.

به این ترتیب، یک پتانسیومتر می‌تواند با جدا کردن یکی از پایانه‌های ثابت، به عنوان یک رئوستا عمل کند. با این حال، یک رئوستا نمی تواند با معکوس کردن فرآیند به یک پتانسیومتر تبدیل شود.

 از آنجایی که رئوستا از طریق یک ترمینال ثابت و یک کنتاکت کشویی متصل می شود، با حرکت برف پاک کن در امتداد یک سیم پیچ، طول فعال بین این دو اتصال را می توان تغییر داد. مسیر طی شده توسط برق که این اتصالات را پل می کند یا دراز یا کوتاه می شود.

به زبان ساده، این تنظیم طول مکانیکی چیزی است که مقاومت متغیری را در مدار ایجاد می‌کند و رئوستا را قادر می‌سازد تا جریان جریان را از A به B تغییر داده و کنترل کند.
