فرکانس متر

 فرکانس متر از جمله ابزار هایی است که در بخش های متفاوت سیستم های مخابراتی و الکترونیکی مورد استفاده قرار می گیرد.
فرکانس متر آنالوگ و دیجیتال، دو گونه کلی این سازه هستند که بر اساس معیار هایی مانند مکان یا کاربرد مد نظر مورد استفاده قرار می گیرند.
به طور کلی فرکانس متر ابزاری است که برای نشان دادن فرکانس یک سیگنال تناوبی ساخته شده است، انواع مختلفی از فرکانس متر ها به بازار های مصرف عرضه شده اند که عمده آنها می توانند فرکانس های زیر 900 هرتز را مورد بررسی قرار دهند.
چگونگی کارکرد این سازه در متوازن قرار دادن دو نیرویی که متضاد یکدیگر هستند، خلاصه می شود، هنگامی که میزان فرکانس وارد شده به دستگاه دچار تغییر شود، تعادل فرکانس متر مختل شده و این اختلال به واسطه حرکت عقربه یا نمایشگر نشان داده می شود.
هنگامی که بخواهید اجزای مختلف یک فرکانس متر را مورد بررسی قرار دهید، شاهد دو سیم پیچ مجزا و یک عقربه متحرک خواهید بود، لازم به ذکر است که هر سیم پیچ کارکرد متفاوتی دارد و عقربه سازه می تواند به راحتی حرکت کند.
بهره گیری از میکروکنترلرها، فرایندی است که امروزه بیش از پیش رواج پیدا کرده است، با رواج پیدا کردن استفاده از این سازه، طراحی و ساخت آن وارد مرحله ی جدیدی شده، و انواع مختلفی از این دستگاه به بازار عرضه شده است.
یکی از سازه های پرمصرف این حوزه میکروکنترلر ای وی آر می باشد که عمده مخاطبان تمایل دارند از آن استفاده کنند.
این دستگاه می تواند کمیت های متعددی را مورد بررسی قرار داده، و مقادیر مختلف آنالوگ را به دیجیتال تبدیل کند.
فرکانس متر دیجیتالی رومیزی FC-2700

480

متتتن توضیحات مختصررررر
برای اطلاع از قیمت تماس بگیرید.

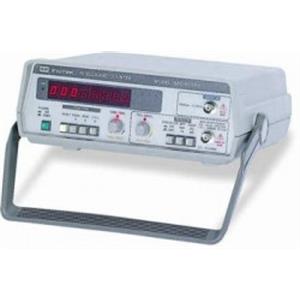

یونیورسال فرکانس متر GFC-8131H
GW instek

191

1/3 گیگا هرتزی 8 رقمی
برای اطلاع از قیمت تماس بگیرید.
یونیورسال فرکانس متر RFC-2601

190

2/4 گیگا هرتز 8 رقمی
برای اطلاع از قیمت تماس بگیرید.


خرید فرکانس متر

خرید ابزاری این چنینی، پروسه دقیق و بی نقصی را می طلبد، چرا که حوزه کاربرد حساس این سازه نمی تواند با وجود یک نقص کوچک وظیفه همیشگی اش را ایفا کند.
فروشگاه های حضوری و اینترنتی بسیاری در سراسر کشور دایر هستند که در حوزه‌ خرید و فروش فرکانس متر فعالیت می کنند، با این حال خرید فرکانس متر از فروشگاه های مجازی رواج بیشتری دارد چرا که افراد با وجود دسترسی بهتر به اطلاعات یک کالا، صرفه جویی در وقت، و کاهش بهای تمام شده محصول ترجیح می‌ دهند از مراجعه به فروشگاه های سنتی صرف نظر کنند، البته که هر دو شیوه دارای مزایا و معایب به خصوصی است.
اگر قصد خرید فرکانس متر و یا ابزار آلاتی از این دست را دارید، فروشگاه بزرگ تکترونیکس می تواند شما را در این امر یاری رساند.
این مجموعه با اعمال قیمت های منصفانه و عرضه کالاهای با کیفیت، توانسته است میزان رضایت مخاطبان خود را بیش از پیش افزایش دهد.
با مراجعه به اطلاعات درج شده در وبسایت می توانید با مشاورین مطرح این حوزه ارتباط گرفته، و سپس کالای درخواستی خود را خریداری کنید.


قیمت فرکانس متر

قیمت سازه ای مانند فرکانس متر تحت تاثیر عوامل کوچک و بزرگ بسیاری در حال گردش است، واضح است که قیمت فرکانس متر هایی که با نام دیجیتال به بازار عرضه می شوند از نوع آنالوگ آن بیشتر است، چرا که کیفیت، کارایی و کاربرد آن نیز در حد بالاتری قرار دارد.
اگر بخواهیم سایر عوامل تعیین کننده قیمت فرکانس متر را مورد بررسی قرار دهیم، باید به مواردی مانند نوسانات بازار های ارزی و تجهیزات اولیه نیز توجه کنیم، چرا که هر یک تاثیر فوق العاده ای بر عدم ثبات قیمت فرکانس متر خواهند داشت.



انواع فرکانس متر

همان طور که در مطالب فوق به آن اشاره شد، انواع مختلفی از فرکانس متر در بازار های مصرف وجود دارند که دسته بندی کلی آن در دو عنوان فرکانس متر آنالوگ و دیجیتال خلاصه می شود.
در گذشته های نه چندان دور افراد استفاده‌ از فرکانس متر آنالوگ رواج بیشتری داشت، اما با گذشت زمان فرکانس متر های دیجیتالی جایگزین نوع آنالوگ آن شدند چرا که دقت بالاتری داشتند و کارکرد با آنان آسان تر بود.


فرکانس متر آنالوگ

فرکانس متر آنالوگ یکی از قدیمی ترین سازه های این حوزه است،‌ این دستگاه طراحی ساده ای دارد و حاوی یک عقربه می باشد که می تواند مقادیر مختلف فرکانس را نشان دهد.
این نوع فرکانس متر دارای دقت محدودی است و احتمال بروز خطا یا نقص در آن وجود دارد، بنابراین افراد تنها زمانی ملزم به استفاده از آن هستند که بخواهند یک منحنی تغییرات را مورد بررسی قرار دهند.
برای بررسی و تعیین فرکانس در تابلو های برق ساختمان و مدار های الکتریکی بهره گیری از فرکانس متر آنالوگ در قالب پلی کربنات می تواند مفید واقع شود.
این نوع فرکانس سنج ها در دو مدل 90 و 240 درجه یافت میشوند، استفاده از این سازه بسیار آسان است و افراد به راحتی می توانند اجزایی مانند شیشه و قاب آن را تعویض کنند.
لازم به ذکر است که باکس این فرکانس متر های آنالوگ معمولا حاوی یک محافظ شیشه ای و قالب پلی کربنات می باشد.



لیست قیمت فرکانس متر





کاربرد فرکانس متر آنالوگ

برخی از کاربرد های برجسته فرکانس متر های آنالوگ عبارت است از:
  • بررسی و استفاده از آن برای سازه های کوچک
  • دخیل در سنجش منحنی تغییرات
  • استفاده از آن برای بررسی کابل ها و مدار های الکتریکی
  • سنجش و بررسی تابلو های برق ساختمان


فرکانس متر دیجیتال

فرکانس متر دیجیتال نوع جدید تری از انواع فرکانس متر است که در دو نوع کلی فرکانس ثابت و متغیر یافت می شود، وجود یک صفحه نمایش، اصلی ترین و بارزترین تفاوتی است که میان سازه جدید و قدیمی به چشم می خورد.
وظیفه این سازه دریافت ولتاژ سینوسی یا همان فرکانس، و تبدیل کردن آن به گروهی از پالس های یک طرفه می باشد، عددی که بر روی صفحه نمایش مشاهده می کنید نشان دهنده فرکانس سیگنال ورودی است، بازه زمانی فرکانس متر تنها کمیت ثانیه را تحت پوشش قرار می دهد و دقت آن تا سه رقم اعشار است.
چنانچه یک فرکانس متر دیجیتال از محدوده مشخص فرکانسی خارج شود، ممکن است یک واکنش غیر قابل پیش بینی را از خود نشان دهد.
اگر نشانگر درج شده بر روی سازه دیجیتالی دچار انحراف شد، دلیل بر آن است که دستگاه یک تغییر فرکانسی را مورد بررسی قرار داده است.
فرکانس متر هایی با نام میکروپروسسوری ساخته می شوند می توانند تا 260 ولت برق صنعتی را دریافت کرده، و فرکانس برق شهری را از 30 تا 900 هرز را به راحتی مورد بررسی قرار دهند.


کاربرد فرکانس متر دیجیتال

اصلی ترین کاربرد های فرکانس متر های دیجیتال عبارت است از:
  • انجام آزمایشات رادیویی
  • مبدل های اندازه گیری
  • اندازه گیری فشار و لرزش
  • اندازه گیری فشار، دما و سایر مقادیر فیزیکی


مدار فرکانس متر دیجیتالی

با گرد هم آمدن lc های دیجیتالی که در مدار کار گذاری شده اند، پدیده ای به نام فرکانس متر به وجود می آید، بر اساس برنامه ی از پیش تعیین شده دستگاه، پایه ی شمارش پالس ها می تواند بالا رونده یا پایین رونده اعمال شود.
پس از قسمت ورودی قطعه ی آمپی فایر آنالوگ در مدار مربوطه قرار می گیرد که می تواند سبب تقویت ولتاژ شود، سپس بخش خروجی مستقیما به شمارنده یا کانتر وصل می شود.


عملکرد فرکانس متر دیجیتال

این دستگاه حاوی یک سازه کوچک تر است که ولتاژ سینوسی فرکانس را به گروهی از پالس های یک طرفه تبدیل می کند، عنوان فرکانس سیگنال ورودی در واقع همان مقدار مشخص شده است که در یک بازه زمانی مناسب دائما تکرار می شود‌.
همزمان با این فرایند واحد هایی که وظیفه شمارش حلقه ها را دارند، بازنشانی می شوند، سپس پالس ها به واسطه دریچه زمان پایه عبور می کنند و کم کم وارد دریچه اصلی می شوند.
در فرکانس متر هایی که به طور دیجیتال طراحی شده اند از چند مدار دیجیتالی بهینه سازی شده بهره گیری می شود.
عضو کانتر یا همان شمارنده با محاسبه کمیت های از پیش تعیین شده بسیاری lc های مربوطه را شمارش و ثبت می کند.
این lc ها در ابتدا پالس های ورودی را شمارش کرده، و پس از آن محصول خروجی به صورت BDC بر روی صفحه نمایش درج می شود.


شمارنده فرکانس متر دیجیتالی

این سازه دارای محدودیت هایی است، چرا که متر ها تنها می توانند پالس های دیجیتالی را تشخیص دهند، به همین خاطر وجود یک مبدل سیگنال آنالوگ به دیجیتال بیش از پیش ضرورت دارد.
به همین خاطر یک مدار مخصوص در سازه های دیجیتالی مورد نیاز است، مداری که بتواند دامنه و موج ورودی فرکانس را به طور محدود و شبیه سازی شده به سطوح TTL برساند.
علاوه بر آن وجود یک عضو نمونه گیرنده از سیگنال ضروری است، عضوی که حاوی بخش هایی مانند تضعیف یا تقویت سطح TTL و اصلاح فاز دامنه باشد.
اساس کار شمارنده ها در محاسبه تعداد فواصل خلاصه می شود، در چنین شرایطی باید یک شمارنده مجزا برای ثبت و محاسبه شمارش ورودی در زمان ثابت وجود داشته باشد.
پس از انجام کلیه این مراحل، قطعه ی صفحه نمایش مقادیر تجزیه و تحلیل شده را مورد بررسی قرار داده و آن را پاک می کند.
با انجام این پروسه سازه می تواند همواره به مقادیر صحیح دسترسی داشته،‌ و احتمال بروز خطا را به حداقل برساند.



خرید فرکانس متر





طراحی و ساخت فرکانس متر دیجیتال

برخی از فرکانس متر های دیجیتال با دخالت میکروکنترلر های صنعتی طراحی و ساخته می شوند، میکروکنترلر PIC16C54 سازه ای است که حاوی 13 پین ورودی و خروجی است.
از این تعداد 12 عدد آن برای انجام فرایند های عادی مورد استفاده قرار می گیرند، عمده کاربرد این پین ها اندازه گیری بخش 4 الی 7 است که میزان فرکانس محاسبه شده را نمایش می دهد.
پین های باقی مانده برای وصل کردن به ثبت داخلی PIC با عنوان RTCC مورد استفاده قرار می گیرند، در این میان پین RTCC می تواند رجیستر های خروجی را محاسبه کند.
در این بخش یک تشدید کننده کریستالی یا سرامیکی استفاده شود، پس از آن فرکانس متر می تواند سیگنال ورودی را محاسبه کند‌، به همین خاطر سازه به یک پردازنده پرسرعت نیازمند است.
تشدید گری که در تراشه به کار رفته است می تواند تا فرکانس 4 MHz را مورد بررسی قرار دهد، این ارقام در حالی ذکر می شوند که تراشه های کریستالی قادرند تا 20MHz را محاسبه کنند.


فرکانس متر ارتعاشی

یکی از ساده ترین مدل های فرکانس متر، نوع ارتعاشی آن است، که معمولا میزان فرکانس منبع را با استفاده از آن به نمایش می گذارند.
فرکانس متر ارتعاشی در دسته بندی فرکانس متر های آنالوگ قرار می گیرد،‌ این سازه با عناوینی مانند فیدر ارتعاشی الکترومغناطیسی نیز شناخته می شود.
یکی از ویژگی های بارز این دستگاه، مقرون به صرفه بودن آن است، چرا که اجزایی که به مرور زمان سبب فرسایش فرکانس متر می شوند در آن وجود ندارد.


کاربرد فرکانس متر ارتعاشی‌

مهم ترین کاربرد های فرکانس متر ارتعاشی عبارت است از:
  • بررسی فرکانس منبع
  • اعمال فرایند مانیتور کردن فرکانس Ac
  • اندازه گیری مدار ها
  • دخیل بودن در تابلو های اندازه گیری فرکانس
  • اندازه گیری ژنراتور
  • اندازه گیری منبع تعیین قدرت


فرکانس متر دیسک چرخان

این نوع دستگاه دارای دو سیم پیچ جداگانه است که به منظور چرخش دیسک کارگذاری شده اند، در این میان یک سیم پیچ دیسک را به جهت موافق عقربه های ساعت، و سیم پیچ دیگر به جهت مخالف عقربه های ساعت می چرخاند.
با بهره گیری از عضو فرکانس سنج دیسک چرخان، سیگنال های ایجاد شده به خوبی تجزیه و تحلیل می شوند، پس از اعمال این مرحله سیم پیچ ابتدایی به صورت موازی به مدار وصل شده و سیم پیچ دوم به طور متوالی بر روی یک اندوکتانس متصل می شود.



عملکرد فرکانس متر

دارای دستگاهی است که ولتاژ سینوسی فرکانس را به یک زنجیره از پالس های یک طرفه تبدیل می کند. فرکانس سیگنال ورودی همن مقدار نمایش داده شده می باشد و بطور میانگین در یک بازه زمانی مناسب از 1/0 - 1 تا 10 ثانیه می باشد.
 همانگونه که واحدهای شمارش حلقه بازنشانی می شوند ، پالس ها از طریق دروازه زمان پایه عبور کرده و وارد دروازه اصلی می گردند که دروازه زمانی برای یک دوره مشخص از بازه زمانی باز می گردند.

قیمت فرکانس متر



کاربردهای فرکانس متر

  • جهت تست تجهیزات رادیویی
  • اندازه گیری دما ، فشار و سایر ارزش های فیزیکی
  •  اندازه گیری لرزش ها
  • مبدل های اندازه گیری


بهترین مدل های فرکانس متر

در ادامه به چند مدل از فرکانس مترهای موجود اشاره می شود :
  1.  فرکانس متر ( کانتر ) ویکتور مدل FRC – 2601 : سیگنال ژنراتور صوتی عقربه ای ، خروج سیگنال سینوسی و مربعی .
  2. فرکانس متر ( کانتر ) گودویل مدل GFC – 8131H : 3/1 گیگا هرتز 8 رقمی .
  3. فرکانس متر رومیزی مستک مدل MS – 6100 : دو کانال ، محدوده اندازه گیری فرکانس از 10 مگاهرتز تا 1300 مگاهرتز . اندازه دوره تناوب در محدوده 1/0 ثانیه تا 1/0 میکرو ثانیه . فقط بر روی کانال A اندازه گیری توتال ، فقط بر روی کانال A از 10 تا 10 مگاهرتز ، حداکثر ولتاژ قابل قبول بر روی کانال A تا 250 ولت و امپدانس ورودی یک مگا اهم و خازن 35 پیکو فاراد ، حداکثر ولتاژ بر روی کانال B تا 3 ولت و امپدانس ورودی 50 اهم ، قابلیت تولید فرکانس تا 10 مگاهرتز .
  4. فرکانس متر لوترون مدل FC – 2500 A : دارای 5/2 گیگا هرتز ، 3 رنج 2500 مگاهرتز ، 100 مگاهرتز و 10 مگاهرتز ، دارای حساسیت بالا در اندازه گیری فرکانس UHF و VGF .


مدار فرکانس متر چگونه عمل می کند؟

این دستگاه دارای دو سیم پیچ تنظیم شده به فرکانس های مختلف و متصل در زاویه سمت راست یکدیگر . در چنین راهی است که کل عنصر با اشاره گر متصل می باشد و می تواند حرکت کند .
 همچنین فرکانس ها در وسط محدوده باعث جریان در دو سیم پیچ می شوند ، تقریباً برابر از نقطه میانی مقیاس می گردد و آن را به اشاره گر نشان می دهد . تغییرات در فرکانس باعث عدم تعادل در جریان در دو سیم پیچ می شود و اشاره گر به حرکتی که اتفاق افتاده پاسخ می دهد
