انرژی ها در طبیعت از نوعی به نوع دیگر تبدیل می شوند. به عنوان مثال، انرژی الکتریکی در یک لامپ هم به انرژی گرمایی و هم به انرژی نوری تبدیل می شود. بسیاری از دستگاه ها و قطعات تبدیل انرژی را فراهم می کنند. منبع تغذیه دستگاهی است که انرژی مورد نیاز مصرف کننده برق را تامین می کند. به عبارت ساده، منبع تغذیه الکترونیکی انواع مختلف انرژی مانند خورشیدی، مکانیکی یا شیمیایی را به انرژی الکتریکی تبدیل می کند.

منبع تغذیه می تواند یک دستگاه جداگانه مانند آداپتور، باتری یا بخشی از دستگاه دیگر مانند منبع تغذیه کامپیوتر باشد. این مبدل ولتاژ از تعدادی قطعات الکترونیکی تشکیل شده است که طیف وسیعی از کاربردهای آزمایشگاهی، خانگی و صنعتی را پوشش می دهد. همه انواع منبع تغذیه را می توان در گروه های مختلف طبقه بندی کرد.

انواع منبع تغذیه

انواع منبع تغذیه از نظر ولتاژ خروجی به دو نوع منبع تغذیه DC و AC طبقه بندی می شوند. منبع تغذیه DC از نظر ساخت داخلی به دو دسته منبع تغذیه خطی و منبع تغذیه سوئیچینگ تقسیم می شود. با توجه به خروجی دستگاه به انواع منبع تغذیه تک خروجی، چند خروجی و قابل برنامه ریزی و از نظر نمایشگر ولتاژ خروجی به دو نوع منبع تغذیه آنالوگ و دیجیتال تقسیم می شوند. که در ادامه به توضیح آن ها خواهیم پرداخت.

ابتدا اجازه دهید در مورد چیستی منبع تغذیه آزمایشگاهی صحبت کنیم. سپس به بررسی عملکرد و نحوه کار با دستگاه منبع تغذیه آزمایشگاهی می پردازیم.

منبع تغذیه آزمایشگاهی چیست؟

به طور کلی نیاز کاربران در آزمایشگاه الکترونیک، یک منبع تغذیه تک کاناله 30 ولت 3 آمپر یا یک منبع تغذیه با دو کانال خروجی می باشد. در برخی از نیازهای خاص، ممکن است به جریان بیشتری نیاز داشته باشیم، به عنوان مثال، هنگام راه اندازی انواع درایورهای پرقدرت، به منبع تغذیه با جریان بالاتر نیاز است. مقدار ولتاژ و جریان مورد نیاز، تعداد کانال های خروجی و مدار محافظ یا ایمنی دستگاه در برابر اضافه بار از پارامترهای مهم منبع تغذیه آزمایشگاهی می باشد.

یکی از ویژگی های مهم منبع تغذیه آزمایشگاهی مدار حفاظت از جریان خروجی است تا در اثر اضافه بار خروجی، آسیبی به آن وارد نشود. دانستن درباره انواع منابع برق برای رفع نیازهای ما بسیار مهم است.

منبع تغذیه AC و DC

همانطور که میدانید ولتاژ موثر برق شهری 220 ولت و از نوع متناوب با فرکانس 50 هرتز می باشد. در تبدیل این انرژی به انرژی مورد نظر ما برای مصارف آزمایشگاهی یا صنعتی در صورتی که خروجی منبع تغذیه به عنوان تجهیزی که عملیات تبدیل انرژی را برای ما انجام می دهد ولتاژ متناوب باشد، آن منبع تغذیه را AC می نامیم. و اگر یک ولتاژ مستقیم در خروجی ظاهر شود، آن را منبع تغذیه DC می نامیم.

گاهی لازم است حساسیت مدار خود را در برابر تغییرات ناگهانی و شدید برق تست کنید یا افت ولتاژ تحت تاثیر کابل های بلند یا غیر استاندارد را جبران کنید، در این صورت باید به سراغ منابع تغذیه متناوب متغیر بروید.

با این حال، در بسیاری از نیازهای خانگی و کاربردهای آزمایشگاهی، منابع تغذیه DC جایگزین مناسبی برای تامین برق تجهیزات قابل حمل یا مدارهایی هستند که به ولتاژ مستقیم نیاز دارند.

نکات مهم هنگام خرید منبع تغذیه آزمایشگاهی متغیر DC و AC عبارتند از:

• توجه به حداکثر و حداقل مقدار وات، ولتاژ، جریان منبع تغذیه
• توجه به حداکثر توان خروجی
• توانایی تولید ولتاژ با حداقل نویز ریپل
• تعداد پایانه های خروجی ثابت و متغیر منبع تغذیه
• دقت و نمایش بالاترین اعشار بر روی صفحه نمایش
• جداسازی خروجی های ثابت و متغیر
• این دستگاه دارای استانداردهای بین المللی می باشد
• شهرت خوب برند دستگاه در بازار داخلی و جهانی
• گارانتی و خدمات پشتیبانی

اگر قصد خرید منبع تغذیه ارزان قیمت و مشاهده لیست قیمت آن را دارید، خرید آنلاین از سایت تکترونیکس را به شما پیشنهاد می کنیم. فروشگاه تکترونیکس تمامی محصولات خود را با گارانتی معتبر عرضه می کند. بنابراین نگران اصالت کالا و خدمات پس از فروش نخواهید بود.

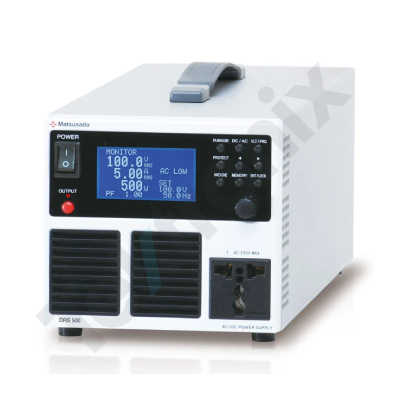

 منبع تغذیه AC

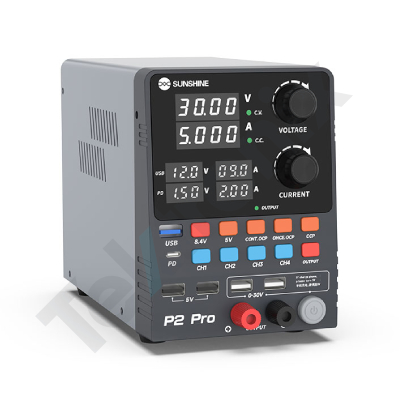

منبع تغذیه DC

منبع تغذیه سوئیچینگ چیست؟

ایده منبع تغذیه سوئیچینگ تغییر حالت روشن و خاموش در ترانزیستور مدار است. به طوری که این عملکرد داخلی دستگاه مزایای عمده ای را نسبت به منابع برق خطی به همراه داشته است. انواع منبع تغذیه سوئیچینگ به دو دسته مدل منبع تغذیه سوئیچینگ متغیر و ثابت تقسیم می شوند. مدل های مختلف منبع تغذیه سوئیچینگ نیز در دو نوع منبع تغذیه سوئیچینگ ریلی و کفی تولید می شود.

معایب منبع تغذیه سوئیچینگ

• توانایی تولید نویز ( این نوع از منبع تغذیه می تواند با کوچکترین نویز،  لوازم برقی را مختل کنند، بنابراین بهتر است از مدار محافظ نویز در این نوع منبع تغذیه استفاده کرد).
• منبع تغذیه سوئیچینگ دارای مدارهای پیچیده‌ای هستند
• دارای تعمیرات وقت گیر و از طرف دیگر خرابی آنها به راحتی قابل تشخیص نیست.
• اگر قطعه‌ای از این منبع تغذیه خراب شود، روی بقیه قطعات نیز می تواند تاثیرگذار باشد.
• گران‌تر از منابع تغذیه خطی هستند.

عملکرد پاور سوئیچینگ در منبع تغذیه چیست؟

عملکرد منبع تغذیه سوئیچینگ به اینگونه است که برق ابتدا از ورودی وارد و سپس از فیوز و بعد از آن از ترمیستور عبور می‌کند. وظیفه‌ی ترمیستور در منبع تغذیه جلوگیری از شوک‌ها و نوسانات ناگهانی برق موجود است. در واقع  ترمیستور برای اتصال نرم مورد استفاده قرار می‌گیرد. بعضی مدارهای منبع تغذیه دارای رزیستور می باشند که این رزیستور بین فاز و نول، موازی با ورودی برق قرار می‌گیرد. وظیفه اصلی رزیستور کنترل میزان ولتاژ برق است، طوری که هنگام افزایش ناگهانی ولتاژ و یا وقوع صاعقه، اتصال را در مدار کوتاه کرده و اجازه عبور برق به مدار را نمی دهد، در نتیجه فیوز می‌سوزد. اگر پاور از برق کشیده شود، خازن‌ها هنوز شارژ دارند از این رو با لمس دو شاخه، دچار برق گرفتگی خواهیم شد.

بعد از لاین فیلتر، وارد یک سو کننده (رکتیفایر) شده و برق AC شهری را به DC تبدیل می‌کند. معمولا از دیودها در مدار برای یکسوسازی استفاده می‌شود. در مدار رکتیفایر دو خازن بزرگ قرار دارد که فرکانس‌های اضافی برق DC را می‌گیرند و صاف می‌کنند و ولتاژ بالاتری تحویل می‌دهند. جریانی که دیودها در مدار یکسو کرده‌اند، جریان خالص نیست و تغییراتی به فرم ریپل سوار شده روی خروجی دارد که در اثر منبع متناوب به وجود آمده . نکته قابل توجه  در این قسمت این است که سیگنالی که در پاور ساپلای در حال یکسوسازی می باشد به شکل یک موج سینوسی ac با دامنه ماکزیمم و فرکانس ثابت باشد.

بعد از حذف فرکانس‌های اضافی موجود در مدار، جریان وارد استندبای (standby) می‌شود؛ این مدار ساختار بسیار پیچیده‌ای دارد، پس از تولید برق 10vdc و 5vdc، این ولتاژ وارد mother board می‌شود.

سپس وارد فیلتر شده و تناوب آن کاهش می یابد و تبدیل به ولتاژ dc می‌شود. مرحله نهایی، عبور از یک تنظیم کننده ولتاژ یا رگولاتور است که بتوانند ولتاژ نهایی مد نظر را تحویل دهد. به این ترتیب این پاور ساپلای توانایی ورودی 120 ولت AC را به خروجی 10 ولت DC تبدیل کند.

 منابع تغذیه سوئیچینگ، مصرف توان، تولید حرارت و وزن و ابعاد مدار را به مقدار قابل توجهی کم می کند. وجود همین ویژگی­ های مثبت باعث شده تا امروزه در کامپیوترها، گوشی‌های تلفن همراه، تلویزیون­ها، شارژرها، درایورهای موتور DC و ..... به عنوان پاور الکترونیک در جهان امروز استفاده وسیعی داشته باشند. در پاور ساپلای سوئیچینگ، المان کنترلی با فرکانس بالایی قطع و وصل می‌شود و دائماً فعال نیست. این ترانزیستور سوئیچینگ وقتی در وضعیت اشباع شده باشد با اختلاف ولتاژ نزدیک به صفر جریان را هدایت می‌کند و در حالتی که کاملا بسته است هیچ جریانی را از خود عبور نمی‌دهد. در نتیجه این ترانزیستور مانند یک سوئیچ ایده ­آل عمل می­کند.

 این نوع از  انواع منبع تغذیه ها، به جای استفاده از اجزای مقاومتی از سلف، خازن و سوئیچ استفاده می ­شود. این قطعات انرژی را انتقال و یا در خود ذخیره می­کنند در نتیجه اتلاف انرژی به صورت گرما اتفاق نمی‌افتد.

همچنین برخلاف رگولاتورهای خطی که تنظیم ولتاژ را فقط به صورت کاهنده در مدار انجام می­دهند، رگولاتور سوئیچینگ می­تواند به صورت کاهنده، افزاینده یا وارونگرِ قطب‌های ولتاژ ورودی، عمل کند. با تغییر دادن محل قرار گرفتن سوئیچ، خازن و سلف می‌توان نوع خروجی مدار را به صورت کاهنده، افزاینده و یا وارونگر پُلاریته تامین کرد.

تفاوت های مهم بین منبع تغذیه ترانسفورماتور خطی و منبع تغذیه سوئیچینگ چیست؟

تفاوت منبع تغذیه سوئیچینگ و ترانسفورماتور خطی در این است که مدار منبع تغذیه ترانسفورماتور خطی بسیار ساده است. اما به دلیل استفاده از ترانسفورماتور گرمای بیشتری تولید می کند و وزن زیادی نیز دارد.

منبع تغذیه ترانسفورماتور به دلیل استفاده از المان های خطی در مدار خود، طراحی ساده، پاسخ گذرا سریعتر و صدای تولید کمتری دارند. منبع تغذیه ترانسفورماتور را می توان در اکثر آزمایشگاه های مهندسی برق به عنوان یک بلوک منبع تغذیه برای الکترونیک مشاهده کرد.

منبع تغذیه سوئیچینگ دارای مزیت دقت بالا، اتلاف انرژی کم، ابعاد کوچکتر و قدرت بیشتر به دلیل استفاده نکردن از ترانسفورماتور کاهنده یا افزایش دهنده است. یکی از معایب منبع تغذیه سوئیچینگ پیچیدگی مدار و البته افزایش قیمت آن است. کاربرد منبع تغذیه سوئیچینگ 12 ولت و 5 ولت با قابلیت برق بالا در شارژرهای موبایل، رایانه های شخصی، درایورها، روشنایی ساختمان و منبع تغذیه برخی از دستگاه ها مانند درایورهای موتور DC می باشد. از مزایای منبع تغذیه سوئیچینگ می توان به تولید برق بالا، وزن کمتر و اندازه کوچکتر اشاره کرد.

منبع تغذیه تک خروجی، چند خروجی و قابل برنامه ریزی

منابع تغذیه بر اساس تعداد پایانه‌های خروجی که در اختیار کاربر قرار می‌دهند تقسیم می‌شوند. برخی از مدل‌های ارزان‌قیمت منبع تغذیه تنها یک خروجی و دو پایانه مثبت و منفی را برای دریافت ولتاژ به ما می‌دهند که در بیشتر مواقع غیر قابل تغییر است.

اما در مدل های پیشرفته تر، خروجی های متعددی دارند که می توانند مقادیر از پیش تعیین شده و ثابت یا مقادیر ولتاژ و جریان مورد نظر کاربر را ارائه دهند.

همچنین منبع تغذیه قابل برنامه ریزی منبعی است که توسط کامپیوترها از طریق زبان رابط نرم افزاری و پروتکل های ارتباطی قابل کنترل است و می تواند دستورات متنی را برای کار خود دریافت کرده و خروجی مورد نظر را ارائه دهد. این ویژگی پیشرفته به ویژه در تولید ولتاژ متغیر و جایی که مقادیر ولتاژ ذکر شده است، مفید است.

قیمت منبع تغذیه قابل برنامه ریزی به دلیل ویژگی های خاص آن از جمله دقت بالا و همچنین ریپل و نویز کمتر با انواع پاورهای معمولی متفاوت است.

كاربرد منبع تغذیه

یکی از لوازم ضروری برای استفاده در آزمایشگاه الکترونیک صنعتی و راه اندازی مدار الکترونیکی انواع منبع تغذیه آزمایشگاهی می باشند.

این نوع دستگاه یکی از رایج ترین تجهیزات در فرآیند تست و اندازه گیری در آزمایشگاه های الکترونیک و مخابرات می باشد. هر جا که نیاز دارید ولتاژ ورودی را با مقدار تنظیم شده و مناسب به مدار خود اعمال کنید یا قطعات الکترونیکی و الکترومکانیکی را با آن تست کنید.

اهمیت منبع تغذیه دقیق و کم نویز هنگام بررسی مدارهای الکترونیکی به شدت احساس می شود. دانشجویان رشته های مرتبط مهندسی برق و همچنین صنعتگران و مهندسین الکترونیک به خوبی از حساسیت منبع تغذیه به عنوان ورودی و اولین بلوک پایه مدار خود آگاه هستند.این بلوک می تواند نقش یک ورودی مناسب را در راستای تحلیل مدار ایفا کند. با ایجاد ولتاژ با نوسانات کم و بدون تغییرات ناگهانی و یا با ایجاد نویز و تقویت آن و همچنین نوسانات ولتاژ و جریان که بیش از حد انتظار است، نتایج یک پروژه دانشگاهی یا یک صنعت را تحت تاثیر قرار داده و آسیب جدی به مدار وارد می کند.

منبع تغذیه چگونه کار می کند؟

سهولت استفاده از منبع تغذیه در کنار کاربردهای فراوان و مهم آنها در آزمایشگاه های الکترونیک، آنها را به یکی از تجهیزات محبوب تبدیل کرده است.

گاهی این محبوبیت باعث بی توجهی به عملکرد صحیح دستگاه می شود. با ولتاژ پایین، مدارهای کنترلی و فیوزهای الکترونیکی، عدم اطلاع از نحوه عملکرد منبع تغذیه ممکن است به مدار آسیب برساند. یکی از قابلیت های منابع تغذیه که بسیار مهم است، ولتاژ ثابت و حالت جریان ثابت است و در مدل های پیشرفته تر، مقاومت ثابت و حالت های برق ثابت مورد توجه است.

همانطور که می دانید بر اساس قانون اهم، جریان و ولتاژ رابطه معکوس و منحصر به فردی با یکدیگر دارند که به آن مقاومت مدار یا بار می گویند. اگر جریان یا ولتاژ را به مدار اعمال کنید، دیگری با مقاومت مدار و قانون اهم تعیین می شود. بنابراین، نمی توانید ولتاژ و جریان را به طور همزمان تعیین کنید و منبع تغذیه به عنوان منبع ولتاژ ثابت یا منبع جریان ثابت در دسترس است.

در مدل های قدیمی پاورها که فقط یک خروجی با ولتاژ و جریان ثابت برای دستگاه در نظر گرفته می شد، فقط حالت ولتاژ ثابت موجود بود و نمی توانستیم از دستگاه به عنوان منبع جریان ثابت استفاده کنیم. در مدل های جدید آزمایشگاه و ترانسفورماتور. منبع تغذیه سوئیچینگ متغیر، جریان خروجی را می توان محدود و ثابت کرد تا مقدار آن از حد مشخص شده تجاوز نکند.

به عنوان مثال زمانی که از حالت ولتاژ ثابت دستگاه استفاده می کنید و اجازه داده اید جریان مدار تغییر کند، باید به کمک پیچ تنظیم کننده جریان به نام Current Limiter یک محدوده جریان برای دستگاه مشخص کنید. اگر این حد خیلی زیاد باشد و پیچ تنظیم جریان روی مقادیر بسیار پایین تنظیم شود، دستگاه نمی تواند تغییرات لازم را در جریان اعمال کند و به طور خودکار به حالت جریان ثابت رفته و ولتاژ غیر ثابتی را به مدار اعمال می کند.

همچنین برخی مدارها برای کار باید به حداقل مقدار جریان برسند، بنابراین انتخاب حد مجاز جریان صحیح بسیار مهم است. بهتر است از انتخاب مقادیر جریان بالا خودداری شود تا در صورت بروز خطا و جریان زیاد به مدار آسیبی وارد نشود.

تولید نویز در منبع تغذیه به چه معناست؟

از آنجایی که انواع منبع تغذیه سوئیچینگ در فرکانس های بالا کار می کنند، می توانند امواج رادیویی ساطع کنند. این تشعشعات گاهی اوقات ممکن است باعث تداخل الکترومغناطیسی در دستگاه های دیگر شود.

البته لازم به ذکر است که یکی از چندین تست استاندارد در پاورهای تولیدی ما تست EMI می باشد که بر اساس استاندارد میزان تداخل الکترومغناطیسی را کنترل می کند.

البته فقط به توضیحات داده شده بسنده نکنید. در صورت نیاز می توانید با ثبت سفارش منبع تغذیه به شکل دلخواه بهینه ترین مشخصات منبع تغذیه را به دست آورید و منبع تغذیه ارزان مورد نیاز خود را خریداری کنید و یا برای خرید منبع تغذیه وارد فروشگاه تکترونیکس شوید، منبع تغذیه سوئیچینگ مورد نظر خود را طراحی کنید .

هر نوع منبع تغذیه ای که می خواهید، از ولتاژ، جریان، برق کم تا ولتاژ، جریان، منبع تغذیه سوئیچینگ با توان بالا ولتاژهای ویژه، افزایش ولتاژ منبع تغذیه سوئیچینگ، تعداد و جرم کم، در فرم ثبت سفارش کافی است. ساخت منبع تغذیه سفارش و خرید پاور. همکاران ما در اسرع وقت پاسخگوی شما خواهند بود.

سرعت پاسخ گذرا

در اکثر منبع تغذیه ها، سرعت پاسخ خروجی مهم نیست، اما برخی از منابع تغذیه هستند که سرعت پاسخ خروجی در آنها اهمیت بیشتری دارد. در اینجا لازم به ذکر است که آنچه باعث کندی منبع تغذیه می شود، پردازنده ها، مدارها و سایر دستگاه ها نیستند.

اغلب عاملی که سرعت منبع تغذیه را کاهش می دهد خازن ها هستند و در برخی از منابع تغذیه خاص ممکن است سلف ها نیز باعث این کاهش پاسخگویی شوند.البته این موضوع به این معنی نیست که با حذف یا کاهش سرعت پاسخگویی قابل افزایش خازن ها راافزایش داد.

همانطور که می دانید خازن ها منابع ذخیره انرژی هستند و پایداری ولتاژ را در منبع تغذیه تضمین می کنند که مزیت آنهاست. بنابراین با افزایش ظرفیت، پایداری ولتاژ افزایش می‌یابد و سرعت پاسخ کاهش می‌یابد.

اما برعکس، اگر ظرفیت خازن کاهش یابد، پایداری ولتاژ کاهش یافته و سرعت پاسخ افزایش می یابد. در نتیجه بسته به سرعت و پایداری در نظر گرفته شده توسط کارفرما، ظرفیت خازن باید تامین شود که مربوط به نوع بار است.

ویژگی های اصلی خروجی

با توجه به انواع مختلف سفارشات منبع تغذیه، تولید کنندگان منابع تغذیه را در توان، ولتاژ و جریان های مختلف تولید می کنند.

توان منبع تغذیه که واحد آن وات است و ضریب ولتاژ و جریان خروجی است، می تواند مقادیر متفاوتی داشته باشد. به عنوان مثال منبع تغذیه خانگی مانند شارژرهای موبایل که 5 وات تا توان های بالا مانند 1000 وات، 5 کیلووات و بالاتر هستند.

ولتاژهای مورد نیاز نیز بسته به بار و عملکرد متفاوت است. ولتاژ می تواند از چند ولت شروع شود و تا منبع تغذیه ولتاژ بالا تا 5 هزار ولت (5 کیلو ولت) افزایش یابد. جریان همچنین می تواند از چند دهم آمپر شروع شود تا فن ها راه اندازی شود و در دستگاه های جوشکاری به 200 آمپر برسد. برای خرید منبع تغذیه و یا دریافت قیمت منبع تغذیه می توانید با مشاوره با کارشناسان شرکت تکترونیکس بهترین انتخاب را داشته باشید.

مزایای منبع تغذیه

از مزایای منبع تغذیه می توان به سادگی، قابلیت اطمینان، سطح سر و صدای کم و هزینه کم اشاره کرد.

برند های تولید کننده منبع تغذیه

از برند های تولید کننده منبع تغذیه میتوان موارد زیر را نام برد که از بهترین ها نیز هستند:

• GW instek
• Megatek
• Rayan Nik

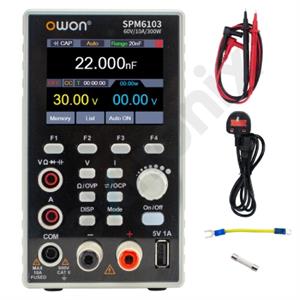

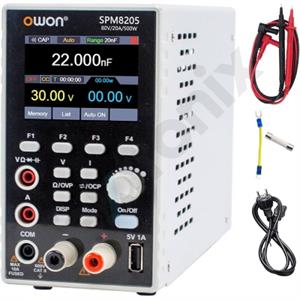

• Owon

قیمت منبع تغذیه

فروشگاه تکترونیکس با توجه به سابقه بسیار درخشانی که در فروش انواع ابزار آلات و تجهیزات و همینطور منبع تغذیه دارد،  توانسته با کیفیت ترین نوع منبع تغذیه را از برندهای مختلف در اختیار خریداران و مشتریان قرار دهد . فروشگاه تکترونیکس تا به حال توانسته با کیفیت ترین و ارزانترین قیمت منبع تغذیه را از بین تمامی شرکت های تامین کننده تجهیزات و متنوع ترین برندهای موجود در بازار ایران و جهان را در اختیار خریداران قرار دهد.

از این رو اگر قصد خرید منبع تغذیه را دارید، می توانید با مشاوران ما تماس بگیرید تا بهترین برند منبع تغذیه را با توجه به کاربرد  مد نظر از آن انتخاب کنید.
