ارت سنج چیست؟ همه چیز در مورد دستگاه ارت تستر (0 تا 100)
ارت سنج
قبل از هر چیز بهتر است بدانیم ارت تستر چیست؟ ارت سنج یا ارت تستر دستگاهی است که برای اندازه گیری مقاومت سیستم ارتینگ (زمین سازی) در تجهیزات الکتریکی استفاده می شود. این دستگاه با بررسی مقاومت بین الکترودهای زمین و مدار الکتریکی، اطمینان می دهد که مسیر مناسبی برای عبور جریان های نشتی یا خطا به زمین وجود دارد. انتخاب نادرست سازه ای این چنینی می تواند خسارت های جبران ناپذیری را به دنبال داشته باشد، بسیار مهم است. با ما همراه باشید، زیرا قصد داریم از مرحله آشنایی تا خرید ارت سنج را به طور کامل بررسی و تحلیل کنیم.

ارت سنج چیست؟

ارت تستر یا ارت سنج یکی از ابزارهای کلیدی در صنعت برق است که به منظور اندازه گیری مقاومت سیستم های زمین (ارتینگ) به کار می‌رود. سیستم ارتینگ نقش مهمی در ایمنی افراد و تجهیزات الکتریکی ایفا می کند، زیرا در صورت وجود جریان های نشتی یا خطا، این جریان ها را به زمین هدایت کرده و از خطراتی مانند برق گرفتگی یا آسیب به تجهیزات جلوگیری می کند.
ارت تستر به ویژه در تاسیسات الکتریکی، ساختمان ها و صنایع مورد استفاده قرار می گیرد تا اطمینان حاصل شود که مسیر مناسبی برای هدایت جریان های نشتی به زمین وجود دارد.

کاربرد ارت تستر چیست؟

افرادی که اقدام به خرید ارت تستر می‌ نمایند، می توانند با توجه به حوزه کاری خود،‌ استفاده های گوناگونی از آن داشته باشند. این دستگاه در ارزیابی ایمنی تیرهای چراغ برق، سیستم های صاعقه گیر و پست های خیابانی نقشی کلیدی دارد.
 در برج های مخابراتی، سیستم های تلفن همراه و مخازن گاز پالایشگاه ها، استفاده از ارت سنج برای کاهش خطرات الکتریکی و اطمینان از ایمنی ضروری است. از دیگر کاربردهای این دستگاه می توان به استفاده در استودیوهای ضبط صدا، سرورها و اتاق های کنترل اشاره کرد، جایی که حفاظت از تجهیزات حساس و اطمینان از عملکرد بدون اختلال اهمیت زیادی دارد.

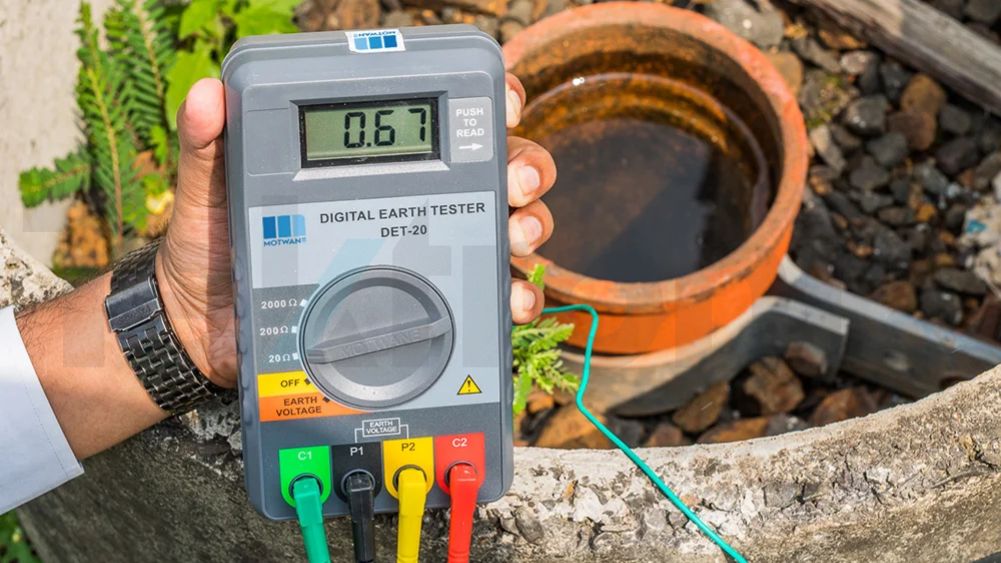

ارت تستر چیست؟

نحوه کارکرد ارت تستر

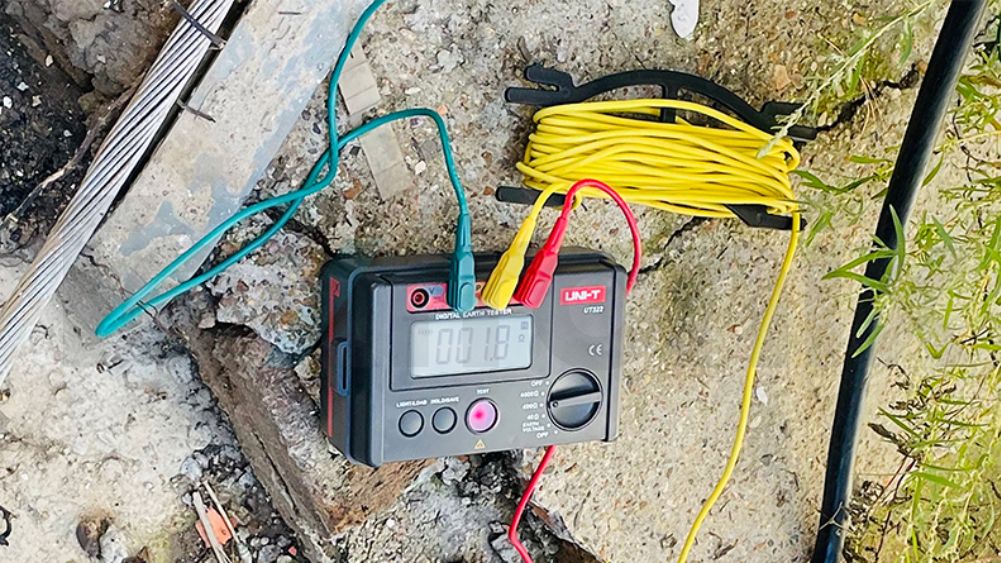

این دستگاه شامل یک نشانگر دیجیتال، سه میخ (چشمه) برای فرو بردن در زمین، و سیم‌ های اتصال برای اندازه گیری مقاومت زمین است. نحوه کار دستگاه به این شکل است که سنبله ها در زمین در فواصل 5 تا 10 متری قرار داده می شوند. پس از اتصال سیم ها به دستگاه و میخ ها، با روشن کردن دستگاه، جریان کوچکی به زمین تزریق شده و مقاومت زمین بر حسب اهم بر روی نمایشگر نشان داده می شود.
این فرآیند به صورت ساده و سریع انجام می شود و نتیجه به طور مستقیم بر روی صفحه نمایش دستگاه قابل مشاهده است.
دستگاه های ارت تستر دیجیتال می توانند داده های اندازه گیری شده را ذخیره کرده و برای تحلیل های بعدی مورد استفاده قرار دهند. این ویژگی به خصوص برای مهندسان برق و تکنسین‌ها بسیار مفید است؛ چرا که به آنها امکان می دهد وضعیت سیستم ارتینگ را به صورت دقیق و منظم بررسی کنند.
برای اینکه بدانید نحوه کار ارت تستر چیست؟ باید بگوییم که این دستگاه با استفاده از جریان متناوب، مقاومت زمین را اندازه گیری می کند. این جریان متناوب در خاک جریان پیدا می کند و به کاهش اثرات نامطلوب خاک که به دلیل واکنش های شیمیایی یا ایجاد EMF بازگشتی به وجود می آیند، کمک می کند. جریان متناوب باعث به حداقل رساندن نوسانات و ایجاد اندازه گیری دقیق تری از مقاومت زمین می شود.

انواع ارت تستر

برای اینکه متوجه شویم که انواع ارت تستر چیست، ابتدا لازم است سه دسته اصلی آن را بشناسید. این سه نوع شامل ارت تستر سه پین و چهار‌پین، ارت تستر دیجیتال و آنالوگ و ارت تستر کلمپی هستند.
  1. ارت تستر سه پین: در سه پین از سه میخ (سنبله) استفاده می شود که دو پین کمکی برای تزریق جریان به زمین و یک پین اصلی برای اندازه گیری مقاومت زمین به کار می رود. این نوع دستگاه برای اندازه گیری مقاومت در سیستم های ارتینگ ساده خوب عمل می کند.
  2.  ارت تستر چهار‌پین: از چهار میخ برای اندازه گیری دقیق تر مقاومت زمین استفاده می کند؛ دو پین برای تزریق جریان و دو پین دیگر برای اندازه گیری ولتاژ در زمین به کار گرفته می شود. این روش دقت بالاتری دارد و مناسب برای سیستم های پیچیده تر و حساس تر است.
  3. ارت تستر های آنالوگ: از یک عقربه مکانیکی برای نمایش نتایج استفاده می کنند که خواندن آنها نیاز به دقت بیشتری دارد. این دستگاه ها ساده و مقرون ‌به ‌صرفه هستند؛ اما دقت آنها نسبت به نوع دیجیتال کمتر است.
  4.  ارت تسترهای دیجیتال: به دلیل نمایش دقیق و سریع نتایج بر روی صفحه نمایشگر دیجیتال، محبوب تر هستند. علاوه بر دقت بالا، امکانات بیشتری نظیر ذخیره داده ها و اتصال به دستگاه های دیگر برای تجزیه و تحلیل نتایج را ارائه می دهند.
  5. ارت تستر کلمپی (Clamp Meter): یکی از پیشرفته ترین انواع ارت تستر است که برای اندازه گیری مقاومت زمین بدون نیاز به سنبله یا میخ های اضافی استفاده می شود. این دستگاه از طریق قرار دادن گیره (کلمپ) دور سیم ارت، جریان الکتریکی کوچکی را القا می نماید و مقاومت زمین را بدون نیاز به قطع سیستم یا دسترسی مستقیم به زمین اندازه گیری می کند. ارت تستر کلمپی برای تست سریع و ساده در مکان هایی که دسترسی به زمین دشوار است، کاربرد فراوانی دارد و برای اندازه گیری‌های دوره ای بسیار مفید است.

اجزای اصلی ارت تستر

برای اینکه بدانید اجزای تشکیل دهنده ارت سنج چیست؟ بهتر است در ادامه با بررسی دقیق و کامل این قطعات همراه ما باشید.
  • کموتاتور و برس‌ها: کموتاتور یک قطعه مکانیکی است که جریان را در آرمیچر ژنراتور تغییر می دهد. برس ها، که همیشه به کموتاتور متصل هستند، جریان الکتریکی را از بخش های ثابت به بخش‌های متحرک دستگاه منتقل می کنند. چیدمان برس ها طوری است که جریان حتی پس از چرخش کموتاتور به یکی از سگمنت ها منتقل شود.
  • سیم پیچ های جریان و ولتاژ: ارت تستر دارای دو سیم‌ پیچ جریان و ولتاژ است که هر کدام از دو سر ترمینال تشکیل شده اند. یکی از سیم‌ پیچ ها به الکترودهای کمکی و دیگری به زمین متصل می شود. سیم ‌پیچ پتانسیل مستقیماً به ژنراتور DC متصل شده و در فضای بین آهنرباهای دائمی قرار می گیرد.
  • نشانگر اندازه گیری: سیم ‌پیچ ولتاژ به یک نشانگر متصل است که مقاومت زمین را روی یک مقیاس مدرج نشان می دهد. انحراف نشانگر بر اساس نسبت ولتاژ سیم‌ پیچ ولتاژ به جریان سیم ‌پیچ جریان تعیین می شود.



ارت سنج



مزیت های استفاده از ارت تستر

ارت تسترها طوری شده اند که استفاده از آن‌ها برای کاربران مختلف، حتی با تجربه های متفاوت، ساده و آسان باشد. این دستگاه ها معمولاً دارای رابط های کاربری ساده ای هستند که به کمک آن ها می توان پارامترها را به راحتی تنظیم و داده های مربوط به مقاومت زمین را به سرعت دریافت کرد.
وجود نمایشگرهای دیجیتال و مقیاس های مدرج، باعث می شود که نتایج اندازه‌گیری به صورت شفاف و دقیق قابل مشاهده باشد. یکی از مزایای کلیدی ارت تستر این است که برای انجام اندازه گیری ها نیازی به جدا کردن کابل های سیستم نیست. این ویژگی باعث می شود که دستگاه ها بدون اختلال در عملکرد سیستم های الکتریکی کار کنند و نیازی به قطع برق یا جداسازی بخش های مختلف مدار وجود نداشته باشد. این مزیت به ویژه در زمان هایی که حفظ تداوم کار سیستم‌ها اهمیت دارد، بسیار کارآمد است.

ویژگی‌های مهم ارت سنج چیست؟

ارت تسترها به گونه ای طراحی شده اند که در هنگام استفاده از آن‌ها خطرات احتمالی مانند برق گرفتگی یا آسیب به تجهیزات کاهش پیدا کند. این دستگاه ها از پروتکل های ایمنی پیشرفته برای جلوگیری از خطاها و مشکلات فنی بهره می‌برند و اغلب دارای مکانیزم های محافظتی برای جلوگیری از بروز خطاهای انسانی یا فنی هستند. به این ترتیب، کاربر می‌تواند با اطمینان خاطر از آن‌ها استفاده کند.
در مواردی که نیاز به اندازه گیری مقاومت زمین در شرایط سخت مانند زمین‌های سنگی، سخت یا غیر مسطح وجود دارد، ارت تسترها عملکرد بالایی دارند. این دستگاه ها معمولاً با طراحی مقاوم و قابل حمل عرضه می شوند که امکان استفاده در محیط های مختلف را فراهم می کند.
 برخی مدل ها دارای پروب های خاصی هستند که به کاربر اجازه می دهند تا به‌ سادگی در زمین‌های سخت و چالش برانگیز مقاومت زمین را اندازه گیری کند.

روش‌های اندازه‌گیری با ارت تستر

اندازه گیری میزان مقاومت دستگاه ارت توسط ارت سنج، با شیوه های گوناگونی انجام می شود، برخی از این روش ها عبارت اند از:
روش بدون کوبیدن میله: در این روش برای اندازه گیری مقاومت زمین نیازی به کوبیدن الکترودهای کمکی در زمین نیست. این تکنیک از طریق دستگاه های کلمپی انجام می‌شود که جریان نشتی یا مقاومت را بدون ایجاد تماس مستقیم با زمین اندازه گیری می کنند؛ سریع و ساده است و نیاز به حداقل دخالت در محیط دارد، اما برای برخی از شرایط خاک دقت کمتری دارد.
روش ارت مرده: از یک سیستم ارتینگ غیر فعال یا غیر قابل استفاده، به عنوان مرجع برای اندازه گیری مقاومت زمین استفاده می شود. این روش زمانی کاربرد دارد که امکان استفاده از الکترودهای جدید وجود نداشته باشد. از آنجایی که سیستم های ارت مرده ممکن است دچار فرسودگی یا خوردگی شده باشند، دقت نتایج به وضعیت سیستم ارتینگ بستگی دارد.
روش سه نقطه: رایج ترین روش برای اندازه گیری مقاومت زمین است. در این روش سه الکترود در زمین قرار داده می شوند؛ یکی به‌عنوان الکترود اصلی زمین و دو الکترود کمکی که برای این کار نیاز است. جریان از یک الکترود کمکی عبور می کند و ولتاژ بین الکترود اصلی و الکترود دیگر اندازه گیری می شود.
روش شیپ: این روش به معنای پتانسیل الکتریکی خاک به صورت سطحی است. در روش شیپ، الکترودها در چندین نقطه در زمین دفن شده و مقاومت زمین بر اساس پتانسیل الکتریکی خاک در سطح محاسبه می شود. این روش اغلب در تحقیقات زمین‌شناسی و برای اندازه گیری دقیق‌تر مقاومت زمین در سطوح بزرگتر استفاده می شود.
روش الکترود متصل: مقاومت سیستم زمین از طریق اتصال به یک الکترود دیگر که قبلاً در زمین قرار داده شده است، اندازه گیری می‌شود. این الکترود به عنوان مرجع استفاده می شود و اندازه گیری‌ها بر اساس اختلاف پتانسیل بین الکترود اصلی و مرجع انجام می شود. این روش زمانی مفید است که یک سیستم ارتینگ موجود به‌عنوان الکترود مرجع قابل استفاده باشد.



ارت تستر



دو روش دیگر برای اندازه گیری؛ چیدمان مثلثی و افت پتانسیل تا 62 درصد

در روش چیدمان، سه الکترود در قالب یک مثلث در زمین قرار داده می شوند و مقاومت بین هر جفت از الکترودها اندازه گیری می شود. این چیدمان به تعیین مقاومت متوسط زمین در یک منطقه بزرگ کمک کرده و برای بررسی دقیق تر مناطق بزرگتر یا سیستم های ارتینگ پیچیده تر به کار می رود.
روش دیگر جهت اندازه گیری میزان مقاومت دستگاه ارت توسط ارت سنج افت، پتانسیل تا 62 درصد نام دارد. برای این روش، الکترودهای کمکی در فواصل مختلف از الکترود زمین اصلی قرار داده می شوند و افت ولتاژ بین آن‌ها اندازه گیری می شود. زمانی که الکترود کمکی در فاصله 62 درصدی از الکترود جریان قرار بگیرد، مقاومت زمین به صورت دقیق اندازه گیری می شود.
آیا می دانید که بهترین روش برای اندازه گیری توسط ارت سنج چیست؟ در واقع پتانسیل تا 62 درصد نام بسیار دقیق است و برای ارزیابی مقاومت زمین در شرایط خاص مانند خاک های با هدایت بالا مناسب است.

چگونه یک ارت تستر مناسب انتخاب کنیم؟

برای انتخاب یک ارت تستر مناسب باید به چند نکته کلیدی توجه کرد. ابتدا، دقت دستگاه اهمیت بالایی دارد، زیرا دقت اندازه گیری می تواند تاثیر مستقیمی بر ایمنی و کارایی سیستم های زمین داشته باشد.
در پروژه های حساس مانند مخابرات یا استودیوهای ضبط، دقت بیشتر از الزامات اصلی است. همچنین، قابلیت های ارت تستر باید با نوع کاربرد پروژه هماهنگ باشد؛ به عنوان مثال، دستگاهی که توانایی اندازه گیری مقاومت زمین در چند نقطه را دارد، برای پروژه های بزرگ و پیچیده مانند برج های مخابراتی یا پالایشگاه‌ها مناسب تر است. نوع کاربرد نیز تعیین کننده نوع دستگاه است؛ برخی پروژه ها به دستگاه های ساده و برخی به دستگاه هایی با قابلیت های پیشرفته تر نیاز دارند. نهایتاً، مقاومت دستگاه در برابر شرایط محیطی و سهولت استفاده نیز از دیگر عوامل مهم در انتخاب ارت تستر مناسب برای پروژه های مختلف هستند.

قیمت ارت تستر

با توجه به تنوع بالای دستگاه های ارت تستر موجود در بازار، نمی توان قیمت ثابتی برای آن‌ها تعیین کرد. هر مدل بر اساس ویژگی ها و امکانات متفاوتی که دارد، با قیمت‌های مختلفی عرضه می شود. علاوه بر این، عواملی مانند نوسانات قیمت ارز، هزینه تجهیزات وارداتی و شرکت سازنده نیز به صورت غیرمستقیم بر کاهش یا افزایش قیمت ارت تستر تأثیر می گذارند.
یکی از دلایل محبوبیت فروشگاه بزرگ تکترونیکس، ارائه محصولات با کیفیت بالا و قیمت منصفانه است که این ویژگی آن را از بسیاری از رقبا متمایز کرده است.



ارت سنج چیست؟



ارتباط ارتینگ با ارت تستر چیست؟

ارتینگ الکتریکی فرآیندی است که در آن انرژی الکتریکی در صورت بروز اتصال کوتاه یا خطا، به طور مستقیم به زمین منتقل می شود. این کار از طریق اتصال نول منبع تغذیه یا بخشی از تجهیزات به زمین انجام می گیرد و مسیری با مقاومت کم برای جریان زیاد فراهم می کند.
ارتینگ به دلیل نقش حیاتی اش در ایمنی، در صنایع مختلف مانند مخابرات، صاعقه گیرها، تصفیه خانه های آب، ساختمان های مسکونی، بیمارستان ها و صنایع سنگین کاربرد دارد.
ارت تستر (ارت سنج) در ارتباط مستقیم با ارتینگ قرار دارد، زیرا این دستگاه برای اندازه گیری مقاومت سیستم ارتینگ استفاده می شود. از آنجایی که مقاومت ویژه خاک و شرایط محیطی می توانند بر عملکرد سیستم ارتینگ تاثیر بگذارند، استفاده منظم از ارت سنج جهت اطمینان از کارایی و ایمنی سیستم ارتینگ ضروری است. این ابزار به مهندسان و تکنسین‌ها کمک می کند تا از مقاومت کم و عملکرد مناسب سیستم ارتینگ اطمینان حاصل کنند.

سوالات متداول

مقدار استاندارد مقاومت زمین چه مقدار است؟

مقدار استاندارد مقاومت زمین باید کمتر از 5 اهم باشد، اما این مقدار بسته به نوع سیستم و کاربرد ممکن است متفاوت باشد.

نحوه نگهداری و کالیبراسیون ارت ‌سنج چگونه است؟

نگهداری صحیح و کالیبراسیون دوره ای دستگاه برای اطمینان از دقت اندازه گیری ها ضروری است. بهتر است دستگاه در شرایط مناسب نگهداری شود و به صورت دوره ای بررسی شود.

با استفاده از ارت سنج نیاز به تخصص خاصی دارد؟

 اگرچه استفاده از ارت سنج نسبتاً ساده است؛ اما داشتن دانش پایه ای درباره الکتریسیته و سیستم های ارتینگ باعث دقت و ایمنی بیشتر می شود.
