آموزش 0 تا 100 طراحی و ساخت فرکانس متر (مراحل ساخت + عکس)

 ۱۴۰۳/۰۷/۰۴
آموزش 0 تا 100 طراحی و ساخت فرکانس متر (مراحل ساخت + عکس)

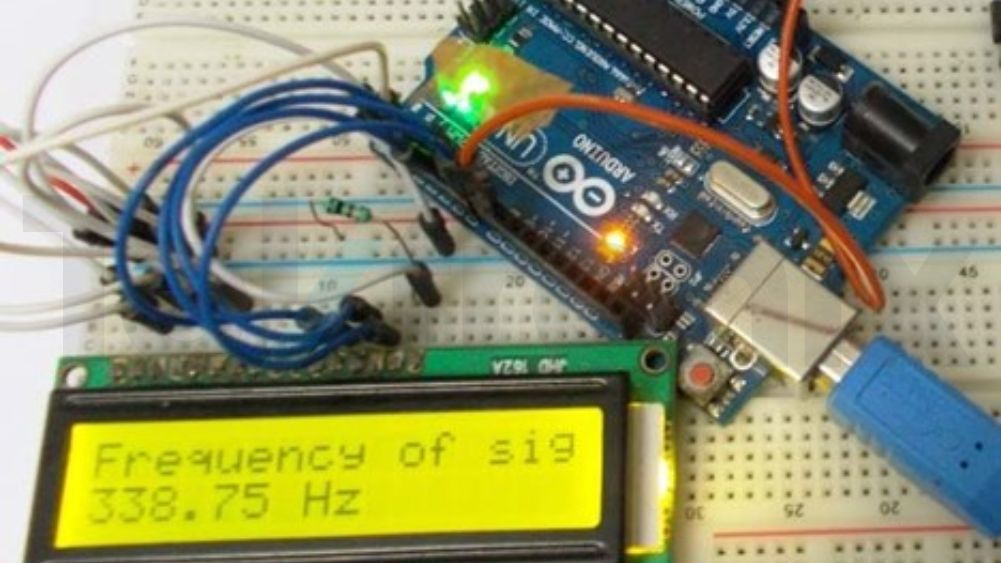

ساخت فرکانس متر

ساخت فرکانس متر

ساخت فرکانس متر که از گذشته جزء ابزارهای بسیار مهم بوده، در دنیای اندازه گیری‌ های الکترونیکی بسیار حائز اهمیت است؛ زیرا از تلفن‌ هوشمند گرفته تا سیستم‌ مخابراتی، همه به نوعی نیازمند اندازه گیری دقیق فرکانس ‌ها هستند. درک فرکانس سیگنال‌ ها به ما این امکان را می دهد تا کیفیت و کارایی سیستم های الکترونیکی و مخابراتی را بهبود ببخشیم.
در این مقاله، به بررسی مراحل ساخت یک فرکانس متر ساده خواهیم پرداخت و نشان می دهیم که چگونه می توان از این ابزار جهت اندازه گیری دقیق فرکانس سیگنال ‌های مختلف بهره برد.

اصول فرکانس ‌سنجی و کاربردهای آن

سنجش فرکانس به معنای اندازه گیری تعداد نوسانات یک سیگنال در واحد زمان (هرتز) است و کاربرد گسترده ای در الکترونیک، مخابرات و صنعت دارد. دستگاه ‌های فرکانس سنج برای شمارش نوسانات سیگنال ورودی در یک بازه زمانی مشخص استفاده می شوند.
فرکانس‌ سنجی ابزار کلیدی برای تنظیم، تعمیر و بررسی صحت عملکرد تجهیزات مخابراتی است. تنظیم دقیق فرکانس سیگنال ها در باندهای مختلف رادیویی، تلویزیونی و ماهواره ای نیازمند استفاده از فرکانس ‌سنج ها است. استفاده از این ابزارها باعث می شود تا مهندسان از پایداری و دقت سیگنال های ارسال و دریافت شده اطمینان حاصل کنند و هرگونه اختلال یا انحراف فرکانس را به ‌سرعت شناسایی و برطرف کنند.
این دستگاه ها عملکرد دقیق سیستم ‌های الکترونیکی را تجزیه و تحلیل کرده و نوسانات سیگنال‌ های مختلف را مورد ارزیابی قرار می دهند. علاوه بر این، در فرآیند تست و عیب یابی مدارهای دیجیتال و آنالوگ نیز نقش مهمی ایفا می ‌کنند.
دقت در ساخت فرکانس متر همواره مورد توجه مهندسان بوده است زیرا این ابزار در اندازه گیری تغییرات سیگنال‌ های الکتریکی و الکترومغناطیسی ناشی از پدیده های طبیعی مانند زمین لرزه ها، امواج جوی و جریان های الکتریکی نیز استفاده می‌ شود.
این دستگاه در حوزه پزشکی نقش بسیار مهمی در تحلیل و پردازش سیگنال ‌های زیستی ایفا می‌ کند. برای مثال، دستگاه های تصویربرداری مغزی مثل الکتروانسفالوگرافی و دستگاه‌ تصویربرداری قلبی یعنی الکتروکاردیوگرافی نیز از فرکانس سنجی برای اندازه گیری سیگنال های نوسانی مغز و قلب استفاده می کنند. این سیگنال ها که به شکل امواج الکتریکی تولید می‌ شوند، توسط دستگاه ‌های فرکانس‌ سنجی ثبت و تحلیل می شوند.

ابزارهای لازم برای ساخت فرکانس متر

قبل از اقدام به ساخت هر دستگاهی باید ابزارهای مورد نیاز برای ساخت را تهیه کنید. شما برای ساخت فرکانس متر به یک برد مدار چاپی یا برد بورد نیاز دارید. برد مدار چاپی برای ساخت نهایی مدار استفاده می‌ شود؛ اما برای پروتوتایپ ‌ها و آزمایش ‌ها می توان از برد بورد استفاده کرد که نیاز به لحیم کاری ندارد و امکان جا به جایی قطعات را فراهم می‌کند.
برای اندازه گیری ولتاژ، جریان و مقاومت مدار به‌ منظور تست صحیح عملکرد قطعات نیاز به مولتی متر پیدا می کنید. جهت بررسی سیگنال ‌های ورودی و خروجی مدار و اطمینان از صحت شکل و فرکانس سیگنال ‌ها باید اسیلوسکوپ داشته باشید.
منبع تغذیه آزمایشگاهی که ولتاژ های مختلف هنگام آزمایش مدار را تامین می کند ضروری است. برای اتصال قطعات مختلف به یکدیگر باید از سیم های مناسب که اتصال ایمن و صحیحی را به ارمغان می آورند استفاده کنید.

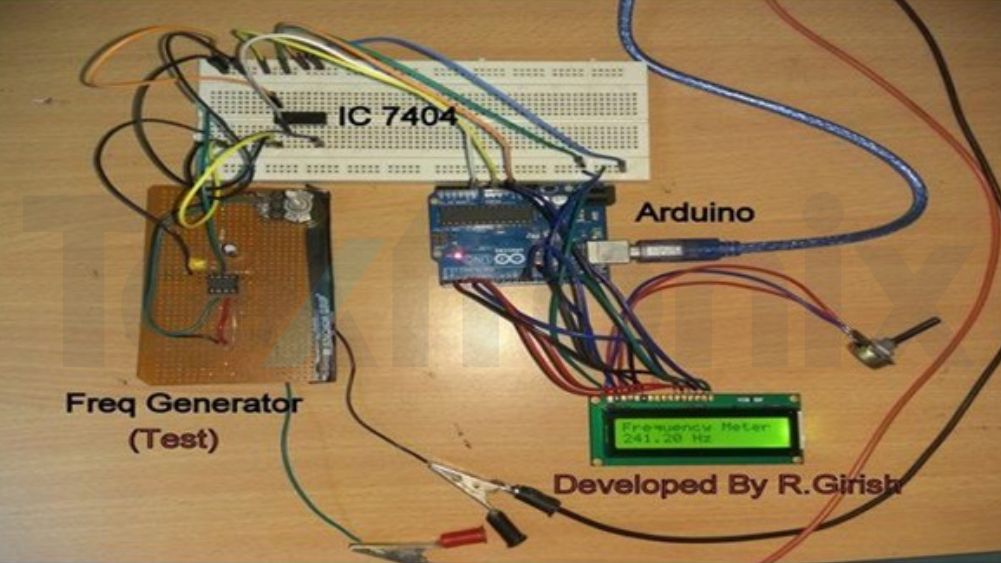

ساخت فرکانس متر

قطعات مورد نیاز برای ساخت فرکانس ‌متر

برای ساخت فرکانس متر یا فرکانس‌ سنج، نیاز به مجموعه ای از قطعات و ابزارهای الکترونیکی است که سیگنال‌ های ورودی را دقیق اندازه گیری و نمایش دهند. در ادامه، به اجزای اصلی در ساخت آن اشاره می شود:
  1. میکروکنترلر (Microcontroller): میکروکنترلر به عنوان قلب دستگاه عمل کرده و مسئول پردازش سیگنال ورودی و محاسبه فرکانس است. این قطعه برنامه ریزی می شود تا پالس‌ها را شمارش کرده و فرکانس نهایی را محاسبه کند.
  2. مدار تقسیم‌ کننده فرکانس (Frequency Divider): برای کاهش فرکانس ‌های بالا به محدوده ای که میکروکنترلر بتواند آن را پردازش کند.
  3. نوسان ‌ساز کریستالی (Crystal Oscillator): این قطعه مثل یک منبع زمانبندی دقیق برای فرکانس ‌متر استفاده می شود و با تولید سیگنال های زمان بندی، دقت بالایی در شمارش پالس ‌ها فراهم می کند.
  4. صفحه نمایش (Display): نمایشگر LCD یا 7Segment که جهت نشان دادن مقدار فرکانس اندازه گیری شده به کار می رود.
  5. تقویت کننده (Amplifier): تقویت سیگنال های ورودی ضعیف و تطبیق سطح سیگنال با مدار های شمارش نیز نیازمند یک قطعه در ساخت فرکانس متر است؛ این تقویت کننده ها اغلب با استفاده از آپ امپ ها ساخته می شوند.
  6. مدار شکل ‌دهنده سیگنال (Signal Conditioning Circuit): آن ها وظیفه تبدیل سیگنال ورودی آنالوگ یا نامنظم به یک سیگنال دیجیتال پایدار و واضح را دارند که میکروکنترلر بتواند آن را به ‌درستی پردازش کند.
  7. منبع تغذیه (Power Supply): مدار به یک منبع تغذیه پایدار نیاز دارد تا ولتاژ مناسب برای تمام قطعات را مهیا کند. اغلب منبعی 5 یا 3.3 ولتی برای تغذیه میکروکنترلر و دیگر قطعات استفاده می‌شود.
  8. دیود محافظ (Protection Diode): برای محافظت از مدار در برابر سیگنال‌ های ورودی با ولتاژ بالا. این دیودها کمک می کنند تا ولتاژهای اضافی که به مدار آسیب می زنند، مسدود شوند.
  9. آی سی شمارنده (Counter ICs): آی سی های شمارنده می ‌توانند با دقت بالایی تعداد نوسانات سیگنال ورودی را در واحد زمان شمارش کنند.
  10. خازن‌ ها و مقاومت ‌ها: برای فیلتر کردن نویز ها و تثبیت سیگنال‌ های الکتریکی استفاده شده و در کنار دیگر بخش‌ های مدار باعث بهبود دقت و عملکرد این دستگاه می ‌شوند.
ساخت فرکانس متر



مراحل ساخت فرکانس ‌متر

ابتدا، طراحی مدار فرکانس ‌متر با استفاده از یک میکروکنترلر یا IC مناسب انجام می شود. سپس، اجزای اصلی مانند نوسان‌ ساز، تقویت کننده و نمایشگر انتخاب می شوند. در مرحله بعد، مدار را بر روی بورد طراحی کرده و اجزا را لحیم ‌کاری می کنیم.
پس از آن، برنامه ‌نویسی میکروکنترلر برای خواندن سیگنال ورودی و محاسبه فرکانس انجام می شود. در نهایت، دستگاه را تست کرده و در صورت نیاز تنظیمات لازم را اعمال می کنیم تا دقت و عملکرد بهینه حاصل شود. این مراحل به شما امکان می دهد تا یک فرکانس‌ متر کارآمد بسازید.



ساخت فرکانس متر



آزمایش و تست عملکرد بعد از ساخت فرکانس ‌متر

آزمایش و تست عملکرد فرکانس ‌متر شامل مجموعه ای از مراحل است که هر کدام به دقت خاصی نیاز دارد. ابتدا، بررسی منبع تغذیه انجام می‌ شود؛ این کار با استفاده از مولتی ‌متر برای اندازه‌گیری ولتاژ تأمین ‌شده به قطعات مختلف انجام می شود.
در مرحله بعد، بررسی سیگنال ورودی صورت می گیرد. سیگنال ورودی باید با استفاده از مولد سیگنال تنظیم و شکل موج آن با اسیلوسکوپ بررسی شود تا از صحت و پایداری سیگنال اعتماد حاصل گردد. سپس، شمارش پالس ها توسط میکروکنترلر تست می شود. در این مرحله، با اعمال فرکانس ‌های مختلف به مدار، دقت شمارش پالس‌ بررسی خواهد شد.
برای بررسی دقت نوسان ‌ساز کریستالی، صحت فرکانس ‌های ورودی و نمایش نتایج باید آزمایش شود. نوسان‌ ساز کریستالی باید دقیقاً فرکانس‌ های مورد نظر را تولید کند و نتایج باید با مقادیر واقعی تطابق داشته باشد. تقسیم ‌کننده فرکانس نیز باید تست شود تا مطمئن شویم که فرکانس‌ های بالا به درستی کاهش داده شده و به محدوده‌ای قابل پردازش برای میکروکنترلر تبدیل می شود.
بعد از ساخت فرکانس متر، اندازه گیری فرکانس‌ های مختلف برای بررسی دقت مدار با فرکانس ‌های گوناگون انجام می شود. در نهایت، پایداری مدار باید مورد آزمایش قرار گیرد. سیگنال‌ های ورودی باید برای مدت طولانی به مدار اعمال شوند تا از پایدار بودن نتایج اطمینان حاصل شود و نوسانات ناخواسته شناسایی و رفع شوند.
اگر مشکلاتی در طول تست ها مشاهده شد، باید عیب‌ یابی با دقت انجام شود. با استفاده از مولتی‌ متر و اسیلوسکوپ، ولتاژ و سیگنال ‌ها بررسی و مشکلات شناسایی و رفع شوند. در آخر، برای کالیبراسیون مدار، نوسان‌ ساز و سایر بخش های حساس باید تنظیم شوند تا دقت اندازه گیری ها بهبود یابد. این کار شامل تنظیم صحیح نوسان ساز و تطبیق نتایج با فرکانس های مرجع است.

سوالات متداول

آیا می توان از آردوینو برای ساخت فرکانس متر استفاده کرد؟

 بله، آردوینو یکی از بهترین گزینه ها برای ساخت فرکانس ‌متر است زیرا برنامه نویسی آن آسان است و می توان به راحتی با سنسورها و نمایشگرها ارتباط برقرار کرد.

 فرکانس متر به کامپیوتر متصل می شود؟

 با استفاده از رابط های USB یا سریال، می توان داده ها را به کامپیوتر منتقل کرد و تجزیه و تحلیل بیشتری انجام داد.

آیا فرکانس متر می تواند فرکانس های AC و DC را اندازه گیری کند؟

معمولاً فرکانس مترها برای اندازه گیری فرکانس های AC طراحی شده اند، اما می توانند با استفاده از تکنیک های خاصی، فرکانس های DC را نیز اندازه گیری کنند.
