پاور متر فیبر نوری چیست و چه ویژگی های خاصی دارد؟

 ۱۴۰۴/۰۸/۱۴
پاور متر فیبر نوری چیست و چه ویژگی های خاصی دارد؟

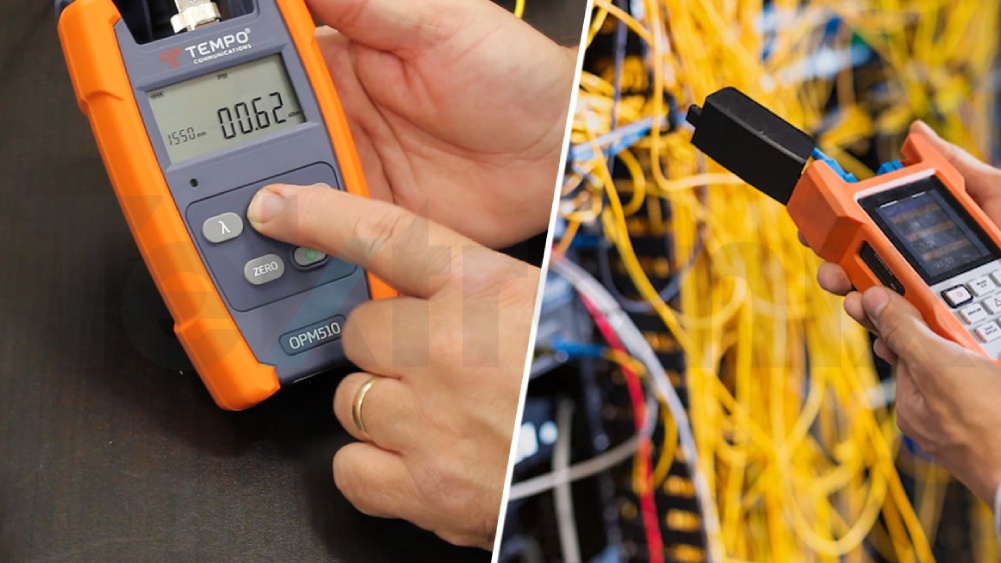

پاور متر فیبر نوری

پاورمتر فیبر نوری

امروزه فیبر نوری نقش مهمی در اتصالات شبکه ای داشته و به علت سرعت بالا و پایداری آن، توانسته به یکی از واجبات در صنعت شبکه و انتقال داده ها شود. یکی از اصلی‌ترین ابزارهایی که در تست و نگهداری شبکه‌های فیبر نوری استفاده می‌شود، پاورمتر فیبر نوری یا (Optical Power Meter) است. این ابزار به تکنسین‌ها و مهندسان شبکه کمک می‌کند تا توان نوری عبوری از فیبر را به‌صورت دقیق اندازه‌گیری کرده و از صحت عملکرد لینک اطمینان یابند.


پاورمتر فیبر نوری چیست؟

پاورمتر فیبر نوری ابزاری است که به کمک آن، توان سیگنال نوری موجود در شبکه های فیبر نوری را اندازه گیری می کنند. این دستگاه معمولاً مقدار توان را بر حسب dBm یا mW نمایش می‌دهد و یکی از ابزارهای ضروری برای عیب یابی، تست و راه‌اندازی شبکه‌های فیبر نوری محسوب می شود.
در واقع، همان‌طور که مولتی‌متر برای برق کاربرد دارد، پاورمتر فیبر نوری نیز نقش مشابهی در دنیای فیبر نوری ایفا می‌کند. بدون آن، بررسی سلامت سیگنال‌های نوری و تشخیص افت، قطعی یا ضعیف شدن پایداری در مسیر فیبر عملاً غیرممکن است.


نحوه عملکرد پاورمتر فیبر نوری

برای درک بهتر عملکرد پاورمتر فیبر نوری باید بدانیم که سیگنال در فیبر نوری به‌جای الکترون، از فوتون تشکیل شده است. این وسیله با استفاده از دیودهای نوری (Photodiode) این فوتون‌ها را دریافت کرده و مقدار انرژی آن‌ها را به سیگنال الکتریکی می کند. پس از آن این سیگنال های پردازش شده و توان نوری را به‌ صورت عددی روی نمایشگر دستگاه نشان می دهد.
به طور خلاصه فرآیند کلی سنجش پاورمتر فیبر نوری به شکل زیر است:
  • اتصال فیبر نوری به ورودی پاورمتر (معمولاً از طریق کانکتور SC، FC یا LC)
  • دریافت سیگنال نوری توسط سنسور داخلی
  • تبدیل نور به جریان الکتریکی
  • محاسبه و نمایش مقدار توان بر حسب dBm
در برخی مدل‌های پیشرفته‌ تر پاورمتر، قابلیت کالیبراسیون خودکار و ذخیره داده نیز وجود دارد.


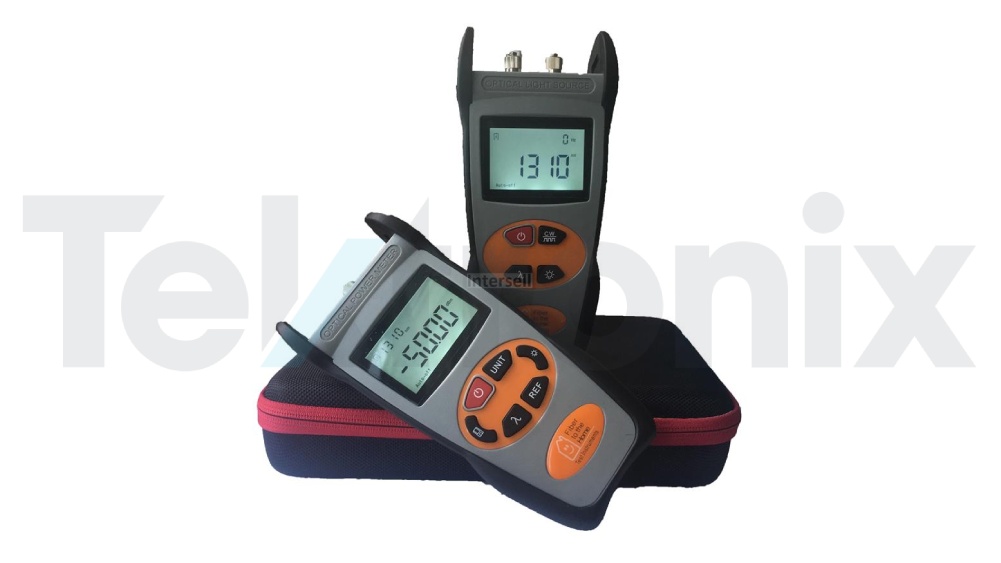

پاور متر فیبر نوری


اجزای تشکیل‌دهنده پاورمتر فیبر نوری( Optical Power Meter)

پاورمتر فیبر نوری معمولاً از بخش‌های زیر تشکیل شده است:
  • سنسور نوری (Detector): مهم ترین بخش این دستگاه بوده که انرژی نور را اندازه گیری می کند.
  • فیلتر نوری: برای اطمینان از اندازه‌گیری دقیق در طول‌ موج‌های مشخص (به طور مثال 850، 1310 و 1550 نانومتر).
  • مدار تقویت‌کننده و پردازنده: وظیفه این قسمت تحلیل و پردازش داده ها بوده و نمایش آن روی صفحه می باشد.
  • نمایشگر دیجیتال: مقدار توان را بر حسب واحد های dBm یا mW نشان می دهد.
  • منبع تغذیه یا باتری: تامین انرژی مورد نیاز دستگاه.
در برخی مدل‌ها، امکانات جانبی اعم از پورت USB برای انتقال داده، حافظه داخلی و منوی چند زبانه نیز وجود دارد.


کاربردهای پاورمتر فیبر نوری

کاربرد اصلی پاورمتر فیبر نوری در تست، نصب، و عیب‌یابی شبکه‌های نوری است. چند نمونه از مهم‌ترین استفاده‌ها:



  • اندازه‌ گیری توان خروجی منبع نوری یا فرستنده (Transmitter): عملکرد و قدرت سیگنال نوری را ارزیابی نموده و قوی یا ضعیف بودن آن را میسنجد.
  • تست افت توان (Loss Test): توان ورودی و توان خروجی را مقایسه کرده و میزان تضعیف سیگنال موجود در مسیر فیبر را نشان می دهد.
  • عیب‌یابی در شبکه‌های فیبر نوری: پس از تست افت توان، شکستگی، آلودگی یا قطعی بوجود آمده در کانکتور ها را اعلام می کند.
  • اندازه‌ گیری توان در سیستم‌های CATV و FTTH: در پروژه‌ های مخابراتی و شبکه‌ های خانگی، برای کنترل توان سیگنال فیبر نوری در نقاط مختلف استفاده می‌شود.
  • تست عملکرد تجهیزات نوری: برای تست ابزار هایی مثل ماژول‌های SFP، مبدل‌های نوری و پچ‌کوردها نیز استفاده می شود.


انواع پاورمتر فیبر نوری

 به طور کلی پاورمتر ها بر اساس نوع کاربرد و دقت اندازه‌ گیری به چند دسته تقسیم می‌شوند:

پاورمتر دستی (Handheld)

این نوع از پاورمتر سبک، قابل حمل و بسیار مناسب برای تکنسین های میدانی بوده و برای تست افت توان به کار گرفته می شود؛ این مدل معمولا منبع تغذیه نداشته و به وسیله باتری کار می کنند.

پاورمتر رومیزی (Bench-top)

این نوع به علت دقت بالایی که دارد، توانسته در مراکز آزمایشگاهی و محیط های صنعتی جای خود را ثابت کند. این مدل از پاورمتر فیبر نوری قابلیت ذخیره سازی و تحلیل داده ها را نیز دارد.

پاورمتر یکپارچه با OTDR

برخی دستگاه‌های OTDR مجهز به پاورمتر داخلی هستند تا تست توان نوری و بازتاب آن را به‌ صورت هم‌ زمان انجام دهند.

پاورمتر چند کاناله

این پاورمتر قادر است که توان سیگنال نوری را در چند مسیر یا چند طول موج مختلف به طور همزمان اندازه گیری کند.

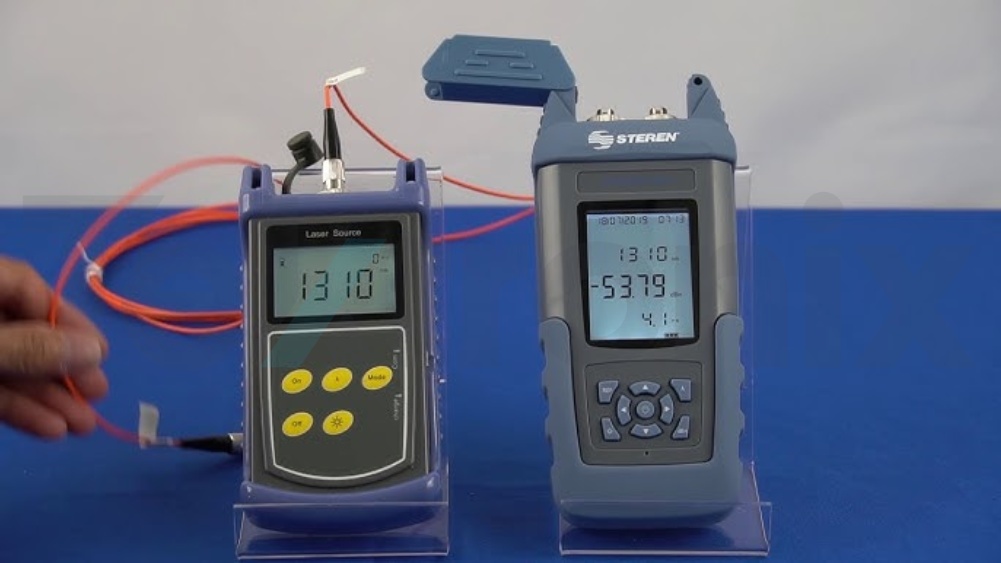

پاور متر فیبر نوری



نکات مهم در انتخاب و خرید پاورمتر فیبر نوری

هنگام خرید پاورمتر فیبر نوری باید چند نکته کلیدی را در نظر بگیرید تا انتخاب درستی داشته باشید:
  • دامنه اندازه‌گیری: قبل از خرید توجه داشته باشید که دستگاه انتخابی بتواند در محدوده مورد نظر شما توان نوری را اندازه گیری کند.
  • طول‌ موج‌های پشتیبانی‌شده: دستگاه باید با طول موج های رایج شبکه شما سازگار باشد. مانند 850، 1310 و 1550 نانومتر و غیره
  • دقت اندازه‌ گیری: هر مدل دارای مقدار خطاهایی هستند. به طور مثال مدل های حرفه ای دارای خطای کمتر از 0.2 dB بوده که از همین رو، برای کار های بسیار حساس مناسب بوده و عملکرد مطلوبی برای کاربر دارند.
  • نوع کانکتور ورودی: اطمینان حاصل کنید که پاورمتر با کانکتورهای رایج شبکه ها(SC، FC، LC) سازگار باشد.
  • ویژگی‌ های جانبی:  قابلیت ذخیره داده ها، کالیبراسیون خودکار، پورت USB و یا نمایشگر رنگی می‌ تواند در کاربرد های حرفه‌ ای مفید باشد.
  • برند و گارانتی معتبر: برندهای معتبر مانند EXFO، Yokogawa، Anritsu، Fluke Networks و Deviser از بهترین تولید کنندگان پاورمتر فیبر نوری هستند.


آموزش کار با پاورمتر فیبر نوری

کار با پاورمتر فیبر نوری چندان پیچیده نیست، اما برای به‌ دست آوردن نتایجی دقیق باید مراحل زیر را با دقت انجام بدید:

  • تمیز کردن کانکتورها: قبل از هربار استفاده باید کانکتور های فیبر نوری و ورودی پاورمتر با اسپری تمیز کننده فیبر یا دستمال مخصوص پاکسازی شوند تا وجود چربی یا گرد و غبار، خللی در نمایش مقادیر ایجاد نکنند.
  • اتصال صحیح کابل: برای اتصال پاورمتر از آداپتور یا کانکتور مناسب( مانند SC یا FC) استفاده کنید تا فیبر به طور صحیح در جای خود قرار بگیرد و هیچ نوری از مسیر نشت نکند.
  • انتخاب طول‌ موج مناسب: طول موج را متناسب با منبع نوری خود انتخاب کنید؛ زیرا انتخاب نادرست طول موج سبب بی دقتی در نتیجه اندازه گیری پاورمتر شما خواهد شد.
  • اندازه‌ گیری توان ورودی و خروجی: برای تست افت توان خروجی ها باید هرکدام را جداگانه با منبع تغذیه خود تست کرده و اختلاف آن را یادداشت نمایید. این اختلاف میزان افت شبکه شما خواهد بود.
  • ثبت و تحلیل داده‌ها: داده ها نتایج خود را همیشه ثبت و نگارش کنید؛ هر چند در مدل های جدید پاورمتر ها، قابلیت ذخیره سازی وجود داشته و این قابلیت برای پروژه های بزرگ بسیار کارآمد واقع شده است.



نگهداری و کالیبراسیون پاورمتر فیبر نوری

برای اینکه پاورمتر نوری همیشه دقت بالایی داشته باشد، باید به‌ طور منظم نگهداری و سرویس شود. ما به شما چند مورد از این نکات را معرفی کردیم:
  • کالیبراسیون دوره‌ ای: هر ۱۲ تا ۱۸ ماه یک‌ بار باید دستگاه توسط مراکز معتبر کالیبره شود تا از خطای اندازه‌ گیری جلوگیری شود.
  • جلوگیری از ضربه و رطوبت: پاورمتر ابزار حساسی بوده پس بهتر است در کیف مخصوص نگهداری شود و از سقوط یا تماس با مایعات در امان باشد.
  • تعویض به‌ موقع باتری‌ ها: کاهش شارژ یا خرابی باتری ممکن است باعث تضعیف در دقت اندازه گیری شود.
  • به‌ روزرسانی نرم‌افزار: برخی مدل‌ از پاورمتر ها از طریق پورت USB به رایانه متصل شده و امکان آپدیت نرم‌ افزار داخلی را دارند که عملکرد و دقت را بهبود میبخشد.

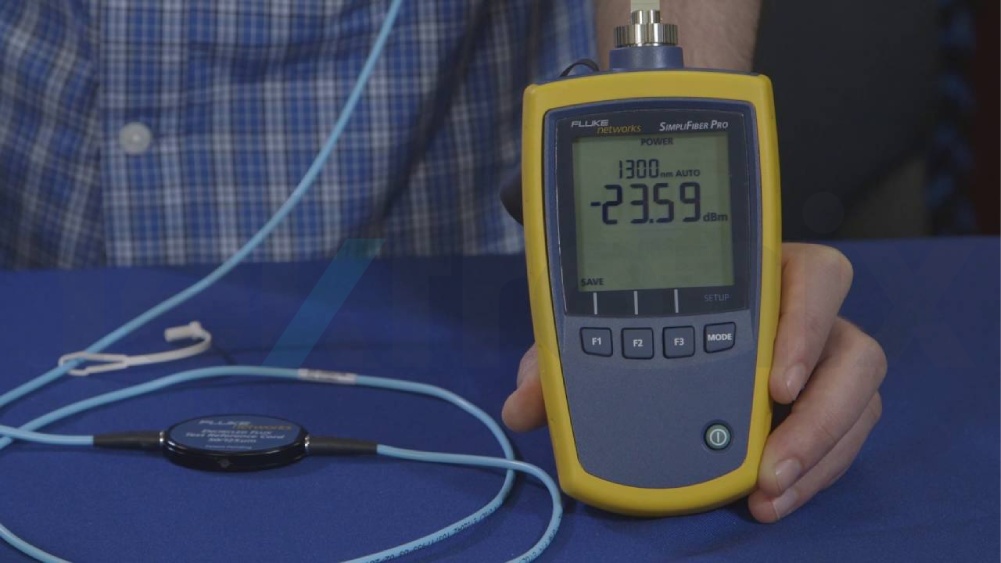

پاور متر فیبر نوری





نکات حرفه‌ ای برای تکنسین‌ های پاورمتر فیبر نوری

  • در پروژه‌های FTTx یا FTTH، همیشه قبل از فیوژن کابل‌ ها مقدار توان را اندازه گیری کنید تا بعدا بتوانید افت دقیق را محاسبه کنید.
  • اگر در محیط‌ های صنعتی همراه با نویز زیادی فعالیت می‌ کنید، از پاورمتر هایی با فیلتر نوری دقیق‌ تر استفاده کنید تا از تاثیر سیگنال‌ های اضافی جلوگیری شود.
  • در تست‌های طولانی مدت یا مکرر، بهتر است از پاورمتر رومیزی با قابلیت تغذیه از برق شهری استفاده کنید تا دقت ثابتی داشته باشید.
  • همیشه نتایج اندازه‌ گیری خود را با واحد dBm ذخیره کنید، چرا که نسبت به واحد mW در مقیاس‌های مختلف قابل مقایسه‌ تر خواهد بود.




اهمیت پاورمتر در نگهداری شبکه‌های نوری

بسیاری از مشکلات شبکه‌ های فیبر نوری، مثل قطعی، تاخیر انتقال یا افت سیگنال با بررسی دقیق توان نوری قابل‌ تشخیص خواهند بود. پاورمتر به مهندسان این امکان را می‌دهد که از بروز آسیب های جدی جلوگیری کرده و قبل از بوجود آمدن خرابی، نقاط ضعف شبکه را شناسایی و عیب یابی کنند. همین امر سبب شد تا در هر تیم نصب و نگهداری فیبر نوری، وجود حداقل یک پاورمتر فیبر نوری الزامی گردد. این ابزار نه‌ تنها کیفیت سرویس را تضمین می‌کند، بلکه از هزینه های هنگفت آینده جلوگیری می کند.
جمع‌بندی کوتاه
پاورمتر فیبر نوری (Optical Power Meter) یکی از مهم‌ ترین ابزارهای تست در شبکه‌های نوری است که امکان اندازه‌ گیری دقیق توان سیگنال و عیب‌ یابی سریع را فراهم کرده و انتخاب درست این ابزار می‌تواند کیفیت عملکرد کل شبکه فیبر نوری را تضمین کند.


سوالات متداول

تفاوت پاورمتر فیبر نوری با OTDR چیست؟

 OTDR دارای صفحه نمایش گرافیکی بوده در حالی که پاورمتر نوری توان و عیوب را فقط به صورت عددی نشان می دهد.

آیا برای هر نوع فیبر (Single Mode یا Multi Mode) می‌توان از یک پاورمتر استفاده کرد؟

 برخی مدل‌ها قابلیت اندازه‌ گیری هر دو نوع فیبر را دارند، اما برای دقت بیشتر بهتر است که دستگاه مخصوص نوع فیبر مورد نظر خود را انتخاب کنید.

چگونه می‌ توان دقت پاورمتر فیبر نوری را حفظ کرد؟

 تمیز نگه‌ داشتن کانکتور ها، استفاده از آداپتور مناسب و کالیبراسیون دوره‌ ای دستگاه از مهم‌ ترین عوامل حفظ دقت پاورمتر هستند.
