اهم متر، وسیله ای‌ است که آن را برای اندازه گیری مقاومت در دستگاه های الکتریکی به کار می برند. این محصول، به دو شکل آنالوگ و دیجیتال به بازارهای مصرف عرضه شده است که هر یک از آنها کارایی و شیوه استفاده متفاوتی دارند. در اینجا ممکن است شما به عنوان یک فرد تازه وارد، برایتان سوال شود که کار با اهم متر چگونه است؟ آموزش کار با اهم متر چندان هم دشوار نیست. اما نیازمند جزئیاتی است که ریز به ریز باید به واسطه شما به انجام برسند. در ادامه این جزئیات را برایتان شرح می دهیم.

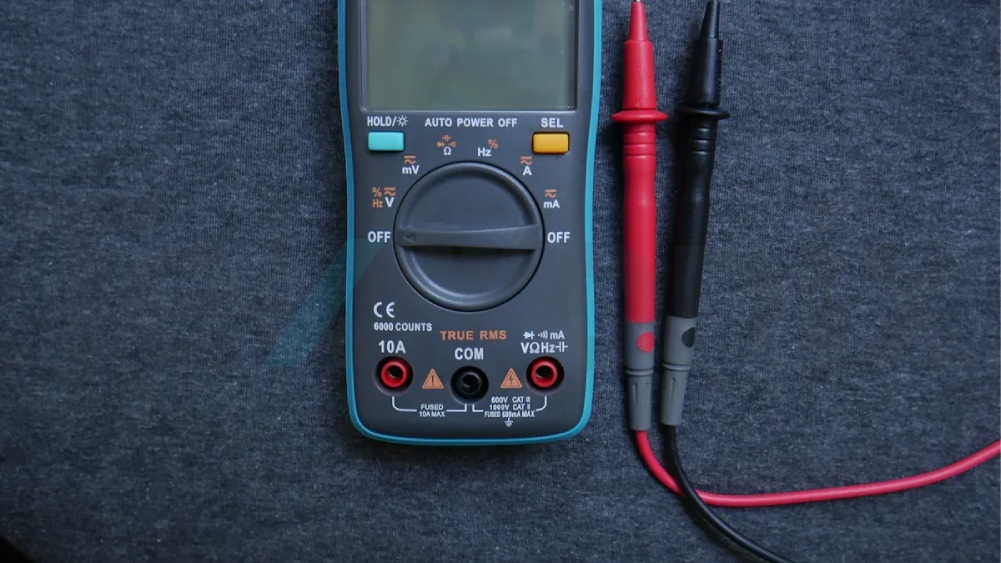

پیش از هر اقدامی، بهتر است شما را با ساختار این وسیله کاربردی آشنا کنیم. صفحه نمایش، اولین و بارزترین بخش در اهم متر است. این قسمت برای نشان دادن داده ها طراحی شده است. سلکتور نیز نوعی کلید روشن و خاموش است که با چرخیدن و قرار گرفتن بر روی یک گزینه، عملیات خاصی را انجام می دهد.

روش کار با اهم متر بسته به شکل ساختاری آن متفاوت است. برخی از آنها آنالوگ یا عقربه ای هستند، در صورتی که برخی دیگر به شکل دیجیتال طراحی می شوند. بدیهی است که سرعت، دقت و البته قیمت مدل دیجیتال از نمونه آنالوگ آن بیشتر است. در اهم متر عقربه ای، یک صفحه درجه بندی شده با صفحه نمایش جایگزین شده است.



برای شروع، کلید سلکتور را بچرخانید و آن را بر روی گزینه R قرار دهید. در این بخش دو فیش اهم متر باید به هم متصل شده باشند. همزمان با این اتصال، انتظار می رود عقربه با یک دوران بر روی عدد صفر قرار بگیرد. در غیر این صورت پیچ تنظیم اهم متر باید مجددا بررسی شود. اگر با کمی تلاش این کار انجام نشد، احتمالا اهم متر خراب است یا باتری آن ضعیف شده است.

حالا وقت آن رسیده است که دو سر فیش اهم متر را به دو سر مقاومت مان متصل کنیم. در این حین توجه داشته باشید که هر دو دست تان با فیش ها تماس نداشته باشند. اگر در این حین عقربه حرکت نکرد، باید سلکتور را بر روی R10، R100 یا RK قرار دهید. توجه داشته باشید که با هر بار تکرار این فرایند، قرارگیری عقربه بر روی عدد صفر دوباره باید تکرار شود. در اینجا عدد سلکتور و عقربه با هم ضرب شده و مقدار مقاومت به دست می آید. به طور مثال اگر سلکتور بر روی R100 باشد و اهم متر عدد 30 را نشان دهد مقدار مقاومت چیزی حدود 3000 واحد است.

برای این کار کافی است کلید سلکتور را بر روی علامت Ω تنظیم کنید. در این بخش معیارهای عددی از 200 تا 2m در کنار هم چیده شده اند. علامت O یا صفر نیز برای تست قطع و وصل بودن، دیود یا ترانزیستور طراحی شده است. زمانی که سلکتور بر روی عدد 200 تنظیم می شود، شما در واقع رنج اندازه گیری دستگاه تان را تعیین کرده اید. یعنی مقاومت هایی اندازه گیری می شوند که از حدود صفر تا 200 واحد هستند‌.‌ همزمان با بالاتر رفتن این عدد، این محدوده نیز بزرگتر می شود.

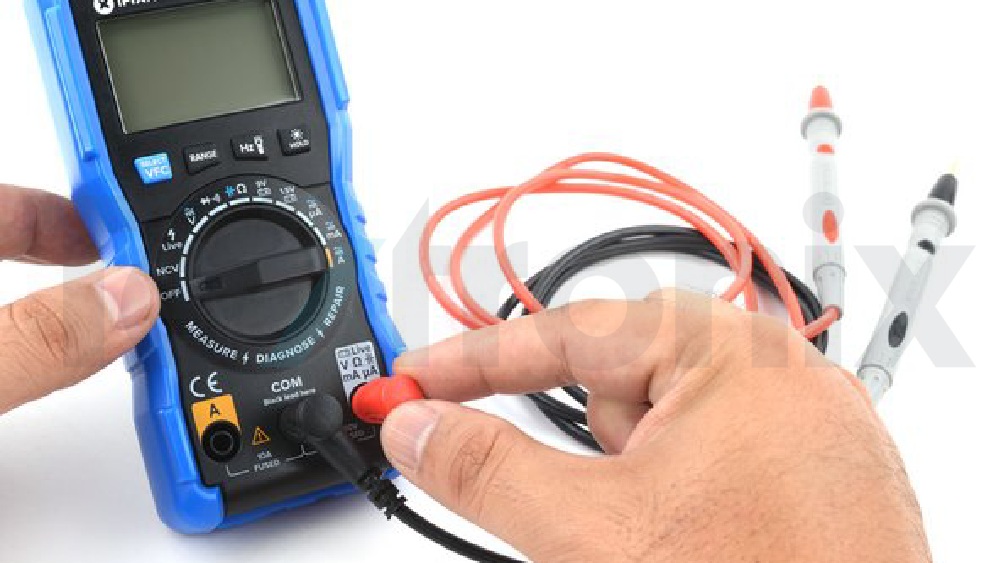

ناگفته نماند که در این موقعیت فیش قرمز و مشکی اهم متر باید در بخش های با V/F و COM چفت شوند. آن وقت است که مقدار مقاومت بر روی مانیتور درج می شود. اگر مقاومت به گونه ای باشد که امکان خوانش آن توسط دستگاه وجود نداشته باشد عدد 1 نشان داده می شود. البته این نماد خیلی وقت ها نشان دهنده خراب بودن اهم متر هم هست.

برای اندازه گیری این ولتاژ کلید سلکتور باید بر روی AC یا V قرار بگیرد. جالب است بدانید که این ولتاژ عاری از قطب مثبت منفی است. پس شما می‌ توانید بدون دقت خاصی، فیش ها را به آن متصل کنید. اگر کلید سلکتور بر روی معیار عددی 10 تنظیم شود، مقدار ولتاژ باید از روی خط مندرج از بین یک تا ده بررسی شود. این موضوع درباره معیارهای عددی 50 و 250 نیز صدق می شود.

برای اندازه گیری جریان دی سی، سلکتور باید بر روی نماد DC-mA قرار داده شود. حالا نوبت وصل کردن فیش هاست. اگر قرار است مقدار جریان اندکی‌ را بررسی کنید فیش قرمز زا بر روی ma و فیش مشکی را بر روی COM قرار دهید. چنانچه این جریان بررسی شونده زیاد است، فیش قرمز باید بر روی 20a تنظیم شود. حالا وقت خواندن مدارها و سری هاست. بدین ترتیب جریان دی سی بدست می آید.

در ادامه آموزش استفاده از‌ اهم متر باید بگوییم برای اندازه گیری این معیار کلید سلکتور باید بر روی همین گزینه یعنی ولتاژ دی سی قرار داده شود. البته این مورد دارای قطب مثبت و منفی است. به طوری که فیش قرمز بر روی قطب مثبت و فیش مشکی بر روی قطب منفی قرار می گیرد. نحوه خواندن این ولتاژ مانند ولتاژ آ سی است. شاید برایتان جالب باشد اما شما لزوما مجبور به تهیه یک اهم متر نیستید. خیلی وقت ها یک مولتی متر که قسمت اهم متر را نیز در خود جای داده است می تواند نیاز شما را برآورده کند.

البته این موضوع تا حد زیادی به پیچیدگی پروژه خودتان بستگی دارد. بهتر است اهم متر دیجیتالی را انتخاب کنید که دارای دقت و سرعت بالایی است. البته که اصالت محصول و کیفیت ساخت آن نیز از اهمیت ویژه ای برخوردار است. فروشگاه تکترونیکس می تواند شما را در این مسیر یاری کند. برای این کار کافی است با شماره های درج شده در صفحه تماس گرفته، و یا با انجام چند کلیک ساده، اهم متر انتخابی خود را ثبت سفارش کنید.

1- اهم متر چیست؟‌ اهم متر وسیله ای است که برای اندازه گیری مقدار مقاومت در دستگاه های الکتریکی کاربرد دارد.

2- آیا مولتی متر و اهم متر با هم متفاوت اند؟ بله. مولتی متر یک دستگاه چند کاره است که می تواند معیارهای متهددی از جمله مقاومت را اندازه بگیرد. اما اهم متر فقط مقاومت را بررسی می کند.

3- اهم متر آنالوگ یا دیجیتال، کدام یک بهتر است؟ اگر حوزه کاری شما چندان پیچیده نیست، یک اهم متر آنالوگ می تواند کارتان را راه بیندازد. در غیر این صورت خرید یک نمونه دیجیتال برای سرعت و دقت بالاتر جزو ضروریات است.
