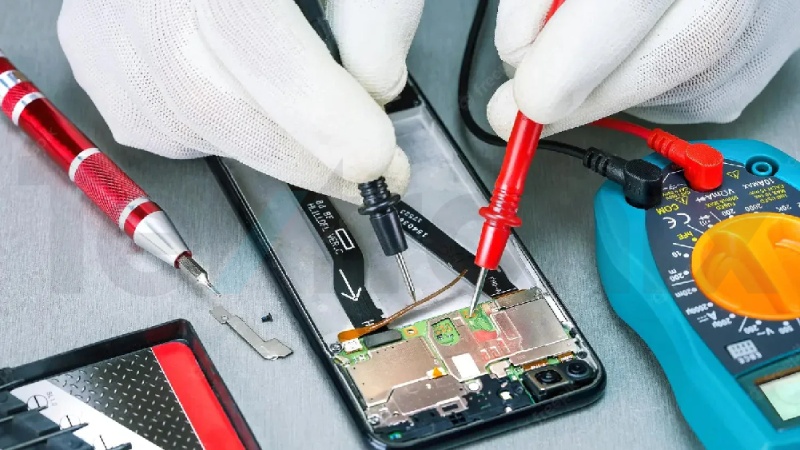

اگر از یک تعمیرکار حرفه ای موبایل بخواهید لیستی از لوازم ضروری خود در حین تعمیر را شرح دهد، احتمالا مولتی متر اولین و مهم ترین نمونه ای است که به آن اشاره می‌ کند. بدیهی است که حضور این دستگاه به تنهایی کافی نیست. شما باید چگونگی کار کردن با آن را به عنوان یک تعمیرکار مبتدی بلد باشید.‌ مولتی مترها عناصر متعدد کوچک و بزرگ بسیاری را بررسی می کنند. مقاومت، ترانزیستور، تست دیود، ظرفیت خازن و … برخی از آنها هستند. در ادامه، جزئیاتی را برایتان شرح می دهیم که به شما در آموزش کار با مولتی متر در تعمیرات موبایل کمک می‌ کنند‌. با ما همراه باشید.

زمانی که یک موبایل با نقص ساختاری یا نرم افزاری به شما سپرده می شود،‌ شما علاوه بر جزئیاتی که از صاحب دستگاه کسب می کنید، با ابزاری نیاز دارید که نوع عیب آن تلفن همراه را به طور دقیق به شما نشان دهد. در غیر این صورت مجبورید با آزمون و خطا پیش بروید. این حالت نه تنها زمان زیادی‌ می گیرد، بلکه درصد خطای انسانی را نیز چند برابر بیشتر می کند. این خطای انسانی در افزایش هزینه های احتمالی نیز اثر گذار است. اما وقتی پای یک دستگاه عیب یاب در میان باشد، شما به عنوان یک تعمیر کننده مسیر واضحی را در پیش دارید. در این وضعیت سرعت و دقت عملکرد تان بیشتر می شود.

همان طور که پیش تر به آن اشاره کردیم، مولتی متر دستگاهی کاربردی است که لیست بلند بالایی از تست های الکترونیکی به وسیله آن انجام می شود. پس شما باید درک دقیقی از چیستی و نحوه عملکرد آن داشته باشید. در ادامه ی آموزش کار با مولتی متر در تعمیرات موبایل، روند انجام برخی از متداول‌ ترین تست های این حوزه را که در زیر نام برده شده است باهم بررسی می‌ کنیم.

تست شارژر موبایل با مولتی متر یکی‌ از متداول‌ ترین آزمون هایی است که به واسطه این دستگاه انجام می شود.‌ برای انجام این کار، باید ولتاژ دی سی را در مولتی متر انتخاب کنید. بعد از آن پراپ مشکی و قرمز را برداشته، و هر کدام را در پلاگ COM و VΩHz جای گذاری کنید. در این مرحله می توانید شارژر یو اس بی تان را به برق وصل کنید. بررسی پورت USB و پیدا کردن چهار نقطه تماس در این بخش ضروری است.‌ باید قسمت سری پراپ ها را به نقطه تماس راست و چپ وصل کرده، و سپس ولتاژ ایجاد شده را بررسی کنید. اگر در این بخش عددی حدود 5 ولت به شما نشان داده شد، شارژر گوشی سالم است.

تست سلف موبایل، از آن دست تست‌ های پیچیده است که بدون حضور این دستگاه انجام آن امکان پذیر نیست. ممکن است برایتان سوال شده باشد که سلف موبایل دقیقا چیست؟ این قطعه میدان مغناطیسی را ایجاد و یا آن را تغییر می دهد. این پروسه در یک مدار الکترونیکی انجام می گیرد. تولید جریان و انتقال داده ها از جمله پیامدهای درست کار کردن این قطعه در موبایل است. برای انجام این آزمون مولتی متر را بر روی حالت بازر تنظیم کنید. باید منتظر بمانید تا صدای بوق شنیده شود، پس از آن می‌ توانید پراپ ها به آن وصل کنید. در این بخش از آموزش کار با مولتی متر در تعمیرات موبایل شنیده شدن صدای بوق نشانه ای بر سالم بودن سلف است. در غیر این صورت این قطعه باید تعویض شود.

منظور ما از ترتیب پین ها، بررسی هر پین و تعیین وظایف آن است. این Pinout ها رگه هایی از یک اتصال الکتریکی را انجام می دهند. در این بخش این اطلاعات جهت بهره گیری از قطعه و ایجاد اتصالی بهینه ضروری است. اینکه هر پین چه کاربردی دارد و در کدام نقطه نصب می شود جزو داده هایی است که معمولا در دفترچه راهنمای تلفن های همراه وجود دارد. این اطلاعات به شما به عنوان یک تعمیر کننده کمک می کند تا ارتباط صحیحی را با آن برقرار کنید.

توصیه می کنیم با توجه به ترتیب چیدمان پین ها در بخش دیتاشیت، عددهای درج شده بر روی مولتی متر را بخوانید. اگر مقادیر نشان داده شده کم یا صفر باشند، پین شما سالم است. در ادامه ی آموزش کار با مولتی متر در تعمیرات موبایل باید بگوییم شما می توانید این آزمون را برای پین های مختلف به صورت دسته جمعی یا تکی انجام دهید. تست کردن تک به تک پین ها به شما اطمینان می دهد که هیچ گونه نقص یا اتصال کوتاهی در سیستم وجود ندارد‌.

واضح است که برای انجام تست مقاومت، باید مولتی متر را بر روی همین پارامتر تنظیم کنید. در اینجا دو سر پراپ ها را به تلفن همراه وصل کنید. منظورمان از دو سر،‌ نمونه مشکی و قرمز است. پس از آن می‌ توانید بررسی های لازم را اعمال کنید. اگر عدد درج شده در مولتی متر با مقادیر مقاومت یکی باشد، دستگاه سالم است.

در غیر این صورت باید تعمیر یا تعویض شود.

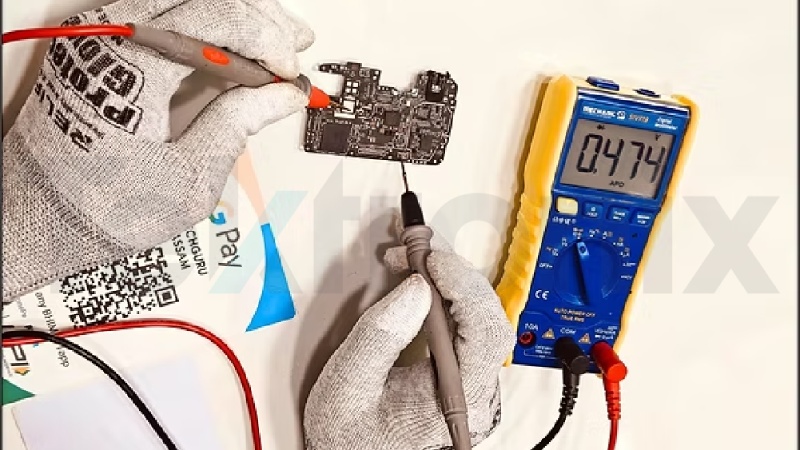

در پروسه آموزش کار با مولتی متر در تعمیرات موبایل جهت تست دیود، برای شروع باید سلکتور مولتی متر را بر روی حالت دیود تنظیم کنید. در صورتی که یک دیود سالم به مولتی متر وصل شود، یک معیار عددی توسط مولتی متر نمایش داده می شود. اما اگر این اتصال با یک دیود خراب باشد، شما هیچ عددی را مشاهده نمی‌ کنید. البته برای این تست یک شیوه دیگر هم وجود دارد. برای این منظور کافی است مولتی متر را با استفاده از پراپ ها به دو سر دیود وصل کنید‌. شنیده شدن صدای بوق نشانه سالم بودن آن است‌.

تست ترانزیستور به وسیله مولتی متر پیچیدگی های خاص خودش را دارد. برای این کار پراپ مثبت و منفی را به کالکتور و بیس وصل کنید. در صورت سالم بودن ترانزیستور عبارت  OL یا Over Limit بر روی آن درج می شود. اما اگر ترانزیستور خراب باشد، یک معیار عددی بزرگ توسط مولتی متر نمایش داده می شود.

در ادامه آموزش کار با مولتی متر در تعمیرات موبایل برای اینکه بتوانید باتری گوشی را تست کنید، باید مولتی متر را بر روی ولتاژ دی سی و در محدوده 20V تنظیم کنید. حالا وقت آن رسیده است که سه ترمینال مثبت و منفی را بر روی باتری تعیین کنید. در مرحله بعد، سری پراپ های مشکی و قرمز باید به سه ترمینال باتری وصل شود. در این بخش معیار عددی که نمایش داده می شود باید حدود 3.7V باشد. در غیر این صورت باتری خراب است.

در ادامه آموزش کار با مولتی متر در تعمیرات موبایل باید بگوییم تست صفحه کلید کار چندان سختی نیست‌‌. برای این کار مولتی متر تان را در حالت بازر قرار داده و سپس اتصالات ستون و ردیف صفحه کلید را آنالیز کنید. در حین این تست اگر صدای بوق مولتی متر را شنیدید صفحه کلید سالم است. در غیر این صورت باید آن را تعمیر کنید.

برای تست رینگر، کافی است دستگاه را بر روی حالت پیوستگی تنظیم کنید. رینگر، قطعه ای کوچک در بالای گوشی است ‌که صدای زنگ به واسطه آن تولید می شود. با تنظیم مولتی متر در این بخش، باید داده های ارائه شده از سمت آن را بررسی کنید. اگر معیار عددی تعیین شده چیزی بین 8 تا 10 باشد، رینگر سالم است. اما اگر این عدد کمتر از پنج یا بیشتر از دوازده باشد یک نقص ساختاری در آن وجود دارد. نشنیدن صدای بوق از مولتی متر نیز در دسته نشانه های خرابی بازر قرار می گیرد.

برای تست ویبراتور تلفن همراه، مولتی متر باید بر روی حالت بازر تنظیم شود. همانطور که می دانید ویبراتور سیستمی است که لرزش را در گوشی ایجاد می کند. در اینجا اگر پس از وصل شدن پراپ ها صدای بوقی از مولتی متر شنیده شد، قطعه سالم است. در غیر این صورت یک نقص ساختاری یا عملکردی در آن وجود دارد.

میکروفون گوشی، در قسمت پایینی موبایل تعبیه شده و وظیفه انتقال صدا را بر عهده دارد. برای این تست نیز مولتی متر باید بر روی حالت بازر تنظیم شود. اگر پس از وصل کردن پراپ ها مقدار نمایش داده شده در دستگاه چیزی بین 600 تا 1800 باشد قطعه شما سالم است. در غیر این صورت باید نسبت به تعویض آن اقدام نمایید. لازم به ذکر است که در طول این بررسی هیچ صدای بوقی نباید از مولتی متر شنیده شود.



برای انجام این آزمون، دستگاه باید بر روی حالت بازر قرار بگیرد. حالا وقت آن است که اتصالات موبایل به واسطه پراپ های مثبت و منفی مولتی متر به نوعی تست شود. اگر در این حین صدای بوق را شنیدید، اسپیکر شما سالم و عاری از هرگونه عیب و نقص است. در این میان یک معیار عددی بر روی دستگاه نمایش داده می شود که مقدار آن باید بین 25 تا 35 باشد. نقض شدن هر یک از این نشانه ها به معنای خراب بودن اسپیکر است.

البته در آموزش کار با مولتی متر در تعمیرات موبایل ناگفته نماند که تمامی این تست ها، تنها در صورتی نتایج درست را به شما نشان می دهند که شما مولتی متر با کیفیت و دقیقی را در اختیار داشته باشید. مجموعه بزرگ تکترونیکس می‌ تواند انواع مختلفی از مولتی متر را با تضمین کیفیت و قیمت برایتان ارسال کند. وقت شناسی و مشتری مداری از جمله ویژگی هایی است که تکترونیکس را از دیگر مجموعه‌های مشابه متمایز می کند.

مولتی متر چگونه روشن می شود؟ برای این منظور کافی است سلکتور چرخان دستگاه را بر روی معیار مد نظرتان قرار دهید.

علامت “V” روی مولتی‌متر به چه معناست؟ این علامت نشان‌ دهنده اندازه‌ گیری ولتاژ است.

آیا یک مولتی متر ارزان می تواند برای انجام این تست ها کافی باشد؟ بله. یک مولتی متر ارزان ولی با کیفیت می‌ تواند برای تعمیر کاران تازه کار کافی باشد.
