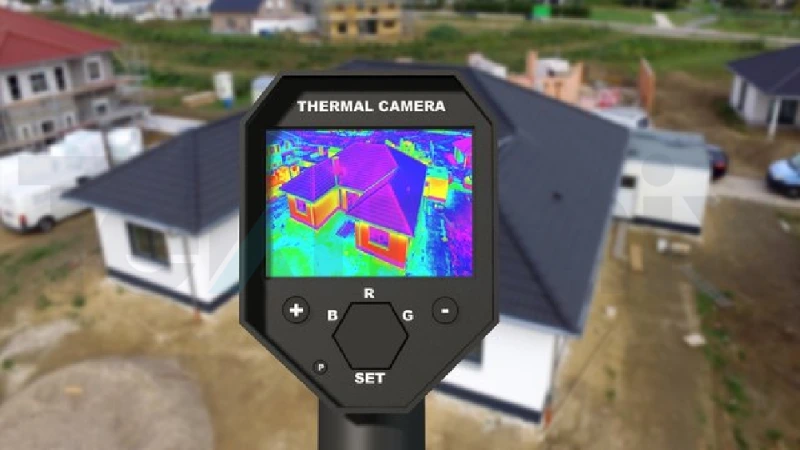

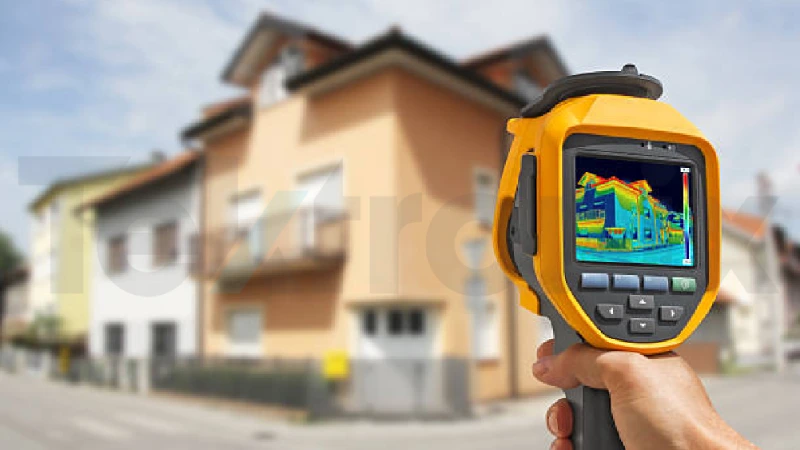

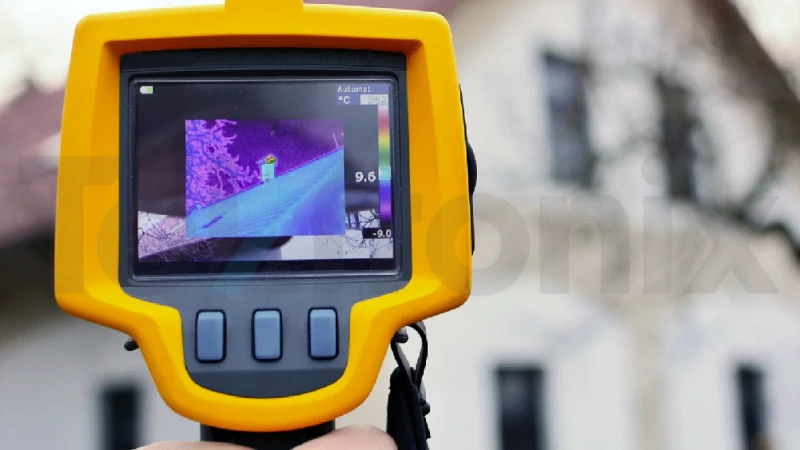

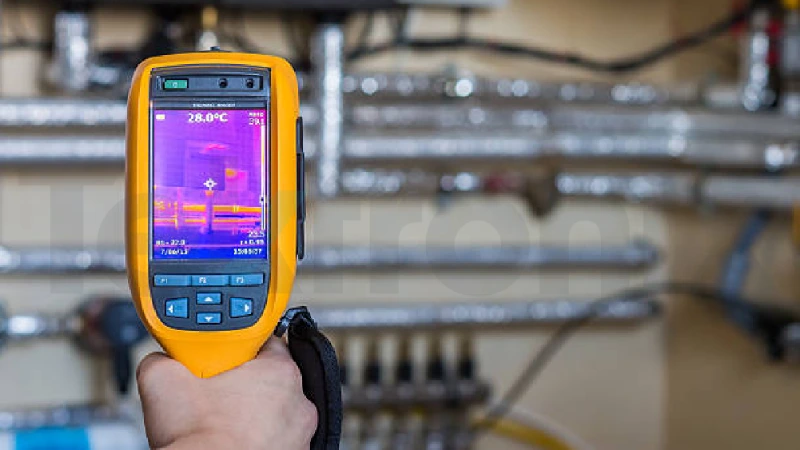

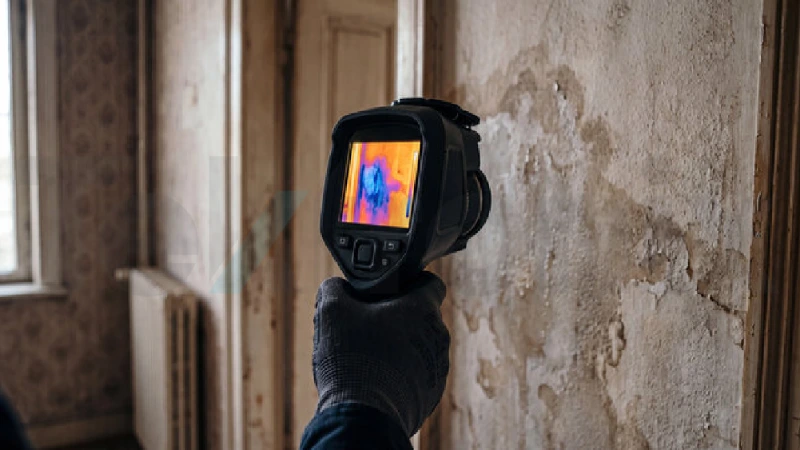

دوربین حرارتی ۱۴۰۵/۰۶/۲۲ دوربین حرارتی وقتی صحبت از مشاهده دمای اجسام و پیدا کردن نقاط غیر عادی حرارتی به میان می آید، دوربین حرارتی یکی از کاربردی ترین ابزارهای اندازه گیری و بازرسی است. برخلاف دوربین های معمولی که برای تشکیل تصویر به نور مرئی و بازتاب آن از اجسام وابسته هستند، این تجهیزات انرژی مادون قرمز ساطع شده از سطح اجسام را دریافت می کنند و آن را به یک تصویر حرارتی تبدیل می کنند. اما دوربین حرارتی چیست و چه تفاوتی با یک دماسنج معمولی دارد؟ برای پاسخ دقیق، باید عملکرد این تجهیزات، نوع آشکارساز، مشخصات فنی و شرایط محیطی اندازه گیری را در کنار هم بررسی کرد. در ادامه با ساختار و کاربردهای اصلی این فناوری آشنا می شویم. دوربین حرارتی چیست؟ دوربین حرارتی یا Thermal Camera وسیله ای برای دریافت و نمایش الگوی انرژی حرارتی در یک صحنه است. هر جسمی که دمای آن بالاتر از صفر مطلق باشد، تابش الکترومغناطیسی منتشر می کند و بخشی از این تابش در محدوده مادون قرمز قرار می گیرد. دوربین حرارتی این انرژی را توسط آشکارساز دریافت و پس از پردازش، به صورت تصویر حرارتی نمایش می دهد. در نتیجه، تصویر خروجی شما یک عکس واقعی مانند تصویر دوربین دیجیتال نیست؛ بلکه نقشه ای از توزیع حرارت روی سطح اجسام است. رنگ های موجود در این تصویر نیز معمولا بیانگر بازه های مختلف دمایی هستند و انتخاب پالت رنگ به تنظیمات دستگاه و نرم افزار بستگی دارد. نکته مهم این است که دوربین حرارتی مستقیما گرما را نمی بیند، بلکه تابش فروسرخ را اندازه گیری می کند. به همین دلیل، کیفیت سنجش به عواملی مانند دمای جسم، جنس سطح، ضریب گسیلندگی، فاصله، زاویه دید و شرایط محیطی وابسته است. ترموویژن چیست و چگونه کار می کند؟ ترموویژن چیست؟ ترموویژن یا Thermal Imaging به فناوری تصویربرداری حرارتی گفته می شود و در بسیاری از متون، اصطلاحات تصویربرداری حرارتی، ترموگرافی و ترموویژن برای اشاره به این حوزه به کار می روند. البته از نظر فنی، ترموگرافی بیشتر به فرآیند اندازه گیری و تحلیل دما و الگوی حرارتی اشاره دارد، در حالی که دوربین حرارتی ابزار انجام این کار است. برای ایجاد یک تصویر حرارتی، ابتدا تابش مادون قرمز منتشر شده از سطح اجسام توسط لنز دوربین دریافت می شود. این انرژی به سمت آشکارساز هدایت شده و آشکارساز آن را به سیگنال های قابل پردازش تبدیل می کند. سپس پردازنده دوربین داده های به دست آمده از آرایه پیکسل های حرارتی را تحلیل می کند تا تصویری از الگوی دمایی سطح هدف ایجاد شود. در این تصویر، هر پیکسل اطلاعات مربوط به میزان تابش دریافت شده از بخش مشخصی از صحنه را در خود دارد. دوربین با استفاده از این داده ها و در نظر گرفتن عواملی مانند ضریب گسیلندگی سطح، فاصله تا هدف، دمای محیط و تنظیمات دستگاه، اطلاعات حرارتی را به شکل یک تصویر قابل مشاهده و قابل تحلیل نمایش می دهد. نقش مادون قرمز در تصویربرداری حرارتی مادون قرمز بخشی از طیف الکترومغناطیسی است که خارج از محدوده دید چشم انسان قرار دارد، اما اجسام در شرایط مختلف می توانند از خود تابش فروسرخ منتشر کنند. دوربین های حرارتی با استفاده از آشکارسازهای مخصوص، این تابش را دریافت کرده و از آن برای ایجاد تصویر حرارتی استفاده می کنند. همه دوربین های حرارتی برای یک هدف ساخته نشده اند و محدوده طیفی قابل دریافت در آنها می تواند متفاوت باشد. نوع آشکارساز، دمای مورد اندازه گیری، فاصله از هدف و شرایط محیطی از عواملی هستند که در انتخاب محدوده طیفی مناسب نقش دارند. به همین دلیل، دوربینی که برای بررسی تجهیزات الکتریکی طراحی شده است، لزوما برای اندازه گیری دماهای بسیار بالا در کوره ها یا فرایندهای صنعتی انتخاب مناسبی نیست. اجزای اصلی دوربین حرارتی یک دوربین حرارتی حرفه ای از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در دریافت، پردازش و نمایش اطلاعات حرارتی دارند. هماهنگی میان این اجزا، کیفیت تصویر حرارتی و دقت اندازه گیری دما را تعیین می کند. لنز مادون قرمز: لنز مادون قرمز یکی از اجزای مهم دوربین حرارتی است که وظیفه دریافت تابش فروسرخ از محیط و هدایت آن به سمت آشکارساز را بر عهده دارد. نوع، جنس و طراحی این لنز با توجه به محدوده طول موجی دوربین و نوع کاربرد آن انتخاب می شود و تاثیر مستقیمی بر کیفیت تصویر حرارتی دارد. آشکارساز حرارتی: مهم ترین بخش دوربین است و انرژی مادون قرمز را دریافت می کند. بسیاری از دوربین های حرارتی غیر خنک شونده صنعتی از آرایه های میکروبلومتر استفاده می کنند. پردازنده تصویر: داده خام آشکارساز را پردازش کرده و به تصویر حرارتی تبدیل می کند. نمایشگر و رابط کاربری: تصویر حرارتی، نقاط اندازه گیری، حداقل و حداکثر دما و سایر اطلاعات را نمایش می دهد. نرم افزار تحلیل: در مدل های حرفه ای امکان بررسی ترموگرام، تغییر تنظیمات اندازه گیری، ثبت گزارش و تحلیل داده های حرارتی وجود دارد. انواع دوربین حرارتی دوربین های حرارتی را می توان بر اساس نوع طراحی، فناوری آشکارساز، نحوه استفاده و کاربرد به گروه های مختلفی تقسیم کرد. هر نوع دوربین برای شرایط و نیاز مشخصی طراحی شده و از نظر دقت، ابعاد، قابلیت های اندازه گیری و محدوده عملکرد با مدل های دیگر تفاوت دارد. بنابراین انتخاب نوع مناسب، به هدف استفاده و شرایط محیطی و فنی محل بازرسی بستگی دارد. در ادامه انواع مختلف این دوربین ها را بررسی می کنیم. دوربین حرارتی دستی مدل های دستی و قابل حمل برای بازرسی های میدانی طراحی شده اند. تکنسین می تواند دستگاه را در محل تجهیزات جابه جا کند و نقاط دارای دمای غیر عادی را بررسی کند. بازرسی تابلو برق، موتور، یاتاقان، کابل، تجهیزات مکانیکی و سیستم های تاسیساتی از کاربردهای رایج این مدل است. دوربین حرارتی ثابت این دوربین ها معمولا در یک محل نصب می شوند و برای پایش مداوم فرآیند یا تجهیزات به کار می روند. در کارخانه ها، خطوط تولید، سیستم های امنیتی و نقاطی که نیاز به مانیتورینگ دائمی دارند، مدل ثابت می تواند گزینه مناسبی باشد. دوربین حرارتی موبایلی این دسته به گوشی هوشمند متصل می شوند و برای بازرسی های سبک و قابل حمل کاربرد دارند. اندازه کوچک و سهولت جابجایی از مزیت های اصلی آنها است، اما از نظر امکانات اندازه گیری، رزولوشن حرارتی و قابلیت های تحلیلی، همه مدل ها برای کاربردهای صنعتی حرفه ای مناسب نیستند. دوربین حرارتی خنک شونده و غیر خنک شونده در مدل های غیر خنک شونده، آشکارساز معمولا در دمای محیط کار می کند و این ساختار در بسیاری از دوربین های صنعتی و بازرسی متداول است. مدل های خنک شونده از سامانه خنک کننده برای کاهش دمای آشکارساز استفاده می کنند و معمولا در کاربردهای تخصصی که حساسیت، سرعت یا عملکرد طیفی بالاتر اهمیت دارد، مورد استفاده قرار می گیرند. مهم ترین مشخصات فنی دوربین حرارتی صرفا بالا بودن تعداد پیکسل، به معنی بهتر بودن یک دوربین حرارتی نیست. هنگام انتخاب دستگاه باید چند مشخصه در کنار هم بررسی شوند. رزولوشن حرارتی: تعداد پیکسل های آشکارساز را مشخص می کند. رزولوشن بالاتر امکان مشاهده جزئیات بیشتر و بررسی اهداف کوچک تر را فراهم می کند. NETD یا حساسیت حرارتی: توانایی دوربین در تشخیص اختلاف های بسیار کوچک دمایی را نشان می دهد. مقدار پایین تر NETD معمولا به معنای حساسیت بیشتر به اختلاف دما است. محدوده اندازه گیری دما: مشخص می کند دستگاه در چه بازه ای برای اندازه گیری دما طراحی شده است. این مشخصه باید با دمای واقعی هدف مطابقت داشته باشد. دقت اندازه گیری: مقدار خطای مجاز دستگاه در شرایط تعریف شده را مشخص می کند. دقت واقعی به نحوه استفاده، شرایط محیط و ویژگی سطح هدف نیز وابسته است. میدان دید و نوع لنز: لنز و میدان دید تعیین می کنند چه محدوده ای از صحنه در تصویر قرار بگیرد. برای اهداف دور یا بسیار کوچک، انتخاب لنز مناسب اهمیت زیادی دارد. فوکوس: فوکوس دقیق باعث می شود جزئیات حرارتی بهتر ثبت شوند و اندازه گیری روی هدف با کیفیت بیشتری انجام شود. کاربردهای دوربین حرارتی کاربرد این تجهیزات تنها به مشاهده نقاط گرم محدود نمی شود. در بسیاری از صنایع، الگوی حرارتی می تواند نشانه ای از یک مشکل مکانیکی یا الکتریکی باشد. بازرسی تجهیزات الکتریکی در تابلوهای برق، اتصالات، کلیدها، فیوزها، کابل ها و تجهیزات توزیع برق، افزایش غیر عادی دما می تواند نشانه وجود مقاومت بالا، اتصال نامناسب، اضافه بار یا مشکل در تجهیزات باشد. دوربین حرارتی امکان بررسی سریع تعداد زیادی از نقاط را بدون تماس مستقیم فراهم می کند. نگهداری تجهیزات مکانیکی یاتاقان، بلبرینگ، الکتروموتور، پمپ و تجهیزات دوار در صورت اصطکاک، روانکاری نامناسب یا اضافه بار ممکن است الگوی حرارتی غیر عادی ایجاد کنند. مقایسه دمای بخش های مشابه می تواند به شناسایی زودهنگام برخی مشکلات کمک کند. ساختمان و تاسیسات در ساختمان ها می توان از تصویربرداری حرارتی برای بررسی عایق کاری، شناسایی برخی الگوهای اتلاف حرارت، بررسی سیستم های گرمایش و سرمایش و پیدا کردن نقاط دارای اختلاف دمای غیر عادی استفاده کرد. البته تفسیر تصویر باید با توجه به شرایط محیط انجام شود؛ زیرا هر الگوی حرارتی الزاما به معنی وجود خرابی نیست. پنل های خورشیدی سلول یا بخشی از پنل خورشیدی که عملکرد غیر عادی دارد ممکن است الگوی دمایی متفاوتی نسبت به سلول های مجاور ایجاد کند. تصویربرداری حرارتی می تواند برای شناسایی چنین نقاطی در فرآیند بازرسی و نگهداری مورد استفاده قرار گیرد. صنایع و فرآیندهای تولید پایش دمای تجهیزات، کنترل فرآیند، بررسی کوره ها و شناسایی تغییرات حرارتی غیر عادی از دیگر زمینه های استفاده از این فناوری هستند. در این کاربردها، انتخاب دوربین باید بر اساس محدوده دمایی و شرایط واقعی فرآیند انجام شود. محدودیت های تصویربرداری حرارتی با وجود کاربردهای گسترده، دوربین حرارتی یک ابزار جادویی برای مشاهده همه چیز نیست. این دوربین عمدتا دمای سطح یا تابش حرارتی قابل دریافت از هدف را بررسی می کند و نمی تواند مانند تصویربرداری با اشعه ایکس، داخل اجسام را مستقیما مشاهده کند. همچنین شیشه معمولی برای بسیاری از طول موج های مورد استفاده در دوربین های حرارتی مانند یک پنجره شفاف عمل نمی کند و ممکن است تصویری که دوربین از شیشه دریافت می کند بیشتر تحت تاثیر ویژگی های سطح آن باشد. بنابراین استفاده از دوربین حرارتی پشت شیشه یا برای بررسی اجسام پشت دیوار نیازمند توجه جدی به اصول فیزیکی و شرایط کاربرد است. از طرف دیگر، رنگ های تصویر حرارتی نیز ذاتا نشان دهنده یک دمای مشخص نیستند. پالت رنگ صرفا شیوه ای برای نمایش بازه های دمایی است و برای تفسیر درست باید مقیاس دما و تنظیمات اندازه گیری بررسی شود. سوالات متداول آیا دوربین حرارتی برای تشخیص نشتی گاز مناسب است؟ بعضی دوربین های تخصصی و تجهیزات تصویربرداری مادون قرمز برای مشاهده برخی گازها طراحی شده اند، اما هر دوربین حرارتی معمولی قابلیت تشخیص گاز را ندارد. آیا می توان با دوربین حرارتی دمای داخل بدن را اندازه گیری کرد؟ دوربین حرارتی دمای سطح پوست را ثبت می کند و نمی توان عدد آن را معادل دمای داخلی بدن در نظر گرفت. عمر مفید یک دوربین حرارتی چقدر است؟ عمر دستگاه به کیفیت ساخت، نوع استفاده، شرایط نگهداری و سرویس دوره ای بستگی دارد و برای همه مدل ها عدد ثابتی وجود ندارد. آیا دوربین حرارتی در زیر باران هم کار می کند؟ بسته به درجه حفاظت دستگاه و شدت بارش، امکان استفاده وجود دارد، اما آب، رطوبت و شرایط جوی می توانند بر کیفیت تصویر و اندازه گیری اثر بگذارند. آیا دوربین حرارتی نیاز به کالیبراسیون دارد؟ برای اندازه گیری های دقیق و حرفه ای، کالیبراسیون دوره ای مطابق مشخصات سازنده و الزامات سیستم اندازه گیری اهمیت دارد. تعداد بازدید ۸ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 امتیاز 12345 برای امتیاز باید عدد وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 500 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال
