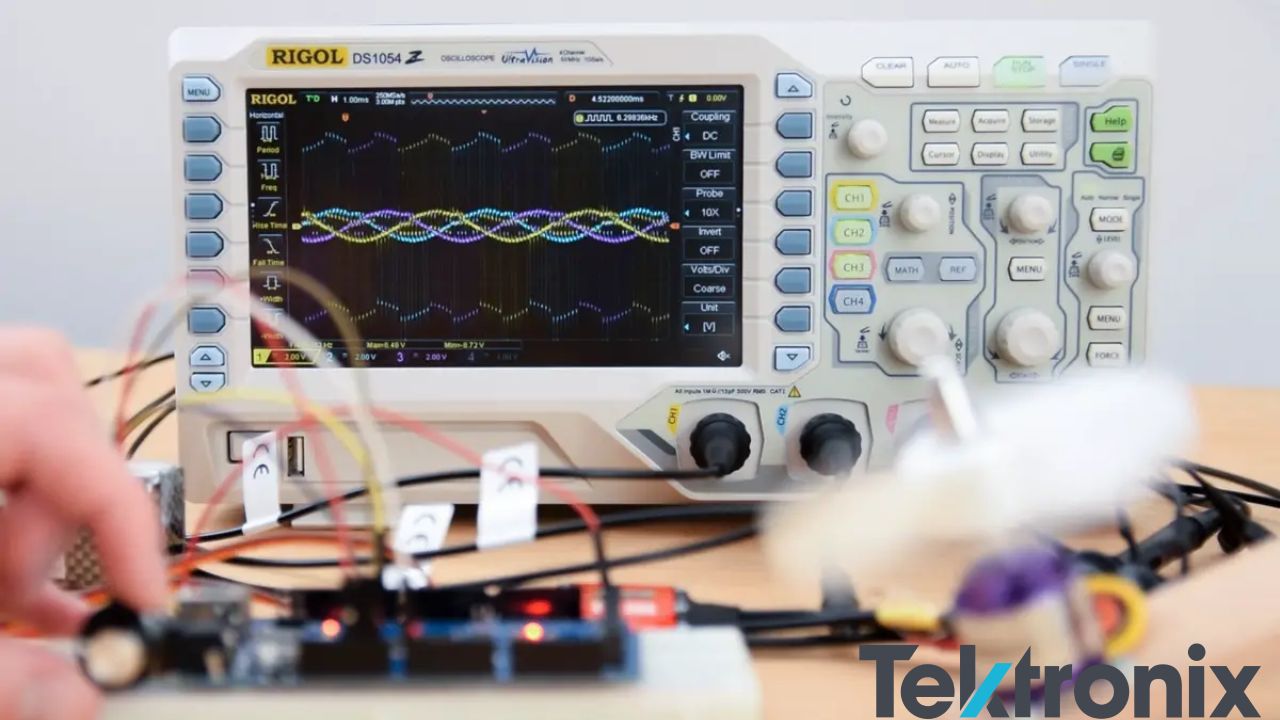

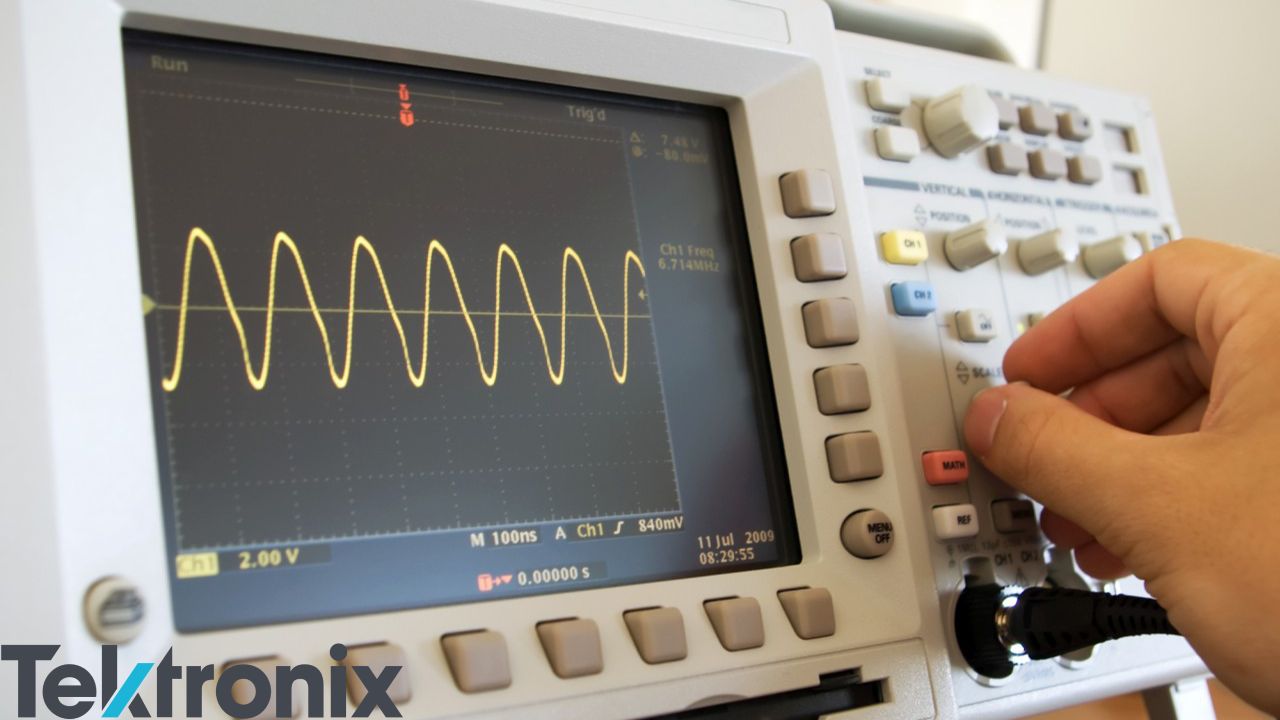

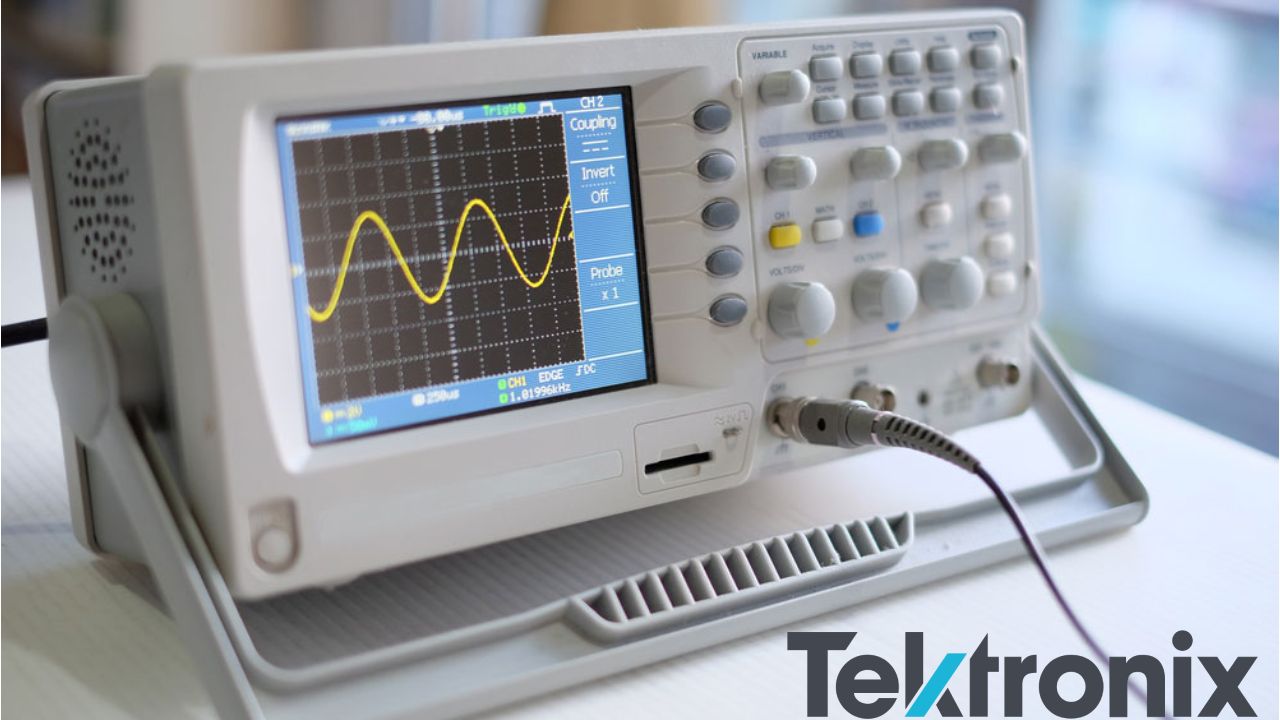

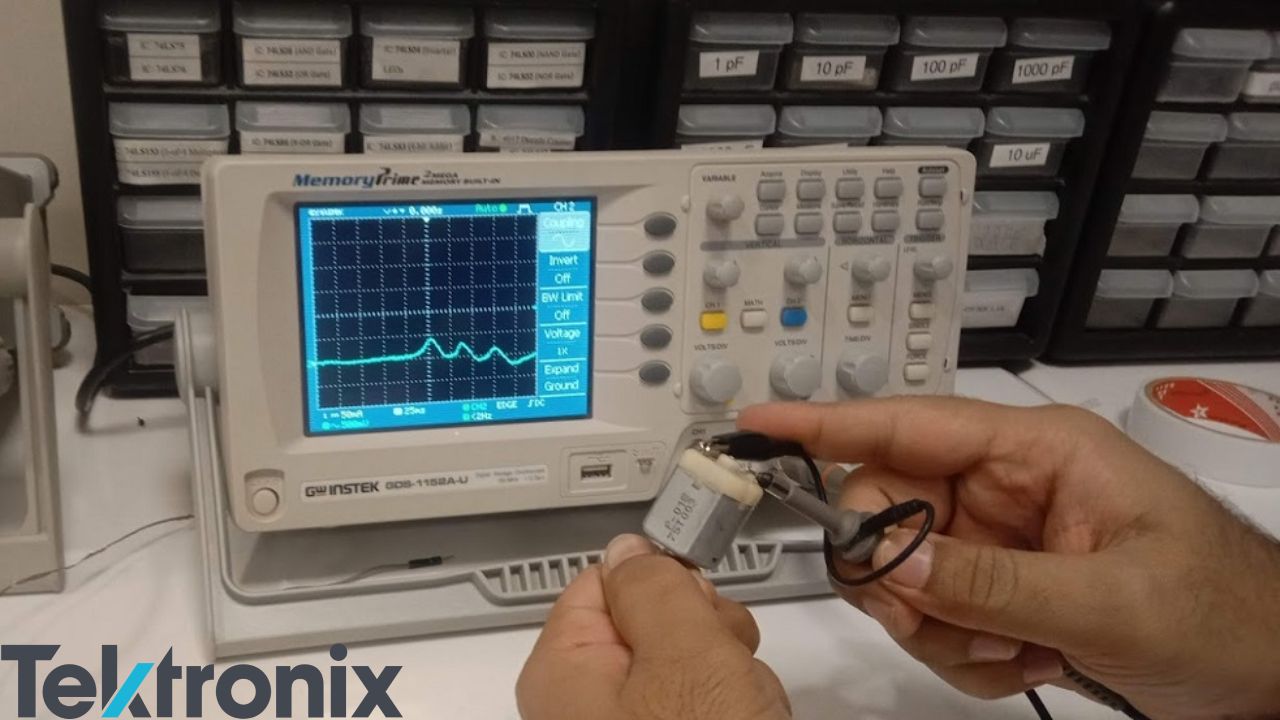

اسیلوسکوپ ۱۴۰۵/۰۸/۰۹ اسیلوسکوپ اسیلوسکوپ چیست؟ اسیلوسکوپ یکی از ابزارهای مهم در حوزه الکترونیک و اندازه گیری است که برای مشاهده و بررسی تغییرات سیگنال های الکتریکی در طول زمان استفاده می شود. این دستگاه که با نام نوسان نما نیز شناخته می شود، شکل موج سیگنال را روی نمایشگر نشان می دهد و به کاربر کمک می کند تا اطلاعاتی مانند دامنه ولتاژ، فرکانس، دوره تناوب، نویز و اختلالات سیگنال را بررسی کند. به همین دلیل، اسیلوسکوپ در آزمایشگاه های الکترونیک، مراکز تعمیرات موبایل و خودرو و واحدهای صنعتی کاربرد گسترده ای دارد. اگر بخواهیم بدانیم oscilloscope چیست، می توان گفت این دستگاه ابزاری برای نمایش گرافیکی تغییرات ولتاژ نسبت به زمان است. در حالت معمول، محور افقی نمایشگر نشان دهنده زمان و محور عمودی نشان دهنده ولتاژ است. با بررسی شکل موج می توان رفتار سیگنال را در شرایط مختلف ارزیابی کرد و تغییرات غیر عادی آن را تشخیص داد. برای مثال، اسیلوسکوپ می تواند نشان دهد که یک سیگنال در چه زمانی افزایش یا کاهش ولتاژ داشته است، آیا شکل موج آن پایدار است یا خیر و چه اختلالاتی در آن مشاهده می شود. البته اندازه گیری برخی کمیت ها مانند جریان، ظرفیت خازنی و صدا به تجهیزات جانبی یا روش های محاسباتی نیاز دارد و مستقیما در تمام اسیلوسکوپ ها قابل انجام نیست. ساختار اسیلوسکوپ پس از بررسی چیستی اسیلوسکوپ، کسب اطلاعات درباره ساختار آن در اولویت قرار می گیرد. لامپ پرتو کاتدی اولین و مهم ترین قطعه ای است که در اسکوپ ها وجود دارد. پس از آن مدار هایی که در نزدیکی نمایشگر تعبیه شده اند در اولویت قرار می گیرند. این اجزا می توانند شکل امواج بدست آمده را ویرایش کنند. ساختار این دستگاه با توجه به آنالوگ یا دیجیتال بودن متفاوت است؛ با این حال، هر دو نوع برای دریافت سیگنال، تنظیم آن و نمایش شکل موج به بخش های مشخصی نیاز دارند. مهم ترین اجزای اسیلوسکوپ عبارت اند از: سیستم عمودی: دامنه سیگنال ورودی را تنظیم می کند و امکان مشاهده ولتاژ در مقیاس مناسب را فراهم می سازد. سیستم افقی یا پایه زمانی: مقیاس زمان را تنظیم می کند تا تغییرات سیگنال در بازه مورد نظر قابل بررسی باشد. مدار تریگر: نقطه شروع نمایش شکل موج را بر اساس شرایط مشخصی از سیگنال تعیین می کند تا موج های تکراری به صورت پایدار دیده شوند. مبدل آنالوگ به دیجیتال (ADC): در اسیلوسکوپ دیجیتال، سیگنال ورودی را نمونه برداری کرده و مقادیر آن را به داده های دیجیتال تبدیل می کند. حافظه و واحد پردازش: در مدل های دیجیتال، داده های نمونه برداری شده را ذخیره و برای نمایش یا تحلیل آماده می کنند. نمایشگر: شکل موج و اطلاعات اندازه گیری را نشان می دهد. در مدل های آنالوگ قدیمی، این وظیفه معمولا بر عهده لامپ پرتو کاتدی یا CRT است. پروب یا پراب: سیگنال را از نقطه مورد آزمایش به ورودی اسیلوسکوپ منتقل می کند. انتخاب پروب مناسب بر دقت اندازه گیری اثر دارد. کاربرد اسیلوسکوپ چیست؟ اسیلوسکوپ ها برای اولین بار به منظور اندازه گیری ولتاژ طراحی ساخته شده اند. اما آن چیزی که واضح است آن است که کارایی این دستگاه در این نقطه به پایان نمی رسد. این سازه قادر است طیف گسترده ای از پارامتر ها را بررسی کند به همین دلیل است که تهیه نوسان نما برای بسیاری از کسب و کار ها فعالیت ها ضروری است. برخی از اصلی ترین کاربرد های این دستگاه عبارت است از: جریان: برای اندازه گیری جریان با اسیلوسکوپ، می توان از پروب مخصوص جریان استفاده کرد یا با اندازه گیری ولتاژ دو سر یک مقاومت شنت و محاسبه آن بر اساس مقدار مقاومت، جریان عبوری از مدار را به دست آورد. صدا: افراد می توانند با کمک نوسان نما میزان صدا را اندازه گیری کنند. در این حالت شما نیازمند مبدلی هستید که سیگنال صوتی را به ولتاژ تبدیل کند. پس از این تحول باید نمونه بدست آمده را به یک کانال در دسترس وصل کنید. در نهایت سیگنال را به شکل ولتاژ متقابل زمان به تصویر بکشید. اندازه گیری غیر مستقیم ظرفیت خازنی: با مشاهده پاسخ زمانی یک مدار RC و داشتن اطلاعاتی مانند مقاومت، می توان ظرفیت خازن را محاسبه کرد. این روش به شرایط مدار و دقت اندازه گیری وابسته است. ولتاژ: عمده نوسان نماهای امروزی ولتاژ را به شکل اتوماتیک محاسبه می کنند. با این وجود اپراتور می تواند مقدار ولتاژ را به صورت دستی و از طریق شمارش تعداد شبکه های عمودی و افقی بدست آورد. فرکانس: فرکانس نیز مانند ولتاژ در نوسان نما به طور اتوماتیک بررسی می شود. با این وجود افراد می توانند با تقسیم دوره تناوب فرکانس به سیگنال آن را به صورت دستی بدست آورند. کاربرد اسیلوسکوپ در تعمیرات موبایل یکی از اصلی ترین کاربرد های اسیلوسکوپ حضور در فرآیند تعمیرات موبایل است. این کالا با بررسی مقدار ولتاژ در یک بازه زمانی مشخص شکل موجی که بر روی برد قرار دارد را به نمایش در می آورد. در این صورت اپراتور می تواند با بررسی پارامتر بدست آمده علت خرابی موبایل را شناسایی کند. در این پروسه اسکوپ برخی داده ها را گوشی دریافت کرده و آنها را به موج تبدیل می کند. امواج بدست آمده در نهایت بر روی نمایشگر به نمایش در می آیند. تفاوت شکل موج مورد انتظار با سیگنال مشاهده شده ممکن است به شناسایی ایراد هایی مانند قطع مسیر، اختلال در عملکرد یک بخش از مدار یا مشکل در ارتباط میان قطعات کمک کند. البته تشخیص خرابی قطعاتی مانند آی سی فلش یا سایر آی سی های برد، تنها با مشاهده یک شکل موج امکان پذیر نیست. برای رسیدن به نتیجه دقیق، باید مشخصات سیگنال، نقشه مدار و سایر نتایج اندازه گیری نیز بررسی شوند. کارایی اسیلوسکوپ در تعمیرات ماشین در تعمیرات خودرو، اسیلوسکوپ برای بررسی سیگنال های الکتریکی حسگرها، عملگرها و واحدهای کنترلی استفاده می شود. بسیاری از قطعات خودرو سیگنال هایی تولید می کنند که شکل موج آنها اطلاعات مهمی درباره عملکرد قطعه و مدار مربوط به آن ارائه می دهد. برای نمونه، تعمیرکار می تواند سیگنال حسگرهای موقعیت میل لنگ و میل بادامک، عملکرد برخی انژکتورها و بخش هایی از سیستم جرقه زنی را بررسی کند. مشاهده ناهماهنگی، قطع و وصل شدن یا تغییر غیر عادی شکل موج می تواند به محدود کردن محدوده عیب کمک کند. مزیت استفاده از اسیلوسکوپ در این حوزه آن است که برخلاف برخی ابزارهای اندازه گیری که تنها یک مقدار عددی نمایش می دهند، امکان بررسی رفتار سیگنال در طول زمان را فراهم می کند. با این حال، تفسیر درست نتایج به شناخت سیستم خودرو و مقایسه شکل موج با مقادیر مرجع وابسته است. انواع نوسان نما عمده تجهیزات صنعتی و غیر صنعتی در بازار دارای یک نمونه اولیه ساده، و یک نمونه هوشمند هستند. هر کدام از این مدل ها می توانند در شرایط خاصی مفید واقع شوند. اسیلوسکوپ نیز دارای دو نوع آنالوگ و دیجیتال است. این دو دستگاه با وجود کارایی یکسان شان تفاوت های بارزی با هم دارند که یکی از مهم ترین آنها غیاب نمایشگر در ساختار اسکوپ آنالوگ است. در ادامه هر کدام از این اقلام را به طور کامل شرح می دهیم. اسیلوسکوپ آنالوگ اسیلوسکوپ آنالوگ از مدارهای آنالوگ برای پردازش و نمایش سیگنال استفاده می کند. در مدل های کلاسیک این دستگاه، لامپ پرتو کاتدی (CRT) وظیفه نمایش شکل موج را بر عهده دارد. این مدل ها اولین و قدیمی ترین نمونه اسکوپ ها بوده و برای اولین بار در سال 1940 ساخته شده اند. یک سیستم آنالوگ از اجزای مختلفی تشکیل شده که ماژول CRT، پایه زمانی، سیستم تریگر و کانال های عمودی و افقی برخی از مهم ترین آنهاست. کانال های عمودی خود حاوی آمپلی فایر، ضعیف کننده، تقویت کننده، و خط تاخیر آنالوگ است. این اقلام می توانند سیگنال بدست آمده را تا آنجایی که مورد نیاز است تقویت کنند. در مقابل کانال های افقی در دو شیوه داخلی و خارجی کاربرد دارند. در این میان سیستم تریگر نیز می تواند در کاهش یا افزایش طول موج برخی امواج دخالت داشته باشد. اسیلوسکوپ دیجیتال بر خلاف آنچه که گفته شد، یک نوسان نمای دیجیتال برای نمایش داده های دریافتی اش از یک صفحه نمایش ال ای دی با وضوح بالا استفاده می کند. امروزه 90 درصد نوسان نما هایی که در بازار خرید و فروش می شوند به صورت دیجیتالی هستند. قبل از آنکه نتایج بدست آمده در این نوع اسکوپ به نمایش دربیاید، سازه با کمک یک مبدل تغییر دهنده آنالوگ به دیجیتال اطلاعات را به داده های دیجیتالی تبدیل می کند. در این حالت وابستگی به نمایشگر های نوع CRT از بین می رود. این اسکوپ ها می توانند به صورت دستی تنظیم شوند. انجام برخی از عملیات های ریاضی نمونه دیگری از ویژگی های آنهاست. با کمی بررسی به این نتیجه رسیده ایم که نوسان نمای DS 0138 یکی از پرطرفدار ترین اقلام این دسته است. این دستگاه به عنوان یک کیت آموزش دهنده طراحی و تولید شده اما برای کاربرد های غیر آموزشی هم مفید است. ممکن است تهیه یک اسیلوسکوپ دیجیتال با کیفیت از نظرتان پروسه دشواری را به همراه داشته باشد. این در حالی است که وظیفه شما در این موقعیت تنها یافتن یک عرضه کننده مطمئن است. ما در مجموعه بزرگ تکترونیکس کار را برایتان آسان کرده ایم. تکترونیکس سابقه درخشانی را در حوزه خرید و فروش انواع ابزارآلات هوشمند به خود اختصاص داده است. این واحد تجاری قادر است بهترین نمونه یک محصول را با کمترین قیمت به متقاضی عرضه کند. جهت کسب اطلاعات بیشتر و ثبت سفارش محصول به اطلاعات ذکر شده در صفحه مراجعه کنید. تریگر در اسیلوسکوپ چیست؟ تریگر یک قطعه ضروری است که جا به جایی های افقی را در یک بخش مشخص با سیگنال هم سو می کند. اعمال این فرایند برای مشخص کردن یک سیگنال یا ولتاژ به صورت واضح ضروری است. محرک های کنترل کننده این قطعه این امکان را ایجاد می کنند که شما شکل امواج تکراری را به صورت ثابت در یک نقطه نگه داشته، و موج های تک شات را در آن واحد ثبت و بررسی کنید. قطعه ماشه این بخش از سیگنال ورودی را به صورت مداوم نمایش می دهد. در نهایت موج های تکراری به صورت ایستایی در نمایشگر چیده می شوند. سوالات متداول اسیلوسکوپ چه تفاوتی با مولتی متر دارد؟ مولتی متر معمولا مقادیر عددی مانند ولتاژ، جریان و مقاومت را اندازه گیری می کند؛ اما اسیلوسکوپ شکل موج و تغییرات سیگنال در طول زمان را نشان می دهد. به همین دلیل، برای بررسی نویز، اختلالات لحظه ای و رفتار زمانی مدار، اسیلوسکوپ اطلاعات بیشتری ارائه می دهد. هنگام خرید اسیلوسکوپ به چه مشخصاتی باید توجه کرد؟ پهنای باند، نرخ نمونه برداری، تعداد کانال ها، عمق حافظه، دقت اندازه گیری و نوع تریگر از مهم ترین مشخصات هستند. همچنین باید نوع پروب های قابل استفاده، امکانات ذخیره سازی و سازگاری دستگاه با سیگنال های مورد آزمایش را بررسی کرد. آیا می توان اسیلوسکوپ را مستقیما به برق شهری متصل کرد؟ اتصال مستقیم ورودی اسیلوسکوپ به برق شهری بدون بررسی مشخصات دستگاه و روش اندازه گیری می تواند خطرناک باشد. باید محدوده ولتاژ ورودی، رده ایمنی دستگاه و پروب، اتصال زمین و روش اندازه گیری مناسب بررسی شوند. پهنای باند اسیلوسکوپ چه اهمیتی دارد؟ پهنای باند نشان می دهد دستگاه تا چه محدوده فرکانسی می تواند سیگنال را با دقت قابل قبول ثبت کند. اگر پهنای باند متناسب با سیگنال نباشد، ممکن است دامنه یا جزئیات موج به درستی نمایش داده نشوند. تعداد بازدید ۲۵۵۷ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 امتیاز 12345 برای امتیاز باید عدد وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 500 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال
