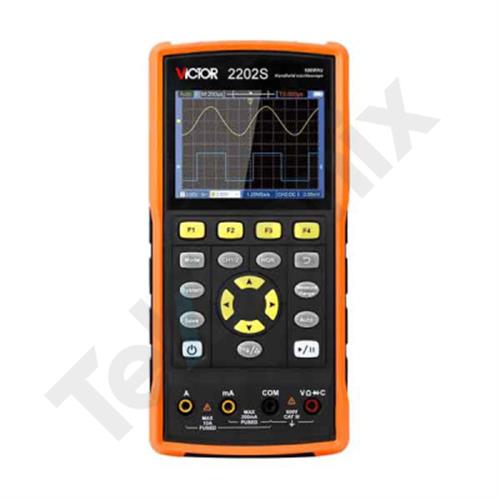

اسیلوسکوپ دستی Victor-2202S

اسیلوسکوپ دستی ویکتور مدل Victor 2202S یک ابزار پیشرفته و چندکاره است که ترکیبی از اسیلوسکوپ دیجیتال، مولتی‌متر و فانکشن ژنراتور را در یک دستگاه قابل‌حمل ارائه می‌دهد. این دستگاه با پهنای باند ۲۰۰ مگاهرتز و نرخ نمونه‌برداری ۱ گیگاسمپل بر ثانیه، برای اندازه‌گیری‌های دقیق و تحلیل سیگنال‌های پیچیده طراحی شده است.

مشخصات فنی اسیلوسکوپ دستی ویکتور مدل Victor-2202S

نوع دستگاه: اسیلوسکوپ دستی

برند: Victor

پهنای باند: ۲۰۰ مگاهرتز

تعداد کانال‌ها: ۲ کانال

نرخ نمونه‌برداری: ۱ گیگاسمپل بر ثانیه

طول رکورد: ۸K در حالت تک کانال، ۴K در حالت دو کانال

سرعت تازه‌سازی شکل موج: ۱۰,۰۰۰ موج در ثانیه

رزولوشن عمودی: ۸ بیت

حساسیت عمودی: از ۱۰ میلی‌ولت تا ۱۰ ولت بر تقسیم

محدوده زمان‌بندی افقی: از ۲ نانوثانیه تا ۱۰۰۰ ثانیه بر تقسیم با گام‌های ۱-۲-۵

امپدانس ورودی: ۱ مگااهم ±۲٪ با ظرفیت خازنی ۱۶ پیکوفاراد ±۱۰٪

حداکثر ولتاژ ورودی: ۴۰۰ ولت (DC + AC پیک به پیک)

انواع تریگر: لبه‌ای با حالت‌های Auto، Normal و Single

نمایشگر: LCD رنگی ۳.۵ اینچی با وضوح ۳۲۰×۲۴۰ پیکسل

رابط ارتباطی: پورت USB Type-C با پشتیبانی از پروتکل SCPI

امکانات مولتی‌متر دیجیتال Victor 2202S

رزولوشن: ۲۰,۰۰۰ شمارشی

اندازه‌گیری ولتاژ DC: تا ۱۰۰۰ ولت

اندازه‌گیری ولتاژ AC: تا ۷۵۰ ولت

اندازه‌گیری جریان DC و AC: تا ۱۰ آمپر

اندازه‌گیری مقاومت: تا ۱۰۰ مگااهم

اندازه‌گیری ظرفیت خازنی: از ۱ پیکوفاراد تا ۲ میلی‌فاراد

تست دیود و پیوستگی: پشتیبانی می‌شود

قابلیت True RMS: دارد

فانکشن ژنراتور Victor 2202S

موج‌های قابل تولید:

سینوسی: ۰.۱ هرتز تا ۲۵ مگاهرتز

مربعی: ۰.۱ هرتز تا ۵ مگاهرتز

دندانه‌اره‌ای: ۰.۱ هرتز تا ۱ مگاهرتز

پالسی: ۰.۱ هرتز تا ۵ مگاهرتز

موج دلخواه (Arbitrary): ۰.۱ هرتز تا ۵ مگاهرتز

نرخ نمونه‌برداری: ۱۲۵ MSa/s

رزولوشن عمودی: ۱۴ بیت

دامنه خروجی: از ۲۰ میلی‌ولت پیک تا پیک تا ۵ ولت پیک تا پیک با امپدانس خروجی ۵۰ اهم

ویژگی‌های فیزیکی Victor 2202S

منبع تغذیه: دو باتری لیتیومی ۱۸۶۵۰ با ظرفیت ۲۲۰۰ میلی‌آمپر ساعت

مصرف برق: کمتر از ۵ وات

ابعاد: ۱۹۸ × ۹۶ × ۳۸ میلی‌متر

وزن: حدود ۶۰۰ گرم

لوازم جانبی همراه: آداپتور برق، کابل USB Type-C، پراب‌های اسیلوسکوپ، کابل‌های تست، دفترچه راهنما، کیف حمل
