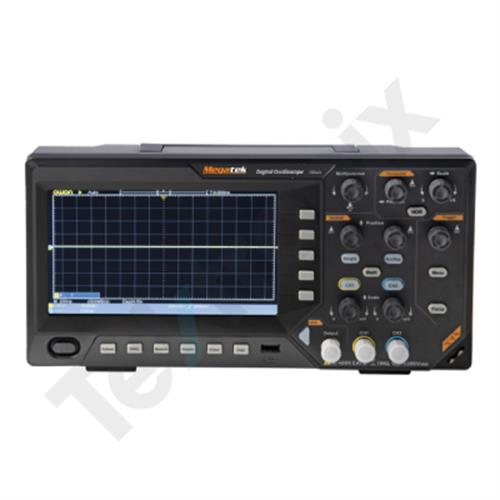

اسیلوسکوپ دیجیتال Megatek 2D10

نوع: اسیلوسکوپ دیجیتالی

پهنای باند (Bandwidth): 100MHz

اسیلوسکوپ دو کاناله

ژنراتور سیگنال 25MHz (اختیاری)

پهنای باند 100MHz/150MHz/200MHz

نرخ نمونه‌برداری بلادرنگ مستقل دو کاناله 1GS/s

عمق حافظه 20M

شمارنده فرکانس 6 رقمی با دقت بالا

آنالیز طیف FFT

ارتباط با کامپیوتر از طریق رابط USB Device

پشتیبانی از توابع SCPI و LabVIEW

نمایشگر 7 اینچی TFT LCD

ابعاد(L×H×D): 301mm×152mm×70mm

وزن: تقریباً 1.1 کیلوگرم

لوازم جانبی (Accessories): راهنمای سریع (Quick Guide) ، دستگاه (Device) ، کابل برق (Power Cord) ، کابل USB ، پراب (Probe). لوازم جانبی ممکن است در زمان تحویل نهایی متفاوت باشند.

کانال‌ها (Channels): 2+1 (خارجی)

نرخ نمونه‌برداری (Sample Rate): حداکثر 1GS/s

حالت اکتساب (Acquisition Model): عادی (Normal)، تشخیص اوج (Peak Detect)، میانگین‌گیری (Averaging)

کوپلینگ ورودی (Input Coupling): DC, AC, Ground

امپدانس ورودی (Input Impedance): 1 MΩ±2% ، موازی با 16pF±10pF

فاکتور تضعیف پراب (Probe Attenuation Factor): 1X, 10X, 100X, 1000X

طول رکورد (Record Length): 20M

مقیاس افقی (Horizontal Scale): 2ns/div - 1000 s/div، گام‌های 1-2-5

حساسیت عمودی (Vertical Sensitivity): 2mV/div∼10 V/dis

عملیات ریاضی شکل موج (Waveform Math):+,−,x,÷,FFT

ذخیره‌سازی شکل موج (Waveform Storage): 16 شکل موج

اندازه‌گیری خودکار (Automatic Measurement): دوره (Period)، فرکانس (Frequency)، میانگین (Mean)، پیک تا پیک (PK-PK)، RMS، حداکثر (Max)، حداقل (Min)، بالا (Top)، پایین (Base)، دامنه (Amplitude)، اورشوت (Overshoot)، پرشوت (Preshoot)، زمان صعود (Rise Time)، زمان سقوط (Fall Time)، +عرض پالس (+PulseWidth)، -عرض پالس (-PulseWidth)، +چرخه کاری (+Duty Cycle)، -چرخه کاری (-Duty Cycle)، تاخیر A-B (Delay A-B)، RMS چرخه (Cycle RMS)، RMS مکان‌نما (Cursor RMS)، چرخه کاری صفحه (Screen Duty)، فاز (Phase)، +شمارش پالس (+PulseCount)، -شمارش پالس (-PulseCount)، شمارش لبه صعود (RiseEdgeCnt)، شمارش لبه سقوط (FallEdgeCht)، مساحت (Area)، و مساحت چرخه (Cycle Area)

نوع تریگر (Trigger Type): لبه (Edge)، ویدئو (Video)

رابط ارتباطی (Communication Interface): USB Host و Device

شمارنده فرکانس (Frequency Counter): موجود
