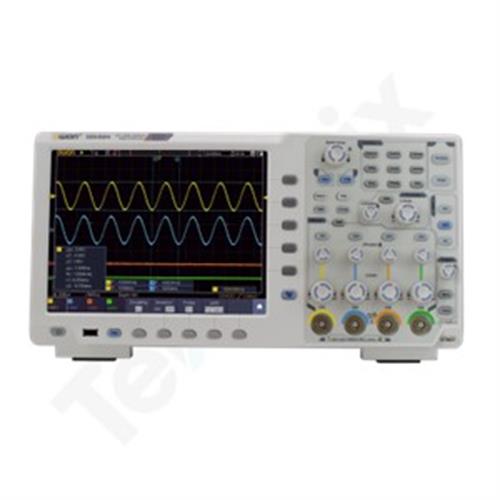

مولتی فانکشن Owon XDS4504

پهنای باند: 500 مگاهرتز

تعداد کانال: 4 کانال

زمان خیز (Rise Time): حداکثر 1 نانوثانیه

نرخ نمونه‌برداری: 5GSa/s

نرخ ثبت شکل موج: 600,000 شکل موج بر ثانیه

عمق حافظه: 400 مگاپوینت (Mpts)

مبدل آنالوگ به دیجیتال (ADC): 8 بیت

امپدانس ورودی:

• 1 MΩ ±2% همراه با 15 pF ±5 pF
• 50 Ω ±2%

حساسیت عمودی:

• در حالت 1 مگااهم: از 1 میلی‌ولت بر تقسیم تا 10 ولت بر تقسیم
• در حالت 50 اهم: از 1 میلی‌ولت بر تقسیم تا 1 ولت بر تقسیم

دقت بهره DC:

• در 1 میلی‌ولت: ±3%
• در مقادیر 2 میلی‌ولت و بالاتر: ±2%

حداکثر ولتاژ ورودی:

• در حالت 1 مگااهم: 300 ولت RMS و 400 ولت پیک
• در حالت 50 اهم: 5 ولت RMS

مقیاس افقی (Time Base): از 500 پیکوثانیه بر تقسیم تا 1000 ثانیه بر تقسیم

مشخصات ژنراتور موج داخلی

حداکثر فرکانس خروجی: 50 مگاهرتز

نرخ نمونه‌برداری: 250 MSa/s

رزولوشن عمودی: 14 بیت

دامنه خروجی:

• تا 25 مگاهرتز: از 2 میلی‌ولت پیک‌به‌پیک تا 20 ولت پیک‌به‌پیک
• تا 50 مگاهرتز: از 2 میلی‌ولت پیک‌به‌پیک تا 5 ولت پیک‌به‌پیک

تعداد شکل موج‌های داخلی: 64 نوع

نمایشگر

صفحه نمایش 10.4 اینچ LCD

لمسی (Touch Screen)

پشتیبانی از چندلمسی (Multi-touch)

درگاه‌های ارتباطی

USB (Host و Device)

LAN

VGA

خروجی Trig Out

ورودی EXT Trig In

ابعاد و وزن

ابعاد: 422 × 226 × 135 میلی‌متر

وزن: 5 کیلوگرم

اقلام همراه دستگاه

2 عدد پراب

ابزار تنظیم پراب

کابل برق

کابل USB

کابل BNC
