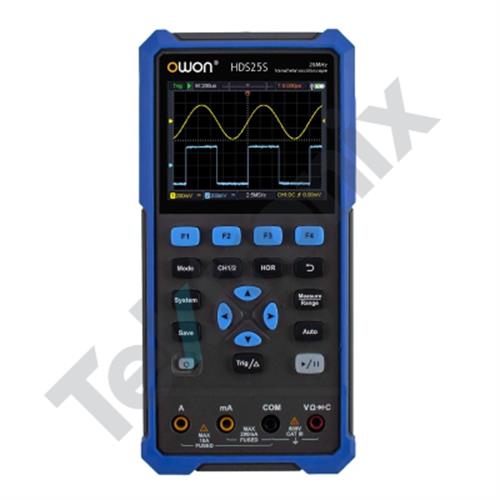

اسیلوسکوپ دستی اوون مدل Owon HDS25S

• تعداد کانال‌ها: 2 کانال (CH1 و CH2)
• ورودی کانال‌ها: BNC
• کانال‌ها غیرایزوله هستند و باید از زمین مشترک استفاده شود
• اتصال USB برای شارژ و ارتباط با رایانه (پروتکل HID)
• صفحه‌نمایش LCD رنگی
• منبع تغذیه: باتری لیتیومی قابل شارژ
• درگاه‌ها: CH1 و CH2 برای ورودی سیگنال، GEN OUT برای خروجی مولد موج (اختیاری)، رابط USB/شارژ، جک‌های مولتی‌متر (A، mA، COM، VΩ)
• پروب جبران‌سازی: خروجی 3.3V/1kHz

• نوع: لیتیوم قابل شارژ
• مدت شارژ: حدود 4 تا 4.5 ساعت
• زمان استفاده: حدود 3 تا 4 ساعت بسته به مدل (کمتر یا بیشتر از 100MHz)
• هشدار: در صورت تخلیه کامل باتری باید قبل از روشن کردن حداقل 15 دقیقه شارژ اولیه انجام شود
• تعویض: فقط توسط پرسنل متخصص و با باتری هم‌مشخصات

• ورودی‌ها: A، mA، COM، VΩ
• قابلیت اندازه‌گیری: ولتاژ DC و AC، جریان DC و AC، مقاومت، تست دیود، تست اتصال (بوق)، خازن
• حالت‌ها: Manual Range و Auto Range
• ویژگی خاص: اندازه‌گیری مقدار نسبی (Relative)

• انواع موج: سینوسی، مربعی، رمپ، پالس و 8 موج دلخواه
• خروجی: GEN OUT (BNC)
• هشدار: نباید به درگاه خروجی GEN OUT هیچ سیگنال خارجی اعمال شود

1. پروتکل ارتباطی: USB HID
2. کاربرد: کنترل از راه دور، ثبت و تحلیل داده‌ها
3. نرم‌افزار: قابل دانلود از سایت رسمی OWON

• کابل USB
• یک پروب غیرفعال
• کابل گیره سوسماری
• ست پراب مولتی‌متر (قرمز و مشکی)
• دفترچه راهنما
• پیچ‌گوشتی تنظیم جبران‌سازی پروب

1. از نور مستقیم خورشید، رطوبت و گرد و غبار دور نگه دارید.
2. تمیز کردن با پارچه‌ی نرم مرطوب بدون مواد شیمیایی انجام شود.
3. در صورت آسیب فیزیکی یا الکتریکی، دستگاه باید توسط متخصص بررسی شود.
4. استفاده از آداپتور و کابل اصلی توصیه می‌شود.
