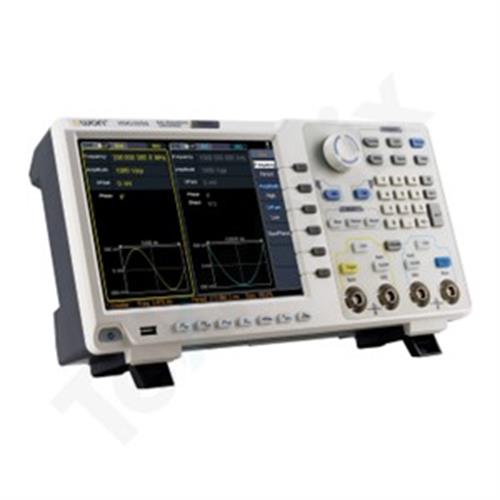

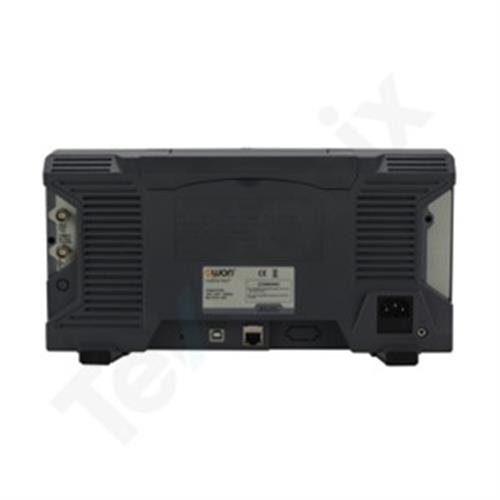

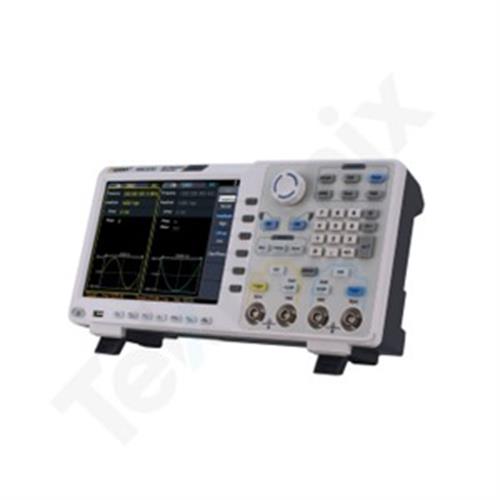

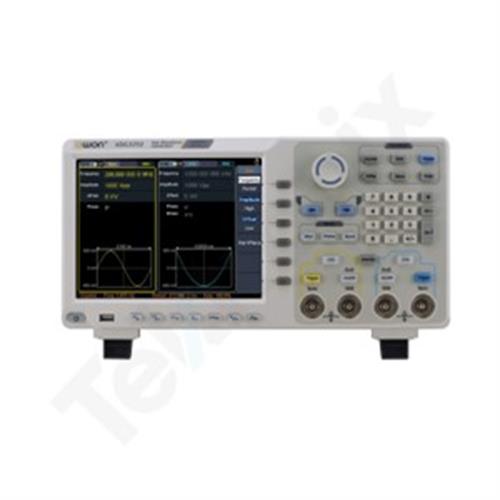

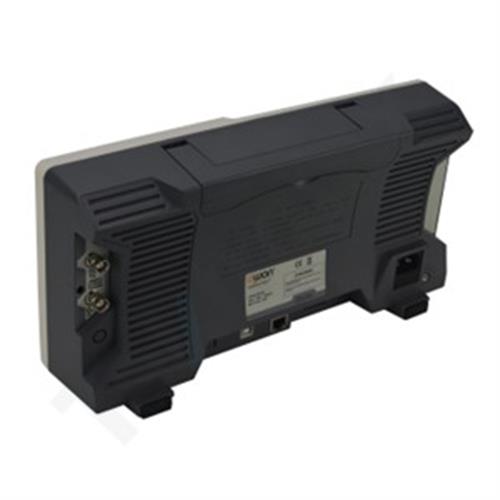

فانکشن ژنراتور OWON XDG-3252

نوع دستگاه: فانکشن ژنراتور / مولد شکل موج دلخواه (Arbitrary Waveform Generator)

فناوری تولید سیگنال: DDS

تعداد کانال: 2 کانال

حداکثر فرکانس خروجی: 250 مگاهرتز

محدوده فرکانس موج سینوسی: 1 میکروهرتز تا 250 مگاهرتز

محدوده فرکانس موج مربعی: 1 میکروهرتز تا 50 مگاهرتز

محدوده فرکانس موج پالس: 1 میکروهرتز تا 25 مگاهرتز

محدوده فرکانس موج رمپ: 1 میکروهرتز تا 5 مگاهرتز

محدوده فرکانس شکل موج دلخواه: 1 میکروهرتز تا 50 مگاهرتز

محدوده فرکانس موج هارمونیک: تا 125 مگاهرتز

رزولوشن فرکانس: 1 میکروهرتز

پایداری فرکانس: ±1 ppm

نرخ تغییر فرکانس سالانه: ±1 ppm

سرعت نمونه‌برداری: 1.25 GSa/s

رزولوشن عمودی: 14 بیت

طول حافظه شکل موج: تا 1M نقطه

نوع شکل موج: سینوسی، مربعی، پالس، رمپ، نویز، هارمونیک و شکل موج دلخواه

تعداد شکل موج داخلی: بیش از 150 شکل موج داخلی

دامنه خروجی (50 اهم): از 1mVpp تا 10Vpp (تا 40MHz)

دامنه خروجی (امپدانس بالا): تا 20Vpp

رزولوشن دامنه: 1mV

آفست DC: ±5V (50Ω) و ±10V (High Impedance)

امپدانس خروجی: 50 اهم

مدولاسیون: AM، FM، PM، PWM، FSK، 3FSK، 4FSK، PSK، OSK، ASK، BPSK، Sweep و Burst

فرکانس مدولاسیون: 2mHz تا 100kHz

قابلیت Sweep: دارد

قابلیت Burst: دارد

فرکانس متر داخلی: دارد

محدوده فرکانس متر: 100mHz تا 200MHz

دقت فرکانس متر: 7 رقم

ورودی / خروجی: تریگر خارجی، مدولاسیون خارجی، کلاک مرجع خارجی

قابلیت اتصال به کامپیوتر: USB Host، USB Device و LAN

پشتیبانی نرم‌افزاری: SCPI و LabVIEW

صفحه نمایش: LCD رنگی لمسی

اندازه نمایشگر: 8 اینچ

رزولوشن نمایشگر: 800×600 پیکسل

ابعاد: 340 × 177 × 90 میلی‌متر

وزن: حدود 2.5 کیلوگرم
