Rigol

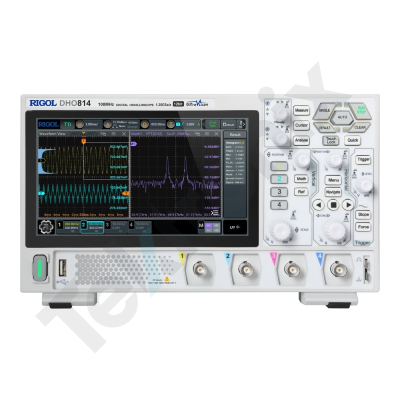

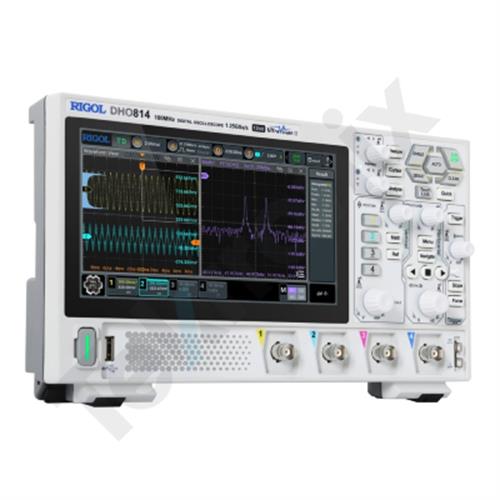

اسیلوسکوپ ریگول مدل Rigol DHO814

برای اطلاع از قیمت تماس حاصل فرمائید
موجودی ۱

اسیلوسکوپ Rigol DHO814

نوع: اسیلوسکوپ دیجیتالی

تعداد کانال‌ها: 4 کانال آنالوگ

پهنای باند آنالوگ: 100 مگاهرتز

نرخ نمونه‌برداری: تک‌کاناله 1.25 GSa/s، دو‌کاناله 625 MSa/s، چهار‌کاناله 312.5 MSa/s

عمق حافظه: تک‌کاناله 25 Mpts، دو‌کاناله 10 Mpts، چهار‌کاناله 5 Mpts

نرخ ضبط شکل موج: 30,000 wfms/s در حالت عادی، 1,000,000 wfms/s در حالت UltraAcquire

وضوح عمودی: 12 بیت

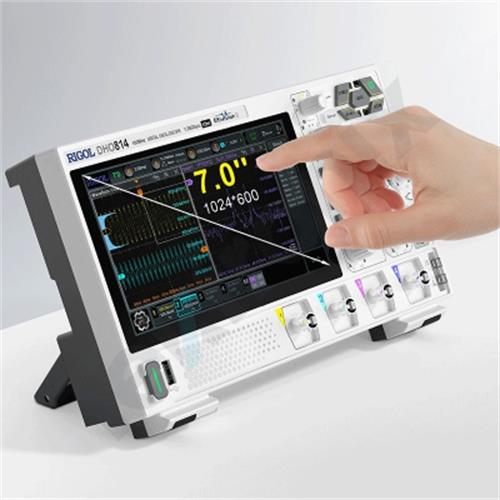

صفحه‌نمایش: لمسی خازنی 7 اینچ با رزولوشن 1024×600

سیستم‌عامل: Android

پردازنده: ARM Cortex-A72 شش هسته‌ای تا 1.8 گیگاهرتز

حافظه RAM: 4 گیگابایت

حافظه داخلی: 8 گیگابایت



دامنه حساسیت عمودی: از 500 میکروولت تا 10 ولت بر تقسیم

ورودی: DC، AC یا GND

امپدانس ورودی: 1 مگااهم ±1%، ظرفیت 15 پیکوفاراد ±3 پیکوفاراد

ولتاژ ورودی مجاز: CAT I 300 Vrms یا 400 Vpk

دقت بهره DC: ±1% برای بیش از 5 mV/div

دقت افست DC: ±0.1 div ±2 mV ±1.5% مقدار افست



محدوده پایه زمانی: از 5 نانوثانیه تا 500 ثانیه بر تقسیم

دقت پایه زمانی: ±25 ppm ±5 ppm در سال

دقت اندازه‌گیری زمان: ±(Time Base Accuracy × Readout) ±20 ps

تأخیر کانال به کانال: حداکثر 2 نانوثانیه



انواع تریگر: Edge، Pulse، Slope، Video، Pattern، Duration، Timeout، Runt، Window، Delay، Setup/Hold، Nth Edge، RS232/UART، I2C، SPI، CAN

منبع تریگر: CH1 تا CH4 و ورودی خارجی EXT TRIG

حساسیت تریگر داخلی: حداقل 0.5 div (≥50 mV/div)

ورودی خارجی: 500 mVpp از DC تا 100 MHz

حالت‌های تریگر: Auto، Normal، Single



تعداد اندازه‌گیری خودکار: 41 نوع

توابع ریاضی: A+B، A−B، A×B، A/B، FFT، Intg، Diff، Sqrt، Log، Exp، Abs، LowPass، HighPass، BandPass، BandStop

طول رکورد FFT: تا 1 Mpts

انواع پنجره FFT: Hanning، Blackman-Harris، FlatTop و دیگر انواع

قابلیت Pass/Fail و هیستوگرام دارد

قابلیت ضبط و پخش شکل موج تا 500,000 فریم



رمزگشایی سریال: پشتیبانی از 4 پروتکل به صورت همزمان

پروتکل‌ها: Parallel، RS232/UART، I²C، SPI، CAN

سرعت‌ها: RS232/UART تا 20 Mb/s، CAN تا 5 Mb/s

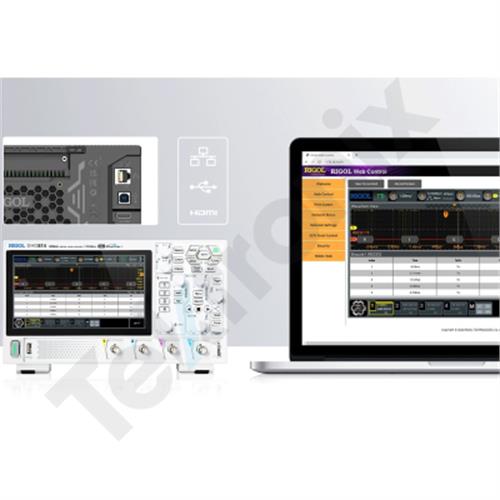

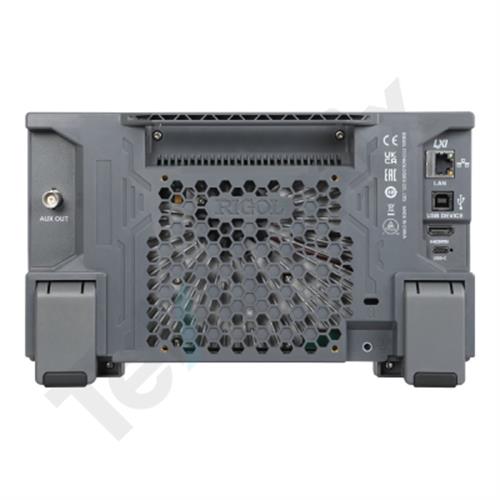

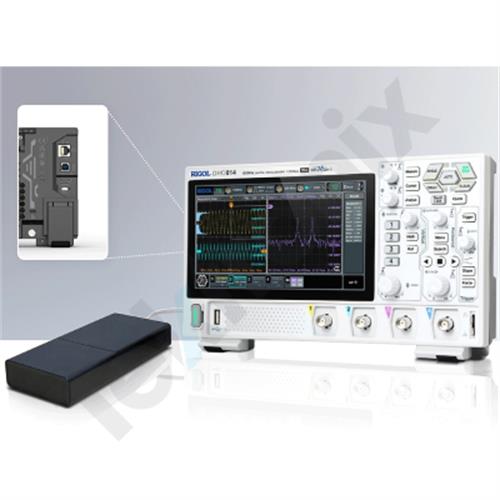

رابط‌ها: USB 2.0 Host در پنل جلو، USB 2.0 Device در پنل پشت، LAN 10/100 Base-T با پشتیبانی LXI-C، HDMI 1.4 خروجی ویدیو، خروجی Pass/Fail و Trigger Out، ورودی Type-C برای تغذیه

ولتاژ تغذیه: DC 15 ولت، 3 آمپر

مصرف توان: حداکثر 45 وات



دمای کاری: 0 تا 50 درجه سانتی‌گراد

رطوبت کاری: حداکثر 90 درصد بدون میعان

ارتفاع مجاز کاری: تا 3000 متر

وزن بدون بسته‌بندی: 1.78 کیلوگرم

ابعاد: 265 × 162 × 77 میلی‌متر



لوازم جانبی استاندارد: آداپتور برق، کابل زمین با دوشاخه موزی، چهار عدد پراب PVP3150 با پهنای باند 150 مگاهرتز و نسبت 10:1/1:1



pdf

تعداد بازدید: ۱۴

مشخصه

لمسی خازنی 7 اینچ با رزولوشن 1024×600

4 کانال

چهار عدد پراب PVP3150 با پهنای باند 150 مگاهرتز

تک‌کاناله 1.25 GSa/s، دو‌کاناله 625 MSa/s، چهار‌کاناله 312.5 MSa/s

دارد

دارد
