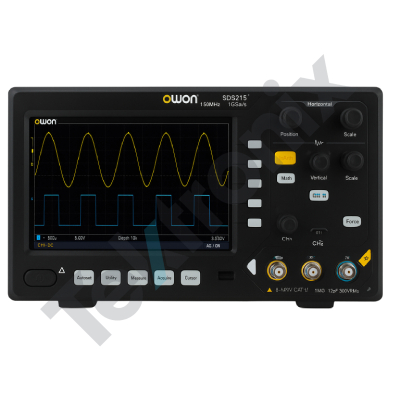

عدم نمایش × افزودن محصول جستجو شامل جستجو اشتراک گذاری در شبکه های اجتماعی اسیلوسکوپ دیجیتال اوون مدل Owon SDS215 150 مگاهرتز 2 کاناله دیجیتال حافظه دار برای اطلاع از قیمت تماس حاصل فرمائید موجودی ۱ مشخصات کلی مشخصات فنی محصولات مرتبط فایل های مرتبط نظرات کاربران اسیلوسکوپ دیجیتال SDS215 مشخصات اصلی کانال‌ها: 2 کانال پهنای باند آنالوگ: 150 MHz برای SDS215 نرخ نمونه‌برداری: 1 GS/s طول رکورد: حداکثر 20M نمونه رزولوشن A/D: 8 bit (دو کاناله همزمان) زمان صعود: ≤ 2.4 ns برای SDS215 حساسیت: 2 mV/div تا 10 V/div امپدانس ورودی: 1 MΩ ±2% موازی با تقریباً 12 pF ±5 pF حداکثر ولتاژ ورودی: 400 V (DC+AC, PK-PK) سیستم زمانی / افقی بازه نرخ نمونه‌برداری: 0.5 S/s تا 1 GS/s مقیاس زمان (S/div): از 2 ns/div تا 1000 s/div با گام‌های 1–2–5 دقت بازه زمانی (interval ΔT): برای حالت‌های Single و Average>16 فرمول‌های دقیق در دفترچه آمده است تریگر و اندازه‌گیری‌ها حالت‌های تریگر: Edge, Video, Single, Alternate و قابلیت Holdoff (از 100 ns تا 10 s) محدوده سطح تریگر داخلی ±4 div از مرکز صفحه اندازه‌گیری خودکار: تا 30 پارامتر مانند Period، Frequency، Vpp، RMS، Rise/Fall Time، Duty، Phase و غیره (تا 8 مورد همزمان نمایش داده می‌شود) نمایشگر و ذخیره‌سازی نمایشگر: 7 اینچ رنگی با رزولوشن 800×480 پیکسل، 65,536 رنگ ذخیره موج یا تصویر: داخلی (BIN) یا خارجی روی USB (BMP برای تصویر، BIN/TXT/CSV برای داده‌ها) خروجی‌ها و امکانات اضافی خروجی تنظیم پروب (Probe compensator): حدود 5 Vpp، 1 kHz درگاه ارتباطی: USB 2.0 برای ذخیره‌سازی و به‌روزرسانی فریم‌ویر مولد موج اختیاری (در مدل‌هایی که دارند): سینوسی تا 25 MHz، مربعی تا 5 MHz، رمپ تا 1 MHz و اشکال دیگر دقت‌ها و نکات عملی پیش‌فرض تنظیم پروب در دستگاه 10X است مطمئن شو که سوئیچ پروب و تنظیم منو با هم هماهنگ باشند در حالت 1X پهنای باند حدود 5 MHz می‌شود اگر دما بیش از 5 درجه تغییر کرد، اجرای Self-calibration توصیه شده کانال‌ها غیرازوله‌اند و زمین مشترک دارند باید از اتصال اشتباه زمین خودداری شود ولتاژهای بالاتر از 42 Vpk (30 Vrms) نیاز به پروب ایزوله دارند نگهداری، گارانتی و لوازم همراه گارانتی دستگاه 3 سال است و لوازم جانبی (مثل پروب) 12 ماه لوازم همراه شامل کابل برق، پروب، کابل USB و راهنمای سریع است تعداد بازدید: ۱۱ مشخصهفرکانس150 مگاهرتزکانال2 کانالپراببهصورت پیش‌فرض 10X، قابل تغییر به 1X؛ محدوده ولتاژ ورودی تا 400 V (DC+AC pk-pk)؛ خروجی تنظیم پروب (compensator) حدود 5 Vpp، 1 kHzسرعت نمونه برداریحداکثر 1 GS/sصفحه نمایشگر7 اینچ رنگی، رزولوشن 800×480 پیکسل، 65,536 رنگفانکشن FFTدارد (تحلیل فرکانسی با انتخاب پنجره Hanning، Hamming، Rectangular و غیره)فانکشن ژنراتوراختیاری (در مدل‌های دارای ژنراتور داخلی) — موج سینوسی تا 25 MHz، مربعی تا 5 MHz، رمپ تا 1 MHzقابلیت اندازه گیری اتوماتیکدارد؛ تا 30 پارامتر قابل اندازه‌گیری خودکار (مانند Vpp، RMS، Frequency، Period، Duty، Phase و غیره)لاجیک آنالایزرندارد (مدل SDS215 فقط دو کانال آنالوگ دارد)پورت USBدارد؛ USB 2.0 برای ذخیره روی فلش یا اتصال به کامپیوترقابلیت اتصال به PC با پورتدارد؛ از طریق USB با نرم‌افزار مخصوص (برای کنترل و دریافت داده از کامپیوتر) محصولات مرتبط اسیلوسکوپ دیجیتال DSO-5102B 12345 اسیلوسکوپ دیجیتال DS-1052E 12345 اسیلوسکوپ دیجیتال DS-1054Z 12345 اسیلوسکوپ دیجیتال DS-2202A 12345 اسیلوسکوپ دیجیتال DS-1102E 12345 اسیلوسکوپ دیجیتال DS-1104Z 12345 اسیلوسکوپ دیجیتال GDS-1054B 12345 اسیلوسکوپ دیجیتال GDS-2072E 12345 اسیلوسکوپ دیجیتال GDS-1072B 12345 اسیلوسکوپ دیجیتال GDS-1052U 12345 اسیلوسکوپ دیجیتال GDS-2072A 12345 اسیلوسکوپ دیجیتال MSO-2072E 12345 تعداد نمایش: 12 24 60 120 همه موارد صفحه ۱ از ۵ شماره صفحه شرح اندازه نوع فایل دانلود شرح دفترچه راهنما اسیلوسکوپ دیجیتال SDS200 Series اندازه 2.00MB نوع فایل دانلود شرح دیتاشیت اسیلوسکوپ دیجیتال SDS200 Series اندازه 87.55KB نوع فایل دانلود نام را وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 400 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال AddToCartModal ×
