Owon

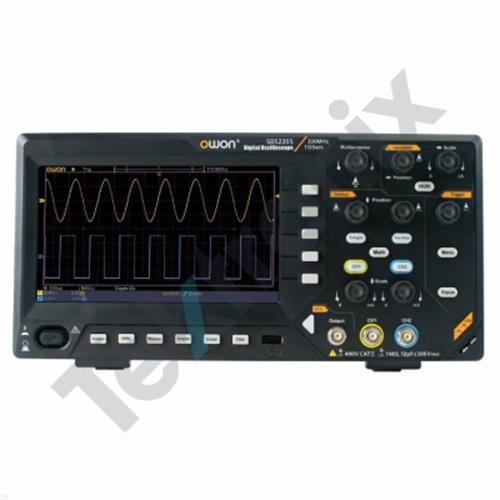

اسیلوسکوپ دیجیتال اوون مدل Owon SDS220S

200 مگاهرتز 2 کاناله دیجیتال حافظه دار
برای اطلاع از قیمت تماس حاصل فرمائید
موجودی ۱

اسیلوسکوپ دیجیتال SDS220S

کانال و پهنای باند

2 کانال
پهنای باند 200MHz
ایزولاسیون بین کانالی
نسبت 1:100 در فرکانس 50Hz
نسبت 1:40 در فرکانس 10MHz

سیستم نمونه‌برداری (Acquisition)
نرخ نمونه‌برداری 1GS/s
حالت‌ها Normal / Peak Detect / Average
عمق حافظه (Record Length) برابر 20Mpts

سیستم افقی (Horizontal System)
Timebase از 2ns/div تا 1000s/div
گام تغییر 1-2-5
Interpolation از نوع (Sinx)/x
دقت زمانی ±100ppm

سیستم عمودی (Vertical System)
رزولوشن ADC برابر 8bit
محدوده حساسیت 2mV/div تا 10V/div
Rise Time برابر 1.75ns یا کمتر
کوپلینگ DC / AC / GND
امپدانس ورودی 1MΩ || 12pF
حداکثر ولتاژ ورودی 400V Peak-to-Peak

سیستم تریگر (Trigger System)
تریگرهای قابل انتخاب Edge / Video
محدوده سطح تریگر ±4div
تنظیم Trigger Holdoff از 100ns تا 10s
دقت سطح تریگر ±0.3div (Typical)

امکانات اندازه‌گیری و آنالیز
توابع ریاضی + − × ÷ و FFT
امکان ذخیره شکل موج تا 16 موج
پشتیبانی از حالت Lissajous
دقت فاز ±3 درجه

نمایشگر و مشخصات فیزیکی
نمایشگر 7 اینچ TFT
رزولوشن 800×480
ابعاد 301×152×70 میلی‌متر
وزن حدود 1.1 کیلوگرم

تغذیه و شرایط محیطی
ولتاژ ورودی 100 تا 240VAC با فرکانس 50 تا 60Hz
توان مصرفی کمتر از 16W
دمای کار 0 تا 40 درجه سانتی‌گراد

لوازم جانبی همراه دستگاه (Accessories)
پروب 2 عدد (Passive 1× / 10×)
کابل USB برای اتصال به کامپیوتر
کابل یا آداپتور برق
راهنمای کاربر (User Manual)
گواهی تست یا کالیبراسیون کارخانه
نرم‌افزار یا درایور (روی CD یا فایل)

pdf

تعداد بازدید: ۸

مشخصه

200 مگاهرتز

2 کانال

همراه با دو عدد پراب Passive قابل تنظیم 1× / 10×

نرخ نمونه‌برداری 1GS/s

نمایشگر 7 اینچ TFT با رزولوشن 800×480

دارای قابلیت FFT جهت تحلیل فرکانسی

ندارد (Function Generator داخلی در این مدل موجود نیست)

دارای مد Auto Measurement

ندارد (Logic Analyzer داخلی پشتیبانی نمی‌شود)

دارد (USB Host و USB Device)

بله (اتصال از طریق USB به کامپیوتر و نرم‌افزار)
