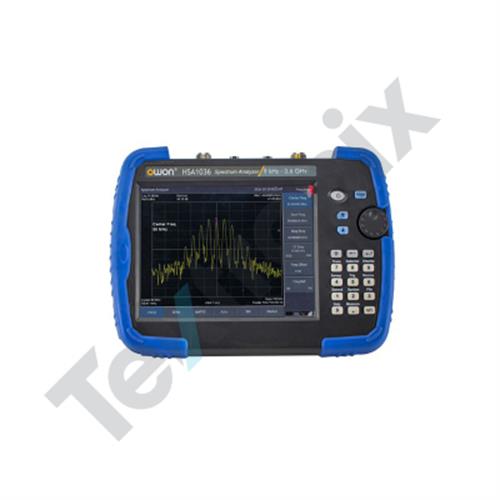

عدم نمایش × افزودن محصول جستجو شامل جستجو اشتراک گذاری در شبکه های اجتماعی اسپکتروم آنالایزر دستی اوون مدل Owon HSA1036TG برای اطلاع از قیمت تماس حاصل فرمائید موجودی ۱ مشخصات کلی مشخصات فنی محصولات مرتبط فایل های مرتبط نظرات کاربران اسپکتروم آنالایزر دستی اوون مدل Owon HSA1036TG مشخصات فرکانسی: بازه فرکانسی 9 kHz تا 3.6 GHz رزولوشن فرکانس 1 Hz مرجع داخلی 10 MHz پایداری دما کمتر از 2.5 ppm بین 15 تا 35 درجه سانتی‌گراد نرخ پیری کمتر از 1 ppm در سال خطای مرجع فرکانس برابر است با ±[(روز از آخرین کالیبراسیون × نرخ پیری) + پایداری دما + دقت اولیه] شمارنده فرکانس با رزولوشن 1 Hz، 10 Hz، 100 Hz و 1 kHz پهنای باند: Resolution Bandwidth (RBW) از 10 Hz تا 500 kHz (در 1 تا 10 مرحله)، همچنین 1 MHz و 3 MHz Video Bandwidth (VBW) از 10 Hz تا 3 MHz شکل فیلتر (60 dB : 3 dB) کمتر از 5 به 1، تقریباً گوسی دامنه: دامنه قابل اندازه‌گیری از سطح نویز (DANL) تا +20 dBm سطح مرجع از -80 dBm تا +30 dBm با گام 0.1 dBm پری‌امپلی‌فایر 20 dB از 9 kHz تا 3.6 GHz کاهنده ورودی (Attenuator) از 0 تا 50 dB با گام 1 dB حداکثر توان ورودی +30 dBm (پیوسته) و حداکثر ولتاژ مستقیم 50 VDC نویز و دقت: Displayed Average Noise Level (DANL): برای بازه 1 MHz تا 1 GHz، در حالت Preamp Off مقدار معمولی -140 dBm و در حالت Preamp On مقدار معمولی -160 dBm برای بازه 1 GHz تا 3.6 GHz، در حالت Preamp Off مقدار معمولی -138 dBm و در حالت Preamp On مقدار معمولی -158 dBm Phase Noise در 1 GHz به صورت زیر است: در offset برابر 10 kHz کمتر از -80 dBc/Hz در offset برابر 100 kHz کمتر از -100 dBc/Hz در offset برابر 1 MHz کمتر از -107 dBc/Hz دقت دامنه مطلق در حالت Preamp Off برابر ±0.4 dB و در حالت Preamp On برابر ±0.5 dB عدم قطعیت کلی ±1.5 dB پاسخ فرکانسی و دقت: در حالت Preamp Off مقدار ±0.8 dB (معمولاً ±0.4 dB) در حالت Preamp On مقدار ±0.9 dB (معمولاً ±0.5 dB) Sweep و Trigger: زمان Sweep از 10 میلی‌ثانیه تا 3000 ثانیه حالت‌های کاری Continuous و Single ژنراتور Tracking: بازه خروجی از 100 kHz تا 3.6 GHz توان خروجی از -40 dBm تا 0 dBm با رزولوشن 1 dB تختی خروجی ±3 dB حداکثر توان برگشتی مجاز ±30 dBm و حداکثر ولتاژ مستقیم ±50 VDC دمدولاسیون AM/FM: بازه فرکانسی 100 kHz تا 3.6 GHz نرخ مدولاسیون از 20 Hz تا 100 kHz عمق مدولاسیون در AM از 5 درصد تا 95 درصد با دقت ±4 درصد انحراف فرکانسی در FM از 20 Hz تا 200 kHz با دقت ±4 درصد پورت‌ها و اتصالات: ورودی RF با امپدانس 50 اهم و کانکتور N-type مؤنث خروجی Tracking Generator با امپدانس 50 اهم و کانکتور N-type مؤنث ورودی Trigger خارجی با کانکتور BNC ورودی/خروجی مرجع 10 MHz با کانکتور BNC و امپدانس 50 اهم رابط‌های USB Host، USB Device، LAN، GPS/BDS و خروجی هدفون مشخصات عمومی: نمایشگر LCD لمسی 8 اینچی وزن حدود 2.5 کیلوگرم ابعاد 265 در 190 در 58 میلی‌متر دمای کارکرد 0 تا 40 درجه سانتی‌گراد دمای ذخیره‌سازی منفی 20 تا مثبت 60 درجه سانتی‌گراد منبع تغذیه 100 تا 240 ولت با فرکانس 50 یا 60 هرتز باتری لیتیومی 7.4 ولت با ظرفیت 9100 میلی‌آمپر ساعت تعداد بازدید: ۱ مشخصهفرکانس9 kHz تا 3.6 GHzماژول تراکینگ ژنراتور100 kHz تا 3.6 GHz، توان خروجی -40 تا 0 dBm، تختی ±3 dBسرعت سوییپ10 ms تا 3000 sخروجیN-type 50Ω، مرجع 10 MHz (BNC)، خروجی صوتیاندازه گیری توان-80 تا +30 dBm، دقت ±1.5 dBتقویت کنندهپریامپ داخلی 20 dB، فعال/غیرفعالدمودولاتورAM/FM، 100 kHz تا 3.6 GHzمد نمایشینمایشگر لمسی 8 اینچ LCD، حالت‌های Log/Linearقابلیت اتصال به کامپیوترUSB Host/Device، LAN، GPS/BDS، مرجع خارجی 10 MHz محصولات مرتبط اسپکتروم آنالایزر دستی NF-5035 12345 اسپکتروم آنالایزر دستی NF-3020 12345 اسپکتروم آنالایزر دستی NF-1010E 12345 اسپکتروم آنالایزر دستی HF-60100V4 12345 اسپکتروم آنالایزر دستی HF-6060V4 12345 اسپکتروم آنالایزر دستی HF-6080V4 12345 اسپکتروم آنالایزر دستی هانتک مدل Hantek HSA2016B 12345 اسپکتروم آنالایزر دستی هانتک مدل Hantek HSA2030B 12345 شرح اندازه نوع فایل دانلود شرح دفترچه راهنمای اسپکتروم آنالایزر دستی اوون مدل Owon HSA1036TG اندازه 3.10MB نوع فایل دانلود شرح دیتاشیت اسپکتروم آنالایزر دستی اوون مدل Owon HSA1036TG اندازه 126.44KB نوع فایل دانلود نام را وارد کنید ایمیل را وارد کنید ایمیل صحیح نیست ایمیل نمایش داده شود. تعداد کاراکتر باقیمانده: 400 نظر خود را وارد کنید بازخوانی بازخوانی پس از انتشار این نظر، به من اطلاع داده شود. ارسال AddToCartModal ×
